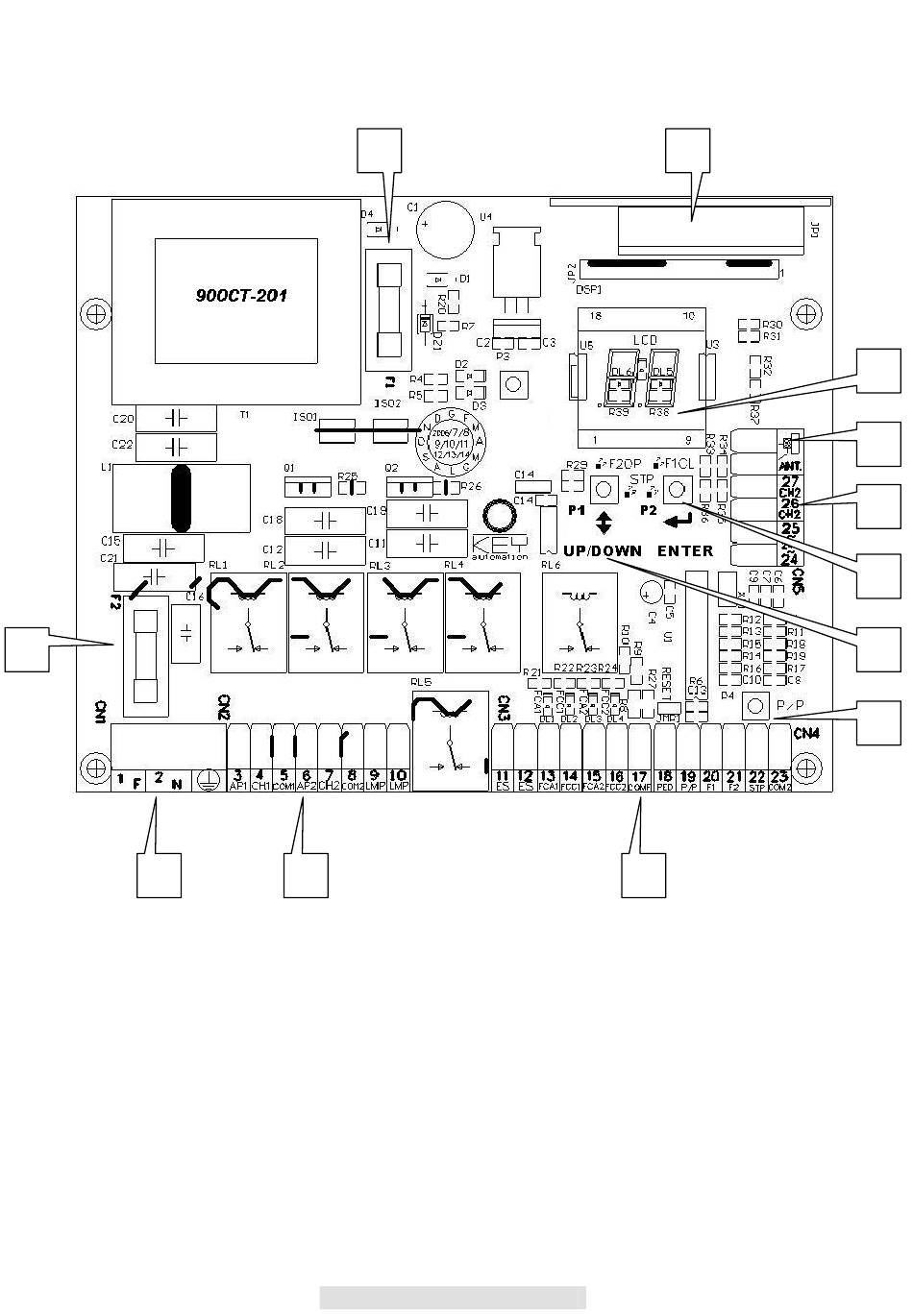

GESAMTZEICHNUNG / VORABKONTROLLEN

11
1

BESCHREIBUNG

1. Klemmenleiste Versorgung und Erdung CN1
2. Klemmenleiste Anschluss Motoren /Blinklicht CN2
3. Klemmenleiste Anschluss Elektroschloss, Endschalter, Steuerungen und Sicherheitsvorrichtungen
CN3+CN4
4. Klemmleiste Anschluss Speisung Zubehör 24Vac und zweiter Funkkanal CN5
5. Display für die Anzeige der Funktionen und Sicherheitseingänge
6. Verbinder für Funkempfangsplatine zum Einstecken
7. Verbinder Antennenanschluss
8. Taste ENTER für das Durchlaufen der Funktionen für die Programmierung
9. Taste UP/DOWN für die Variation und Regelung der Funktionseinstellung (siehe Tabelle)
10. Taste Schrittbetrieb P/P
11. Sicherung F2 Leitungsschutz 230Vac 5A verzögert
12. Sicherung F1 Leitungsschutz Zubehör Vac 1.6A
