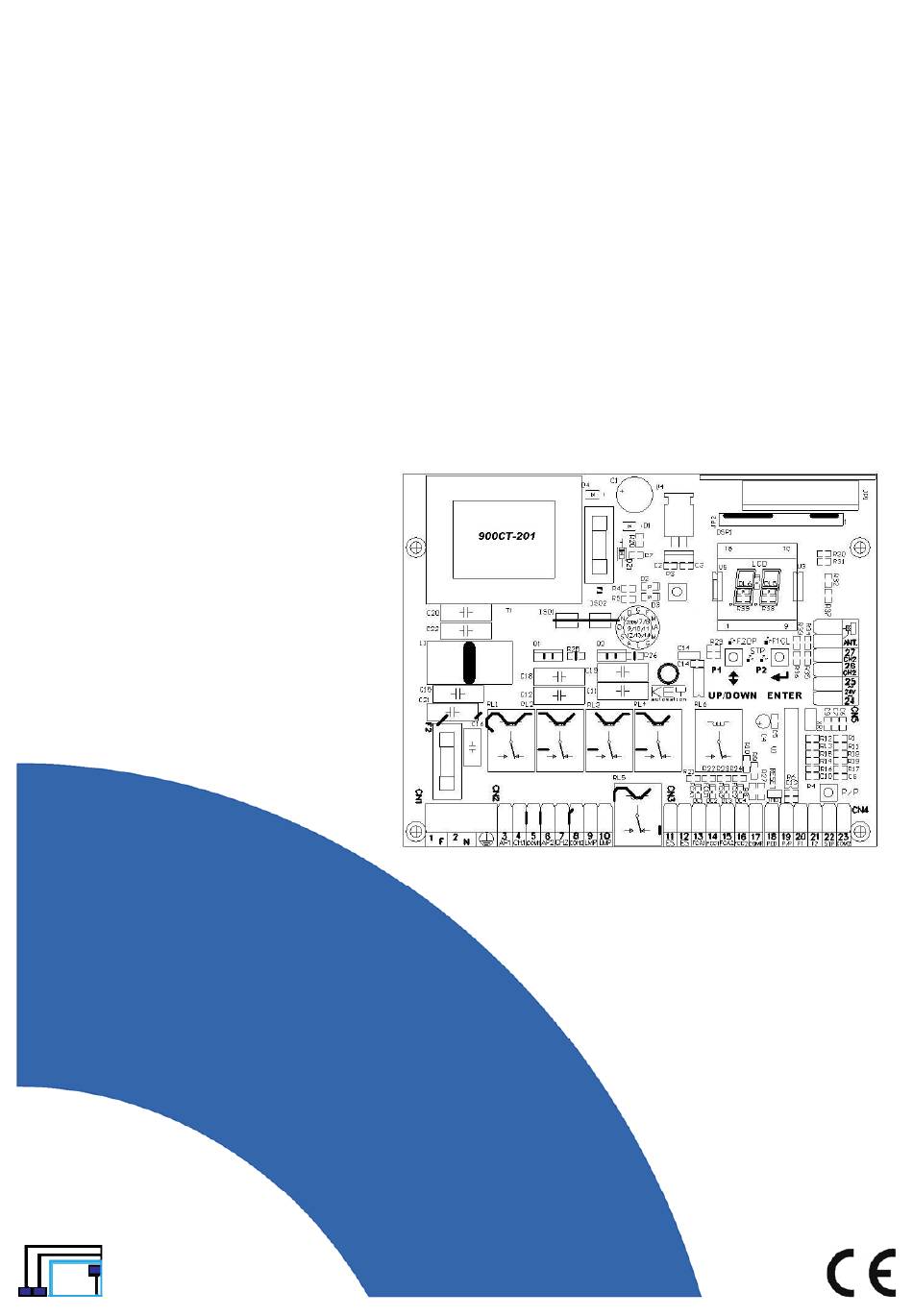

- Page 1 Centrale elettronica Electronic control unit Centrale électronique Elektronische Steuereinheit Central electrónica Central electrónica 900CT-201 MANUALE ISTRUZIONI INSTRUCTION MANUAL MANUEL D'EMPLOI BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES...
-
Page 2: Table Des Matières
SOMMAIRE SÉCURITÉ................................20 OUTILS................................20 MODÈLES ET CARACTÉRISTIQUES ......................21 TABLEAU D'ENSEMBLE / CONTRÔLES PRÉLIMINAIRES.................22 BRANCHEMENTS ÉLECTRIQUES ........................23 PROGRAMMATION............................24 FONCTIONS DE PROGRAMMATION ......................25 CONNECTEUR RADIO............................26 MISE AU REBUT .............................26 NOTES ................................51 CE MANUEL EST EXCLUSIVEMENT DESTINÉ À L'INSTALLATEUR L'installation ne doit être effectuée que par des techniciens qualifiés et dans le respect des dispositions légales en vigueur. -
Page 3: Sécurité
SÉCURITÉ Nous vous remercions de votre choix et de la préférence accordée à nos produits. Ce manuel a été rédigé dans le but de vous aider lors de l'installation du motoréducteur. Ce manuel vous fournira non seulement des explications sur les fonctions du motoréducteur, mais aussi des informations sur les normes de sécurité... -
Page 4: Modèles Et Caractéristiques
MODÈLES ET CARACTÉRISTIQUES Centrale de commande pour 1/2 moteurs 230Vdc, prédisposition pour carte radio, 900CT-201 fournie avec boîtier en plastique CARACTÉRISTIQUES TECHNIQUES CT-201 ALIMENTATION 230 Vac / 50 Hz PUISSANCE MAX MOTEURS 2X700W SORTIE ALIMENTATION AUXILIAIRES 24 Vac 400 mA DURÉE MOUVEMENT... -
Page 5: Tableau D'ensemble / Contrôles Préliminaires

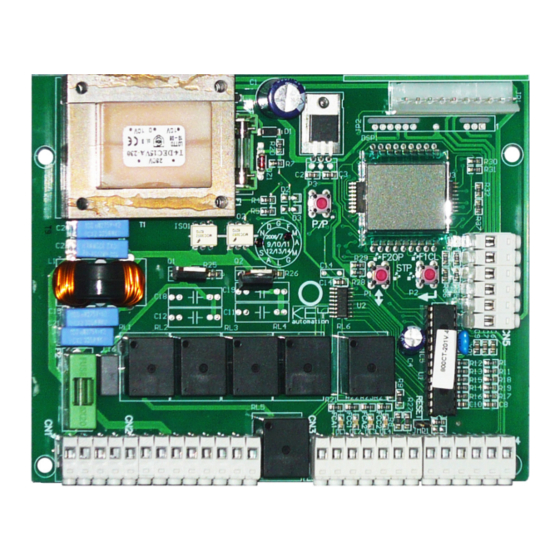

TABLEAU D'ENSEMBLE / CONTRÔLES PRÉLIMINAIRES DESCRIPTION Bornier de connexion des alimentations et de mise à la terre CN1 Bornier de connexion des moteurs/feu clignotant CN2 Bornier de connexion serrure électrique, fin de course, commandes et dispositifs de sécurité CN3+CN4 Bornier de connexion aux alimentations des accessoires 24 Vac, en fonction du canal radio CN5 Afficheur de signalisation des fonctions et des entrées de sécurité... -
Page 6: Diagnostic Visuel
DIAGNOSTIC VISUEL La centrale de commande a été conçue pour automatiser les ouvertures à 1/2 moteurs pour automation Battant avec puissance maximale de 700W chacun avec contrôles de sécurité actifs et passifs pour répondre aux normes de sécurité en vigueur. •... -
Page 7: Programmation
Fonctionnement Pas-à-Pas P/P : Connecté entre la borne N° 19 et la borne N°23 Contact N.O. Normalement Ouvert Entrée de commande Ouvrir/Fermer ou Ouvrir/Stop/Fermer en fonction de la sélection du paramètre D Fonction Photocellule Close F1 : Connectée entre la borne N°20 et la borne N°23 Contact N.F. Normalement Fermé Cette entrée est considérée comme une sécurité, le contact peut être coupé... -
Page 8: Fonctions De Programmation
FONCTIONS DE PROGRAMMATION Pour accéder au menu des paramètres, maintenir la touche ENTER enfoncée jusqu'à ce que le premier paramètre A, apparaisse ; appuyer plusieurs fois de suite sur la touche ENTER pour se déplacer dans le menu des paramètres ; pour modifier un paramètre, appuyer sur la touche ↕ UP/DOWN FONCTIONS \ VALEURS TEMPS TRAVAIL... -
Page 9: Réglage De La Force Des Moteurs
Conserver le présent manuel pour pouvoir le consulter par la suite. • La société KEY Automation Srl se réserve le droit d'apporter, à tout moment, les modifications qui s'avèreront nécessaires pour l'amélioration des caractéristiques esthétiques et/ou fonctionnelles de ses produits. - Page 10 MADE IN ECC...
