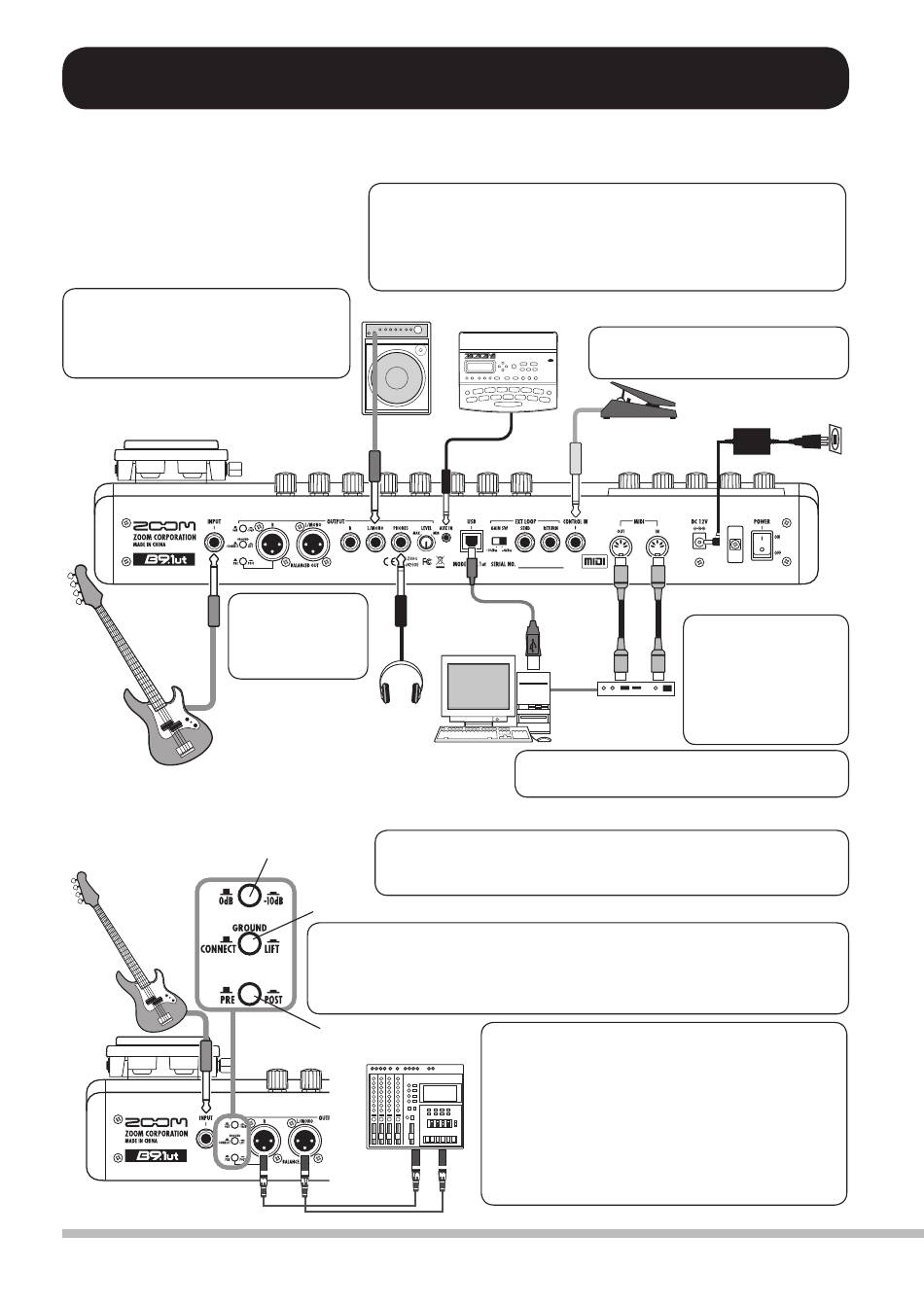

Référez-vous aux exemples ci-dessous pour faire les connexions.
■ Exemple de connexion (1)
Utilisez des câbles mono pour le
branchement aux amplis basse. Si
vous n'en utilisez qu'un, utilisez la
prise OUTPUT L/MONO.
Amplifi cateur de basse
Guitare basse
■ Exemple de connexion (2)
Sélecteur de gain de sortie
Guitare
basse
Connecteurs XLR
8
Branchements
Utilisez un câble en Y à mini-jack stéréo pour brancher une
boîte à rythmes (SB-246 ZOOM ou similaire) ou un lecteur
de CD/MD. Le signal fourni à la prise AUX IN n'est pas traité
par les effets internes mais directement envoyé tel quel aux
sorties. Le signal est aussi envoyé au port USB.
Utilisez un câble
blindé mono pour
Ordinateur
brancher la
guitare basse.
Casque
(Emploi du B9.1ut comme boîtier de direct)
Si l'unité est branchée à une table de mixage ou à un
équipement d'enregistrement et que de la distorsion survient
dans le signal d'entrée; réglez ce sélecteur sur "-10dB".
Sélecteur de masse
Ce sélecteur n'affecte que les connecteurs BALANCED OUT R et
BALANCED OUT L/MONO. En position "LIFT" (sélecteur enfoncé),
la broche de masse est découplée du trajet du signal. En position
"CONNECT" (sélecteur relevé), la broche de masse est utilisée.
Sélecteur PRE/POST
Table de
mixage
Boîte à rythmes ou similaire
Connectez la pédale d'expression
optionnelle (FP01/FP02).
Adaptateur
secteur
En branchant le port USB à un ordinateur,
le B9.1ut peut servir d'interface audio.
Ce sélecteur n'affecte que le signal du connecteur
BALANCED OUT R . En position "POST" (sélecteur
enfoncé), c'est le signal après traitement d'effet qui
est produit. En position "PRE" (sélecteur relevé),
le signal est pris après l'Accelerator mais avant le
traitement d'effet. Le connecteur BALANCED OUT
L/MONO produit toujours le signal post-traitement.
Pédale d'expression
Interface MIDI
Les informations de
changement de patch et
de mouvement de pédale
du B9.1ut peuvent être
envoyées et reçues
comme messages MIDI.
ZOOM B9.1ut
