Set Fixed mA Output (Définir une sortie mA fixe)
Si le mode de fonctionnement est défini sur
Communicator Only (Dispositif de communication
seul), cette fonction n'est pas disponible et un message
d'erreur s'affiche.
Un message d'avertissement vous invitant à modifier le
paramètre de la boucle sur MANUAL (Manuel) s'affiche
avant de pouvoir continuer. Appuyez sur le bouton rotatif
de sélection pour continuer. Appuyez sur pour
accéder aux menus Trim (Compenser), Set (Définir) et
Zero (Mettre à zéro).
Lorsque l'appareil HART passe en mode de sortie fixe, un
écran d'informations s'affiche. Une erreur s'affiche si
l'appareil HART rejette le changement de mode. Lorsque
le changement de mode est accepté, l'écran illustré
figure 38 s'affiche.
Menus Trim (Compenser), Set (Définir) et Zero (Mettre à zéro)

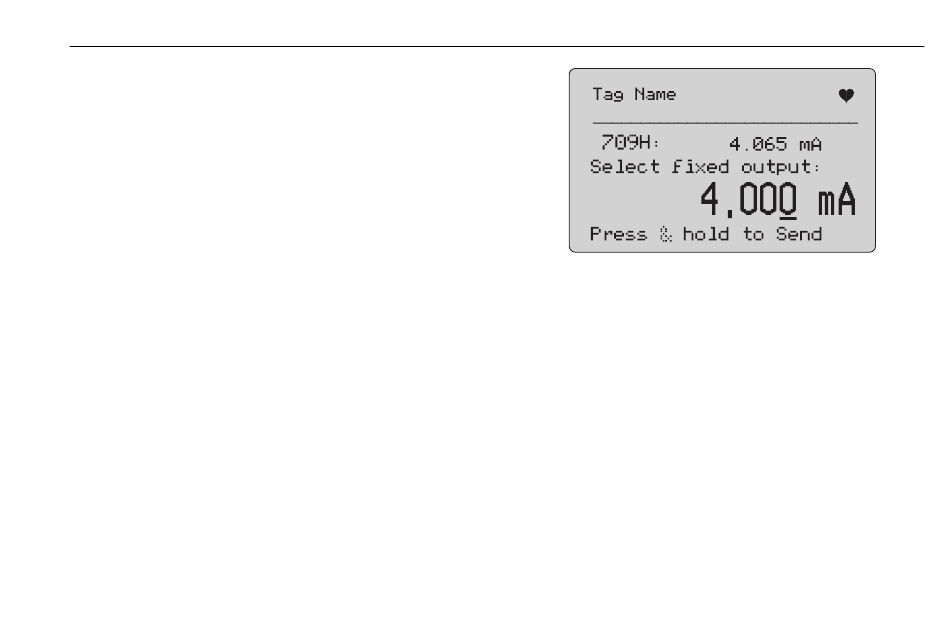

Figure 38. Ecran Set Fixed mA Output (Définir une
Cet écran permet de définir une sortie fixe et de contrôler
le résultat avec la mesure effectuée par l'appareil. La
mesure est mise à jour toutes les secondes.
Les valeurs définissables sont comprises entre 3,0 mA et
21,0 mA..
1.
Utilisez le bouton rotatif pour sélectionner, et
augmenter ou réduire la valeur selon les incréments
définis par la décimale sélectionnée.
2.
Maintenez le bouton rotatif de sélection enfoncé pour
envoyer la nouvelle valeur à l'appareil HART tout en
restant sur cet affichage. Une erreur s'affiche si
l'appareil HART rejette la valeur.
3.
Appuyez sur pour définir l'appareil HART sur le
mode de sortie normale et accéder aux menus Trim
(Compenser), Set (Définir) et Zero (Mettre à zéro).
Un message d'avertissement vous invitant à définir
Precision Loop Calibrator
sortie mA fixe)
gzx47.eps
37
