Fluke 700PRV Mode D'emploi Rapide

Introduction

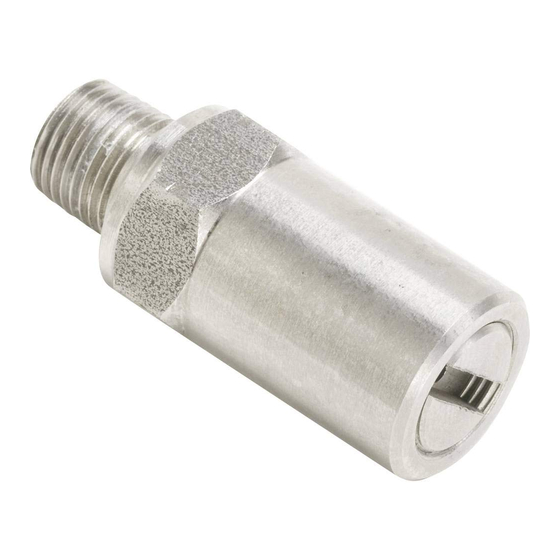

Le kit de soupape de surpression Fluke 700PRV Pressure
Relief Valve Kit est constitué de deux soupapes de
surpression réglables pour la pompe hydraulique d'essai
Fluke 700HTP Hydraulic Test Pump. Les deux soupapes
permettent d'attendre une décompression allant de 50 à
400 bars (725 à 5800 psi).
La pompe 700HTP peut atteindre des pressions allant
jusqu'à 700 bars (10150 psi). L'application d'une pression
excessive peut endommager certains instruments à
pression. Les soupapes de surpression de ce kit
permettent de protéger ces instruments contre des
surpressions accidentelles. Dès que la pression appliquée
atteint le réglage de décharge, la soupape ouvre un clapet
afin de relâcher la pression du liquide hydraulique dans le
réservoir de fluide.
Caractéristiques
Soupape
Gamme basse
pression :
PRV12-2-HTP1
Gamme haute
pression :
PRV12-3-HTP1
Raccord de pression : Filetage parallèle, BSP mâle de
1/4 po, appairé avec la prise de la soupape de surpression
de la pompe 700HTP.
Méthode de réglage de la décompression : Vis de
réglage multispire permettant de régler la précontrainte des
ressorts à disque.
Répétabilité du réglage de la décompression : ±10 %
du réglage nominal
Matériau : Acier inoxydable 303
Dimensions (chacune) : 40 mm par 22 mm de diamètre
(1,57 par 0,87 po de diamètre)
Poids (chacune) : 60 g (2,1 onces)
PN 689315
December 1997 (French)
©1997 Fluke Corporation. All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.
Pressure Relief Valve Kit
Valeur
prédéfinie
(±10 %)
94 bars
(1360 psi)
376 bars
(5450 psi)
Fluke-700PRV
Mode d'emploi
Plage de réglage de
décompression
50 à 200 bars
(725 à 2900 psi)
200 à 400 bars
(2900 à 5800 psi)
®
