FRE
9.5 Paramètres des alarmes
Attribution de la sonde pour l'alarme de haute et de basse
température (paramètres AA, AA2)
AA permet de sélectionner la sonde à utiliser pour la détection des
alarmes de haute et de basse température faisant référence aux seuils AL
et AH. AA2 est similaire à AA pour les seuils AL2 et AH2.
Par. Description
AA Attribution de la sonde pour l'alarme de haute (AH)
et de basse (AL) température
1 = régulation (Sreg)
8 = dégivrage auxiliaire (Sd2)
2 = virtuelle (Sv)
9 = auxiliaire (Saux)
3 = refoulement (Sm)
10 = auxiliaire 2 (Saux2)
4 = dégivrage (Sd)
11 = tempér. ambiante (SA)
5 = reprise (Sr)
12 = humidité ambiante (SU)
6 = gaz surchauff é (tGS) 13 = températ. de la vitre (Svt)
7 = température de
14 = point de rosée (SdP)
vapeur saturée (tEu)
AA2 Attribution de la sonde pour l'alarme de haute (AH2)
et de basse (AL2) température - voir AA
Paramètres des alarmes et activation
AL (AH) permet de déterminer le seuil d'activation de l'alarme de basse (haute)
température LO (HI). La valeur confi gurée pour AL (AH) est continuellement
comparée à la valeur relevée par la sonde défi nie par le paramètre AA. Le
paramètre Ad correspond au retard de déclenchement de l'alarme exprimé
en minutes; l'alarme de basse température (LO) se déclenche uniquement si
la température reste inférieure à la valeur de AL pendant un temps supérieur
à Ad. Les seuils peuvent être relatifs ou absolus, en fonction de la valeur du
paramètre A1. Dans le premier cas (A1=0), la valeur de AL indique l'écart par
rapport au point de consigne et le point d'activation de l'alarme de basse
température est: point de consigne - AL. Si le point de consigne varie, le point
d'activation varie automatiquement. Dans le second cas, (A1=1), la valeur
de AL indique le seuil d'alarme de basse température. L'alarme de basse
température active est signalée par l'avertisseur interne et par le code LO sur
l'écran. La même chose se produit pour l'alarme de haute température (HI),
en considérant AH au lieu de AL. La signifi cation des paramètres AL2, AH2,
AA2, A2 et Ad2 est analogue à AL, AH, AA, A1 et Ad par rapport à St2.
Par.
Description
AL
Seuil d'alarme de basse température
Si A1=0, AL=0: alarme désactivée
Si A1=1, AL=-50: alarme désactivée
AH
Seuil d'alarme de haute température Si A1=0,
AH=0: alarme désactivée
Si A1=1, AH=50: alarme désactivée
AL2
Seuil 2 d'alarme de basse température
Si A2=0, AL2=0: alarme désactivée
Si A2=1, AL2=-50: alarme désactivée
AH2
Seuil 2 d'alarme de haute température
Si A2=0, AH2=0: alarme désactivée
Si A2=1, AH2=50: alarme désactivée
A1
Seuils d'alarme (AL, AH) relatifs au point de
consigne St ou absolus
0 = relatifs; 1 = absolus
A2
Seuils d'alarme (AL2, AH2) relatifs au point de
consigne St2 ou absolus
0 = relatifs; 1 = absolus
A0
Diff érentiel de réarmement des alarmes de haute
et basse température
Ad
Temps de retard des alarmes de haute et de
basse température (AL, AH)
Ad2
Temps de retard pour alarmes de haute et
basse température (AL2, AH2)
A7
Temps de retard de l'alarme externe retardée
A6
Confi guration du réglage de la vanne solénoïde/
compresseur pendant une alarme externe
(immédiate ou retardée) avec une période de
OFF fi xe de 15 min
0 = toujours OFF; 100 = toujours ON
MPXPRO - +0300055FR rel. 1.5 - 05.05.2017
•
•
Déf. Min. Max. UM
1
1
14
-
5
1
14
-
Tab. 9.c
Légende
Déf.
Min.
Max.
UM
4
-50.0
50.0
°C/°F
10
-50.0
50.0
°C/°F
Habilitation de l'alarme de vanne en fi n de course
(«blo»)
Le paramètre P14 permet d'habiliter/déshabiliter la signalisation de
0
-50.0
50.0
°C/°F
l'alarme de blocage de la vanne («blo»).
0
-50.0
50.0
°C/°F
0
0
1
-
0
0
1
-
Communication des alarmes d'un Esclave à son Maître
Si Ar=1, les régulateurs Maîtres peuvent indiquer la présence d'un Esclave
2.0
0.1
20.0
°C/°F
en état d'alarme dans leur propre réseau tLAN. Si une alarme survient
sur un Esclave, l'écran du Maître affi che alternativement la signalisation
120
0
240
min
«nx» et la température, x désignant l'adresse de l'Esclave en état d'alarme
(x=1...5). Si le relais AUX1, AUX2, AUX3 du maître est confi guré comme
120
0
240
min
relais d'alarme, alors le relais d'alarme du Maître est également activé.
0
0
240
min
0
0
100
min
Tab. 9.d
58
Remarques:
le réarmement des alarmes LO(LO2) et HI(HI2) est automatique. A0
détermine l'hystérésis entre la valeur d'activation et de désactivation
de l'alarme;
si l'on appuie sur Prg/mute lorsque la mesure dépasse l'un des seuils,
l'avertisseur s'éteint immédiatement, tandis que l'indication du code
d'alarme et l'éventuelle sortie d'alarme resteront actifs jusqu'à ce
que la mesure retourne sous le seuil d'activation. En cas d'alarme
retardée depuis une entrée numérique (A4=3, code dA), le contact
doit rester ouvert pendant une durée supérieure à A7. En cas de
survenue d'une alarme et si le temps minimum A7 est atteint, un
comptage qui déclenche une alarme démarre instantanément. Si
durant le comptage, la mesure rentre ou le contact se ferme, l'alarme
n'est pas signalée et le comptage est annulé. En cas d'une nouvelle
condition d'alarme, le comptage reprend à zéro. Le paramètre A6 a une
signifi cation analogue au paramètre c4 («duty setting»). Si une alarme
externe (immédiate ou retardée) survient, le compresseur fonctionne
pendant un temps égal à la valeur attribuée au paramètre A6 et reste
éteint pendant une période fi xe de 15 minutes.

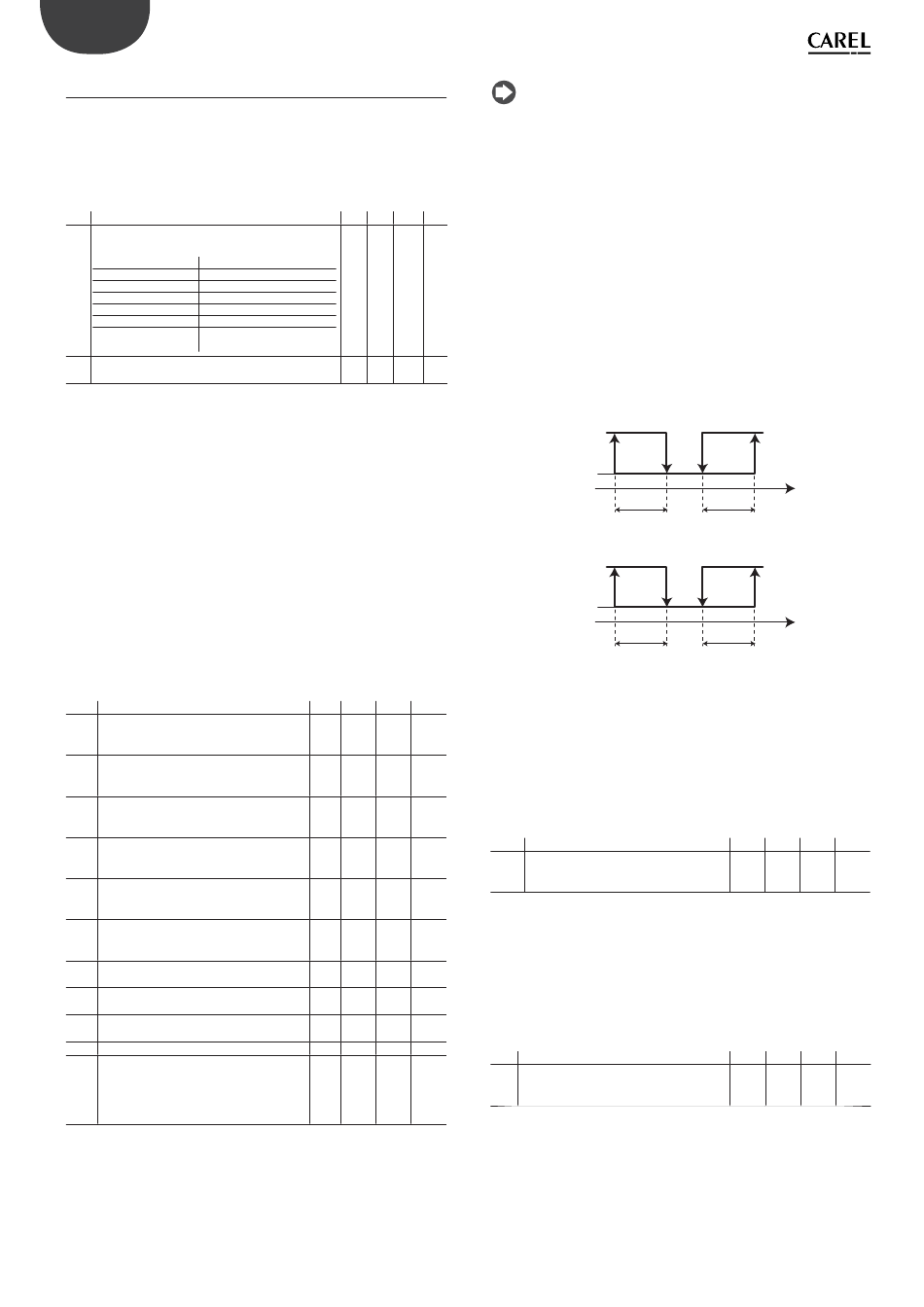

LO
ON
OFF
A0
AL
LO2
ON
OFF
A0
AL2
Fig. 9.b
LO, LO2
Alarmes de basse température
HI, HI2
Alarmes de haute température
Par.
Description
P14
Habilitation de l'alarme de vanne en fi n de
course («blo»)
1 = signalisation habilitée
Par. Description
Ar
Communication des alarmes d'un Esclave à
son Maître
0 = désactivée; 1 = activée
HI
S1
A0
AH
HI2
S2
A0
AH2
S1, S2 Sondes
Déf.
Min.
Max.
U.M.
1
0
1
-
Tab. 9.e
Déf.
Min.
Max.
U.M.
1
0
1
-
Tab. 9.f
