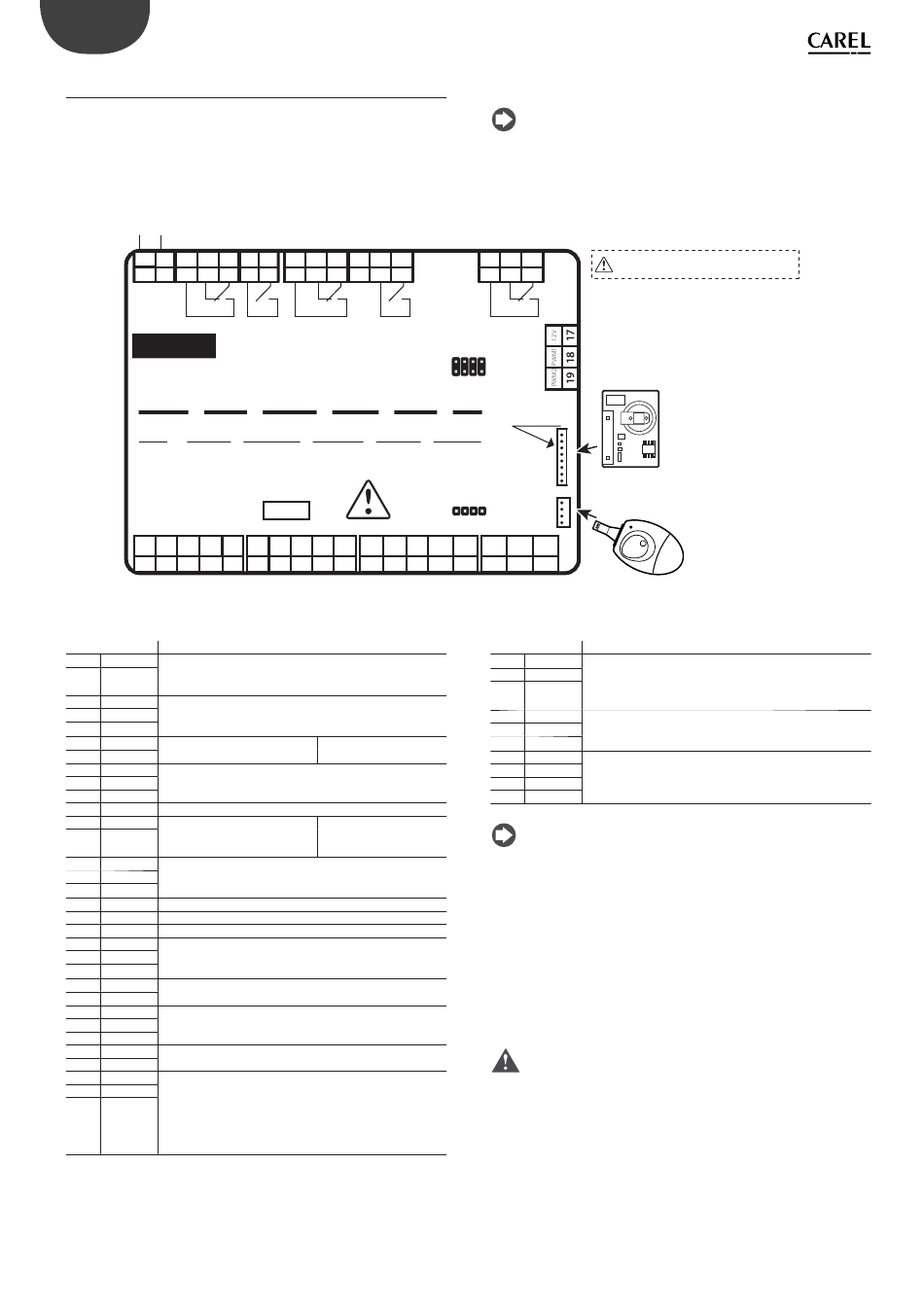

2.2 Carte de base: description des bornes
Le schéma électrique de la carte de base du MPXPRO est reporté ci-
dessous dans la version à 5 relais. Les connecteurs sont sérigraphiés pour
faciliter les branchements électriques.
Alimentazione
115-230 Vac
200 mA max
L
N
1
2
3
4
5
L
N
NO NC
C
R1
115-230 Vac
MX30**H**
200 mA max
R1
6 (4) A N.O.
EN60730-1
6 (4) A N.C.
Corrente massima con connettori verticali estraibili cod. MX30***(C,I,O)**.
Per maggiori dettagli, fare riferimento al foglio istruzioni.
S4/
S1
S2
S3
GND
DI1
37
36
35
34
33
Borne
Description
1
L
Alimentation:
230 Vac, 50mA max. (mod. MX30***E**)
2
N
115 Vac, 100mA max. (mod. MX30***A**)
3
NON
Relais 1: EN60730-1: 6(4)A N.O.,6(4)A N.C. 2(2)A C.O.
4
NC
UL: 6A res 240Vac N.O. / N.C.
5
C
1/2Hp 240Vac N.O. 1/6 Hp 120Vac N.O.
6
NON
Relais 2: EN60730-1: 10(10)A N.O.
7
C
UL: 10A res 1Hp 240/120 Vac N.O.
8
NON
Relais 3: EN60730-1: 10(2)A N.O.
9
NC
UL: 10A res 240Vac
10
C
11
Non utilisé
12
NON
Relais 4: EN60730-1: 6(4)A N.O.
UL: 6A res 240Vac; 1/2Hp 240Vac
13
C
1/6Hp 120Vac
14
NON
Relais 5: EN60730-1: 6(4)A N.O., 6(4)A N.C.
15
NC
UL: 6A res 240Vac N.O. / N.C.
16
C
1/2Hp 240Vac N.O; 1/6Hp 120Vac N.O.
17
+12V
Alimentation
18
PWM1
Sortie à collecteur ouvert PWM1: 12Vdc, 20mA MAX
19
PWM2
Sortie à collecteur ouvert PWM2: 12Vdc, 20mA MAX
20
Tx/Rx-
Connexion au réseau de supervision RS485 - protocole CA-
21
Tx/Rx+
REL et Modbus®– uniquement pour régulateur Maître (utiliser
22
GND
un câble blindé)
23
M.S.N Tx/Rx Connexion au réseau tLAN local Maître/Esclave (Master Slave
26
GND
Network). Utiliser un câble blindé.
24
Tx/Rx
Connexion au réseau tLAN local pour terminaux utilisateur et
25
VL
affi cheur déporté
26
GND
26
GND
Entrée numérique multifonction
27
DI5
28
DC 5 V
Entrée analogique/numérique multifonction
29
S7/DI4
Sonde NTC, PTC, PT1000, NTCL243
30
GND
Sonde ratiométrique 0...5 Vdc
Entrée analogique 0...10 Vdc
Entrée analogique 4...20 mA
Entrée numérique multifonction
MPXPRO - +0300055FR rel. 1.5 - 05.05.2017
6 7
8
9
10 11 12
13
NO
C
NO NC
C
NO
C
R2 (*)
R3
R4 (*)
Scheda espansione:
- uscita analogica 0...10 Vdc MX3OPA10**
- driver PWM MX3OPPWM**
- driver E
2
V MX3OPSTP**
R2
R3
R4
8 (10) A N.O.
10 (2) A N.O.
6 (4) A N.O.
-1 0 T 5 0
S5/
S6/
S7/
GND
5Vdc
DI5
GND
VL
DI2
DI3
DI4
32
31
30 29
28
27
26
25 24
uniquement pour les
modèles à 5 relais
uniquement pour les
modèles
à 5 relais
Remarque: avant d'eff ectuer toute opération sur la carte de
contrôle, couper l'alimentation principale en mettant l'interrupteur
principal du tableau électrique sur OFF.
14 15
16
NO
NC
C
R5
Installato su
R5
MX30S*****
6 (4) A N.O.
6 (4) A N.C.
OROLOGIO e
INTERF. SERIALE
MX30P485**
CHIAVE di
PROGR.
T.U.I.
M.S.N.
GND
Tx/Rx+ Tx/Rx-
Tx/Rx
Tx/Rx
23
22
21
20
Fig. 2.f
Borne
Description
28
DC 5 V
Entrée analogique/numérique multifonction
30
GND
Sonde NTC, PTC, PT1000, NTCL243
31
S6/DI3
Sonde ratiométrique 0...5 Vdc
Entrée numérique multifonction
30
GND
Entrée analogique/numérique multifonction
32
S5/DI2
Sonde NTC, PTC, PT1000, NTCL243
33
S4/DI1
Entrée numérique multifonction
34
GND
35
S3
Sondes NTC/PTC/PT1000/NTCL243
36
S2
37
S1
Remarques:
•
Selon le modèle, la carte de base peut disposer de deux sorties
analogiques à collecteur ouvert PWM auxquelles peuvent être
connectés les éléments suivants:
1.
PWM1: régulateurs à coupure de phase (ex. MCHRTF****) pour
charges inductives (ex. ventilateurs de l'évaporateur avec moteur à
induction pour commande optoisolée);
2.
PWM2: relais SSR pour les résistances antibuée des vitrines.
•
Les dispositifs munis d'une sortie 4...20 mA ou 0...10 Vdc et pouvant
être connectés à l'entrée S7 ne peuvent pas être directement alimentés
par MPXPRO. Il est donc nécessaire de leur fournir une alimentation
auxiliaire externe appropriée.
Attention:
•
Il est possible de confi gurer le type d'entrée connecté à chaque
sonde appartenant à un même groupe au moyen d'un paramètre
unique. Pour chaque groupe 1(S1,S2,S3)-2(S4,S5)-3(S6)-4(S7), il existe
un paramètre unique défi nissant le type d'entrée, qui doit donc être
identique pour toutes les sondes d'un même groupe. Pour le groupe 2,
S4 et S5 peuvent être confi gurées comme des sondes mais fonctionner
comme des entrées numériques.
•
Il est conseillé d'isoler toutes les entrées numériques en insérant
des relais de renvoi pour chaque contact. Ne pas connecter les entrées
numériques en parallèle car cela risquerait d' e ndommager la carte.
12
(*) = R2 e R4 solo per modelli a 5 relè
MX3OP48500
(solo per modelli slave MX30S*****)
MXOPZKEYA0 (con rel. 2.x)
IROPZKEYA0 (con rel. 1.x)
Da utlizzare solamente
con controllo spento
(non alimentato)
