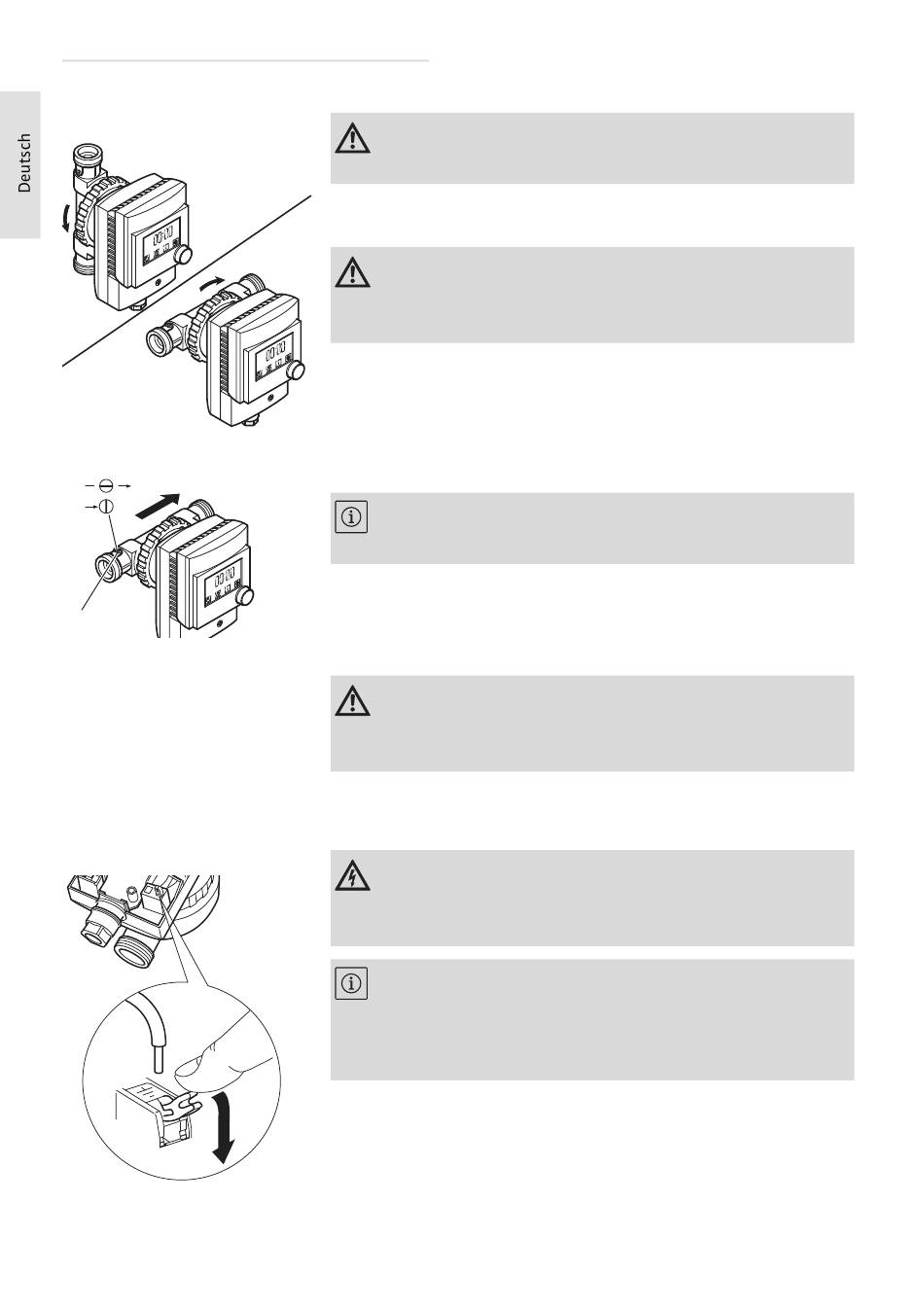

Motorkopf drehen oder
Absperrventil öffnen 6. Schlitz (1) mit einem Schraubendreher so drehen, dass er
1
10
3. Überwurfmutter lösen, bei Bedarf ganz abschrauben.
abnehmen
Vorsicht: Gehäuse und Dichtung nicht beschädigen.
Beschädigte Dichtung austauschen.
4. Motorkopf so drehen, dass die Kabelverschraubung nach
unten gerichtet ist.
Vorsicht: Bei falscher Lage der Kabelverschraubung kann
Wasser in die Pumpe eindringen und den Motor oder die Elek-
tronik zerstören.
5. Überwurfmutter wieder anziehen.
parallel zur Fließrichtung steht.
Hinweis: Zum Schließen den Schlitz quer zur Fließrichtung
stellen.
7. Wärmedämmschale anbringen.
Anschließen 8. Verrohrung anschließen.
Vorsicht: Bei der Version TTPress ausschließlich Viega
Pressbacken verwenden. Andere Pressbacken würden die
Pumpe zerstören.

5.2 Elektrischer Anschluss

Gefahr: Arbeiten am Elektroanschluss dürfen nur von einer
Elektrofachkraft ausgeführt werden. Vor dem Anschließen
sicherstellen, dass die Anschlussleitung stromlos ist.
Hinweis: Damit die Pumpenfunktionen vollständig
genutzt werden können, benötigt die Pumpe eine permanente
Stromversorgung. Die Pumpe nicht an eine Kesselsteuerung
anschließen.
Die Pumpe ist anschlussfertig mit Kabel und Schuko-Netzstecker
ausgestattet. Sollte ein Wechsel des Anschlusskabels erforder-
lich sein, wie folgt vorgehen:
1. Eine feste Anschlussleitung mit 5-8 mm Außendurchmesser
mit Steckvorrichtung oder allpoligem Schalter (mit mindes-
