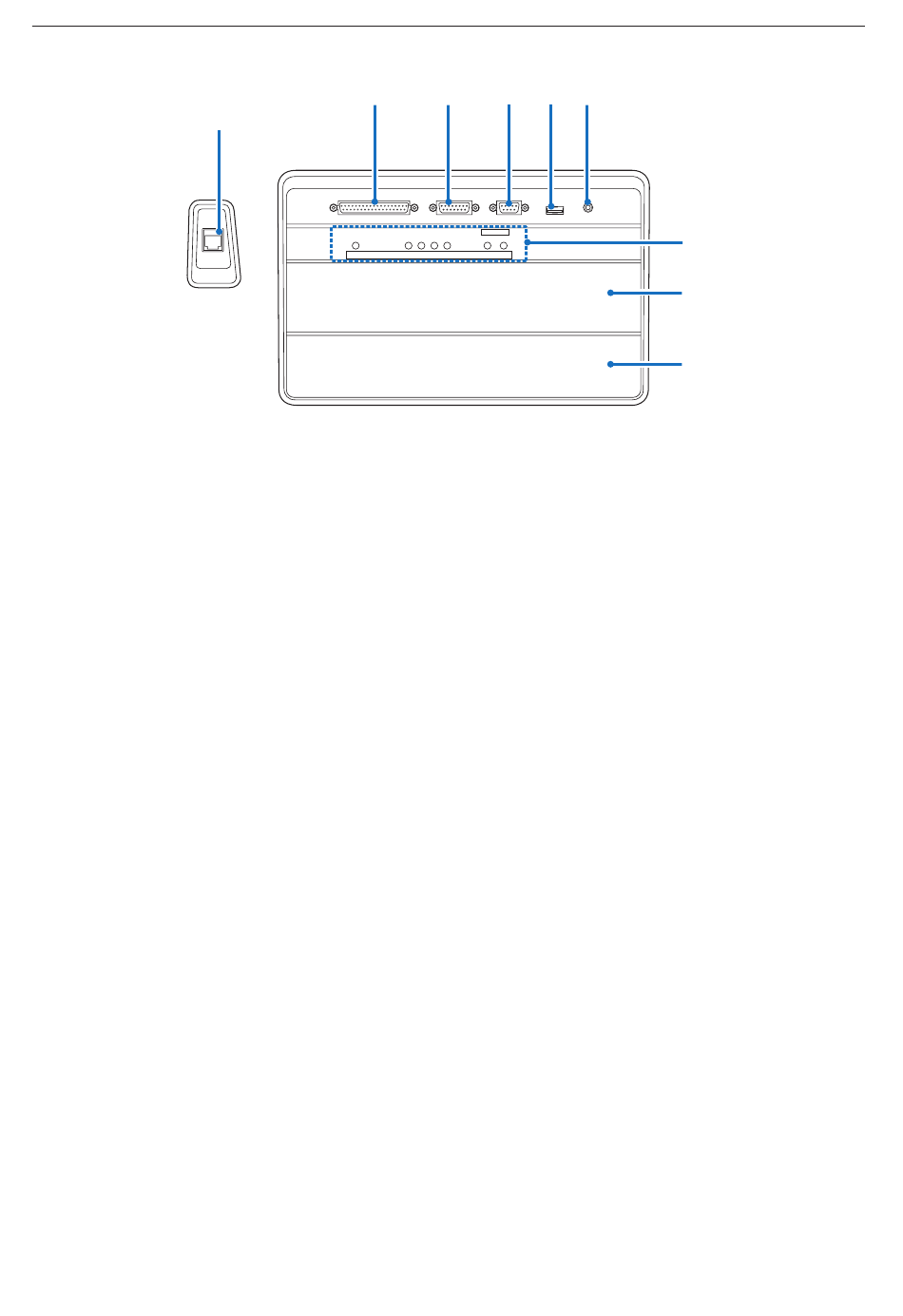

1-3-4. Bornes de connexion
1. Port Ethernet (LAN) (RJ-45)
Le port permettant de réaliser une interface avec un serveur de signal d'image ou de contrôler le projecteur à partir d'un
ordinateur via un réseau. Connecter le projecteur à l'ordinateur à l'aide d'un câble Ethernet (10/100/1000Base-T) disponible
dans le commerce.
2. Prise de contrôle externe (GP I/O) (D-Sub 37P)
La prise permettant de commander le projecteur depuis l'extérieur ou de connecter un système d'imagerie 3D au projec-
teur. (Voir page 81)
3. Borne 3D (3D) (D-Sub 15 broches)
La prise permettant de connecter un système d'imagerie 3D au projecteur. (Voir page 86)
4. Borne de commande de l'ordinateur (RS-232) (D-Sub 9 broches)
La borne permettant d'utiliser le projecteur à partir d'un ordinateur via une RS-232C ou permettant au personnel qualifié
de configurer les données du projecteur. Connecter le projecteur à l'ordinateur à l'aide d'un câble direct RS-232C dispo-
nible dans le commerce.
5. Port USB (USB) (type A)
Port destiné à la maintenance du projecteur.
6. Borne de service (REMOTE) (Stéréo mini)
Cette borne est utilisée uniquement pour le service.
7. Indicateur de gestion d'appareil
Indicateur permettant d'afficher l'état du projecteur. Utilisé par le personnel qualifié au cours de la maintenance.
8. Fente B
Non utilisé dans ce projecteur.
9. Fente A
L'emplacement est utilisé pour un bloc média image (IMB) ou des produits optionnels (page 87). Contactez votre revendeur/
distributeur pour l'installation de produits optionnels.
Reportez-vous au manuel d'instructions IMB pour plus de détails sur l'IMB.
1. Que contient la boîte ? Et les noms des parties du projecteur
2
1
GP I/O
LAN
PWR
4
5
3
3D
RS-232
USB
PORT
SOFT OS FMT ICP
B
A
FOR SERVICE
6
REMOTE
7
8
9
13
