Description

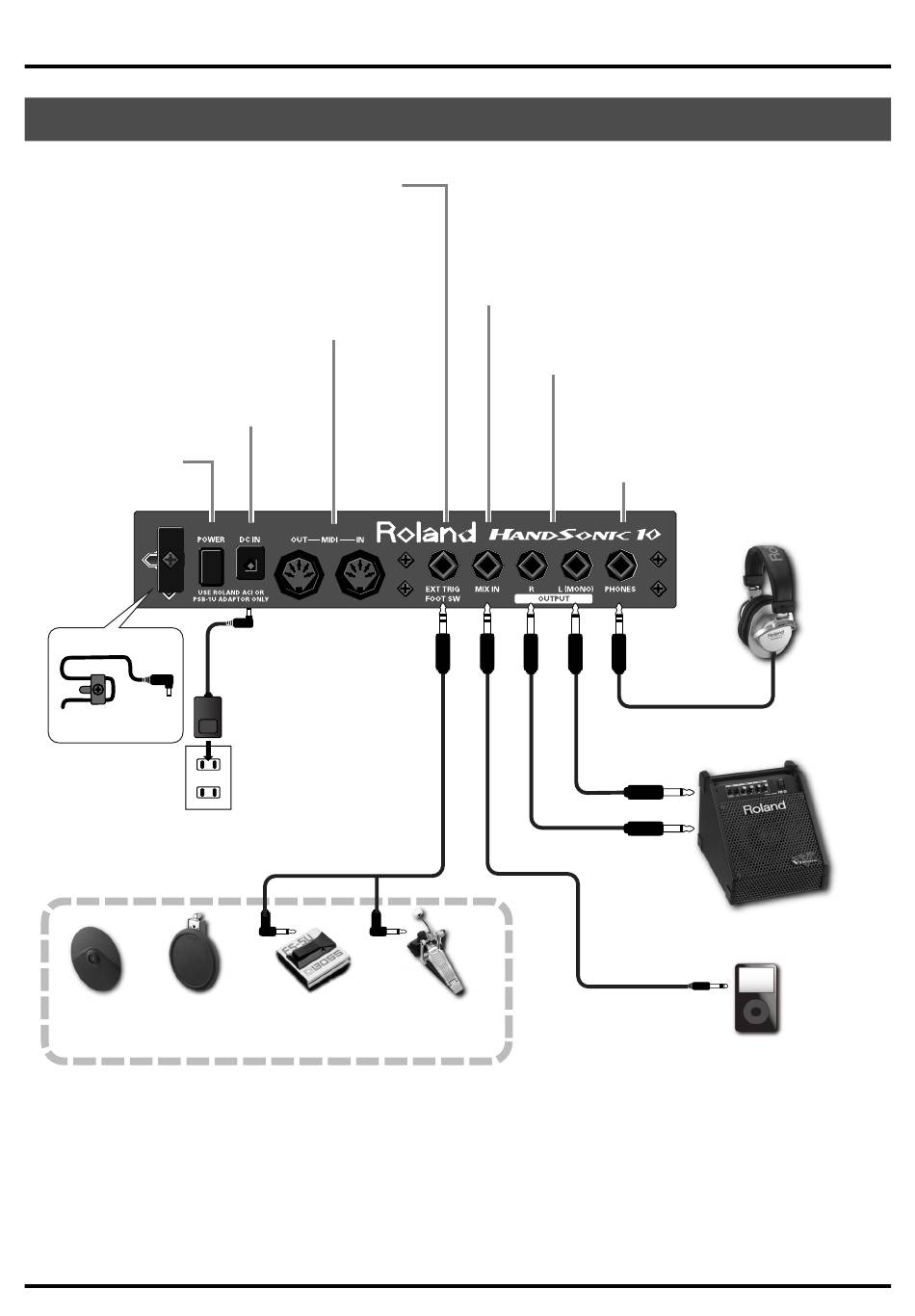

Face arrière
Prise EXT TRIG/FOOT SW
Permet de brancher des pads externes, des déclencheurs de
grosse caisse ou des commutateurs au pied (FS-5U/DP-2)
OUT: Permet au HandSonic 10 de piloter des modules externes.
IN: Permet d'utiliser le HandSonic 10 comme module.
Prise pour adaptateur
Connexion de l'adaptateur secteur.
Commutateur
POWER
Mise sous/hors tension.
Crochet pour cordon
Pad de cymbale
Pad bi-capteur
bi-capteur
PD-8
CY-8
Déclencheur de grosse caisse, pad externe, baladeur etc.
921
*
Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres périphériques, diminuez
le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
924
*
Amarrez le cordon d'alimentation au crochet prévu à cet effet (voyez l'illustration). Cela évite tout débranchement
intempestif et protège la prise.
926a
*
Si vous utilisez des câbles contenant des résistances, le volume des appareils branchés aux entrées (MIX IN) peut être
trop bas. Dans ce cas, utilisez des câbles de connexion qui ne contiennent pas de résistance.
8
Prises MIDI (IN, OUT)
Permet de sauvegarder des données.
Permet de charger des données.
Adaptateur secteur
Câble
PCS-31L
Commutateur au pied
FS-5U
Prise MIX IN (STEREO)
Connexion de sources audio externes. Les signaux entrant ici sont envoyés
aux sorties et à la prise casque.
Prises OUTPUT
Connexion à du matériel audio (amplificateur, enregistreur).
Pour une connexion MONO, utilisez uniquement la prise L (MONO).
Câble audio
Câble audio
Déclencheur de grosse
caisse KD-7
Prise PHONES
Connexion d'un casque stéréo.
Le branchement d'un casque ne coupe pas le signal
envoyé aux prises OUTPUT.
Casque
L
R
Amplificateur/moniteur etc.
Baladeur etc.
