FRANÇAIS
Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous
souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Vous pouvez aussi connecter une
commande à distance « LEDCON 01 », tous les projecteurs réagiront de façon identique (tous ont la
même couleur)

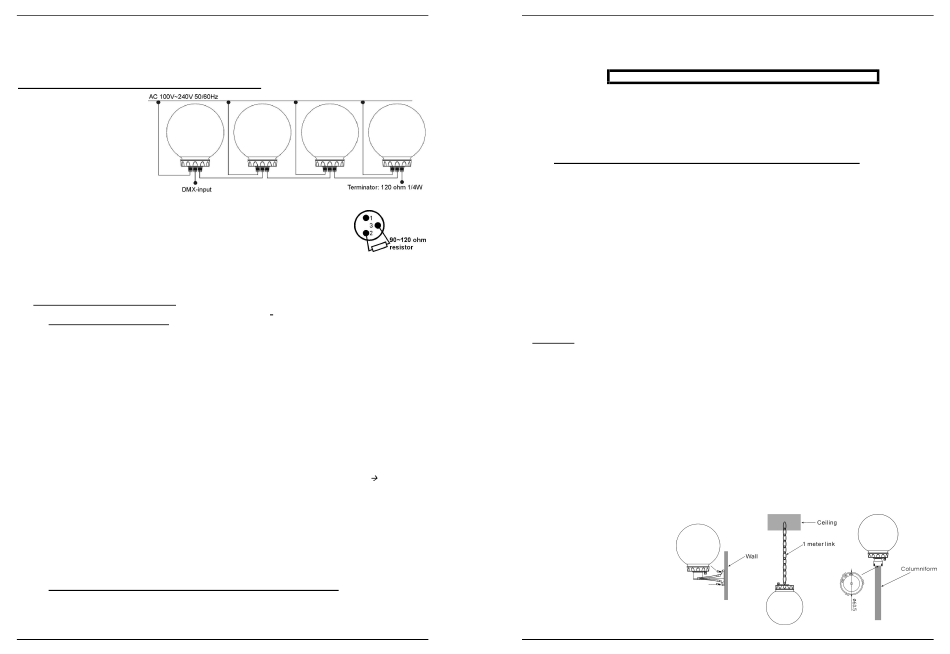

Installation électrique deux appareils ou plus en mode DMX:
• Le protocole DMX est un
signal à haute vitesse très
utilisé pour contrôler des
équipements de lumières
intelligents. Vous devez
connecter en guirlande
votre contrôleur DMX et
tous les appareils avec un
câble balancé de bonne
qualité (comme par
exemple des câbles JB
Systems réf. 7-0063).
• Pour éviter des comportements étranges des effets de lumières dus aux
interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au
bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme « Y »,
cela ne fonctionnera pas!
• Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle
est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler
l'adresse DMX.
Comment régler les adresses DMX:
Il existe deux façons de régler les adresses DMX des appareils:
A. Adressage DMX automatique:
Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP des 16
appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaîne DMX juste
en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela
sera fait à votre place!
• Assurez-vous que les câbles DMX de tous les appareils sont tous branchés.
• Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés.
• Sur le premier appareil (appareil maître) appuyez une fois simplement sur le bouton "bouton
adressage automatique" (6). Tous les appareils s'éteindront et s'allumeront pour indiquer que les
adresses sont réglées. Veuillez noter que le premier appareil de la chaîne DMX recevra toujours
l'adresse DMX 001. Etant donné que chaque appareil utilise 4 chaînes DMX, le 2
ième
son adresse de départ à 005, le 3
• Et c'est terminé!
Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne
possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les
adresses DMX de ces effets DMX manuellement!
Astuce 1: vous pouvez aussi mettre les adresses DMX de chaque appareil sur 001
le bouton adressage DMX sur le premier appareil, puis appuyez sur le bouton adressage DMX du
ième
deuxième appareil, 3 appareil, etc... Tous les appareils recevront l'adresse DMX 001.
Astuce 2: vous pouvez aussi donner les mêmes adresses DMX à plusieurs appareils dans la même
chaîne: si par exemple vous avez 8 appareils branches les uns sur les autres et que vous souhaitez
2 jeux de 4 appareils, chacun avec les mêmes adresses. Faites comme ce qui suit : appuyez sur le
ier
bouton adressage DMX sur le 1 appareil: les appareils 1 à 8 seront adressés à partir de 001 pour
l'appareil 1. Après ceci, appuyez sur le bouton adressage DMX sur le 5
seront adressés de nouveau à partir de 001 pour l'appareil 5. Appareils 1+5, 2+6, 3+7 et 4+8 auront
chacun la même adresse DMX.
B. Réglage de l'adresse DMX à distance avec un contrôleur DMX standard:
La superbe fonction "système d'adressage à distance" peut être effectuée avec n'importe quel
contrôleur standard DMX! A distance vous pouvez régler l'adresse de départ du premier appareil et
tous les appareils branchés recevront automatiquement leurs propres adresses.
JB SYSTEMS® 11/35
MODE D'EMPLOI
ième
appareil aura
ième
aura l'adresse 009, le 4 l'adresse 013, ... etc.
ième
appareil: appareil 5 à 8
LED BALL INDOOR
FRANÇAIS
Pour ceci, vous devez programmer un chenillard (chase) contenant 2 scènes, chacune d'elle avec 4
canaux. Pour régler l'adresse de départ, vous avez juste à faire un petit calcul en utilisant la formule
suivante:
Dans cette formule, CH3 peut être 0 ou 1 et CH4 peut s'étendre de 000 à 255.
Voici quelques exemples pour être clair :
• Adresse de départ = 010:
• Adresse de départ = 257:
• Adresse de départ = 403:
Suivez les étapes (dans cet exemple l'adresse de départ est réglée sur 403):
• Assurez-vous que les câbles DMX de tous les appareils sont branchés.
• Branchez tous les appareils sur le secteur de façon à ce qu'ils soient tous allumés.
• Editez scène1: CH1= 0, CH2= 255, CH3= 1, CH4= 146
• Editez scène2: CH1= 255, CH2= 0, CH3= 1, CH4= 146
• Programmez ces 2 scènes en chenillard et exécutez-le pour régler automatiquement les adresses
• Appuyez 2 fois sur le bouton « blackout » sur votre contrôleur pour mettre tous les appareils en
• C'est terminé: dans ce cas, le premier appareil possède son adresse de départ à 403, le 2
Remarque: vous pouvez mélanger les appareils avec d'autres effets DMX qui n'ont pas d'option
d'adressage DMX à distance. Dans ce cas, vous aurez toujours à régler les adresses DMX de ces
effets DMX manuellement!

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation
incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en
hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel
d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité
régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables
lors de l'installation, la désinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des
zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le
poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de
l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de
l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
appuyez sur
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un
expert avant la première utilisation. Les installations doivent être inspectées chaque année par du
personnel qualifié pour assurer une
sécurité optimale.
• 3 différentes méthodes de fixation
sont possibles:
• Fixé au plafond ou sur une
armature (1m de chaîne inclus)
• Fixation au mur (adaptateur en
option disponible)
• Montage sur poteau (adaptateur
pour
disponible jusqu'à D=60mm)
JB SYSTEMS®
Adresse DMX de départ = (CH3 x 256) + CH4 + 1
CH3= 0 CH4= 9
CH3= 1 CH4= 0
CH3= 1 CH4= 146
DMX. Vous pourrez remarquer que tous les appareils clignotent x1 pour indiquer que les adresses
sont réglées.
blackout et reprise.
ième
407, le 3 à 411, ...
poteau en option
12/35
MODE D'EMPLOI
[ (0 x 256) + 9 + 1 = 10 ]
[ (1 x 256) + 0 + 1 = 257 ]
[ (1 x 256) + 146 + 1 = 403 ]
ième
à
