44 Pedaal (L/R)
45 Onderste handpulskabel
46 Schroef
47 Onderste weerstandkabel
48 Dopmoer
Let op:
Sommige van de bovengenoemde onderdelen zijn al bevestigd aan een hoofdonderdeel. Deze worden
niet afzonderlijk geleverd!
MONTAGE
Om uzelf bekend te maken met de onderdelen van het apparaat, raden wij u aan alvorens tot montage
over te gaan, eerst de overzichtstekening en de onderdelenlijst nauwkeurig te bestuderen. Leg alle
montagematerialen overzichtelijk op de grond en verwijder alle verpakkingsmaterialen.

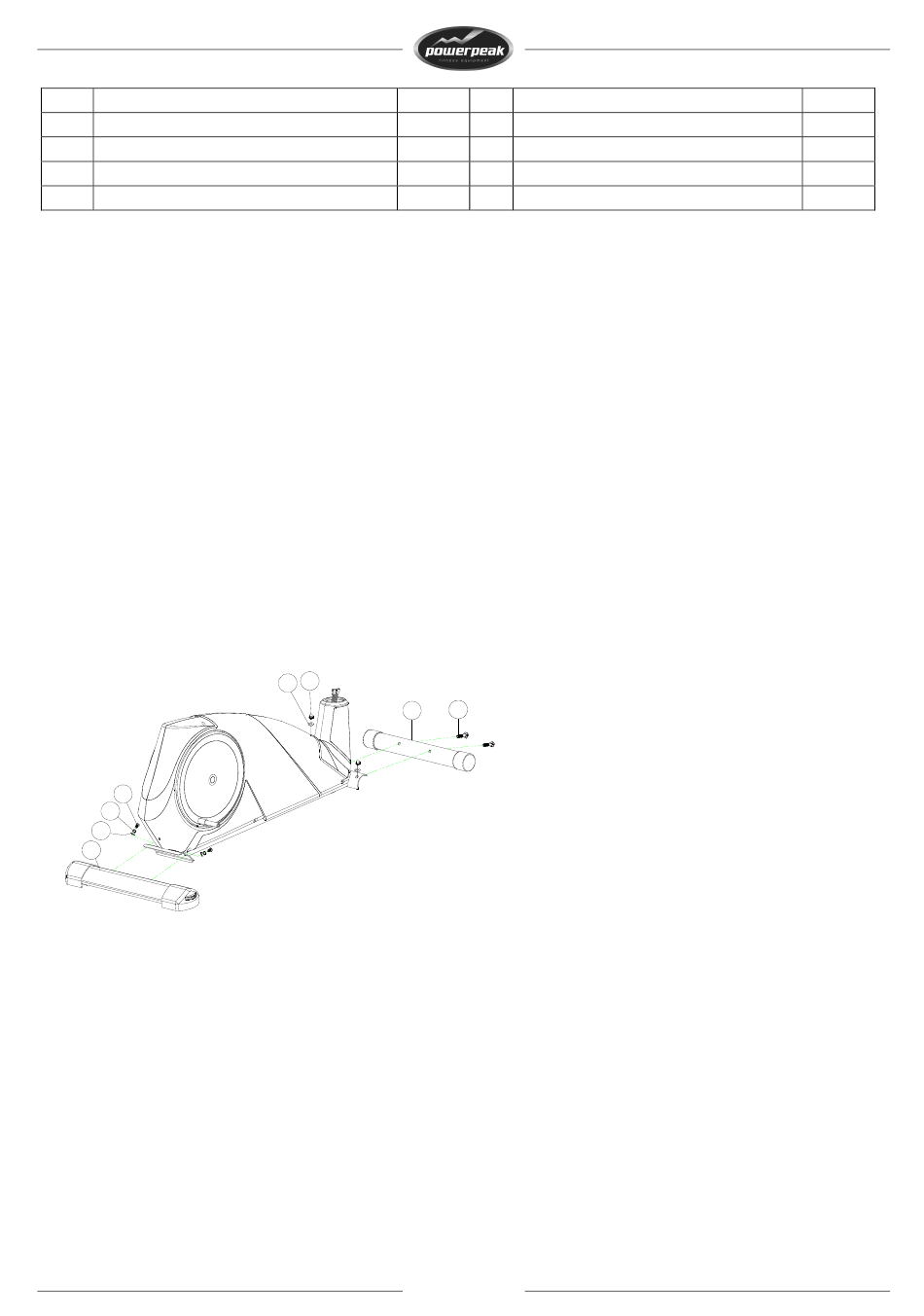

Stap 1: het monteren van de voorste en achterste stabilisator
Bevestig de voorste stabilisator (39) aan het basisframe (68) met twee gegolfde sluitringen (13) en twee
dopmoeren (48).
Verwijder de twee inbusbouten (14), veersluitringen (15) en sluitringen (70) van de achterste stabilisator
(92). Bevestig de achterste stabilisator (92) aan het basisframe (68) met twee inbusbouten (14), twee
veersluitringen (15) en twee sluitringen (70).
14
15
70
92
1/1
1
6
1
2
13 48
49
39
7
92 Achterste stabilisator
93 Inbussleutel
94 Moersleutel
95 Gegolfde sluitring
96 Schroef
1
2
1
1
1
