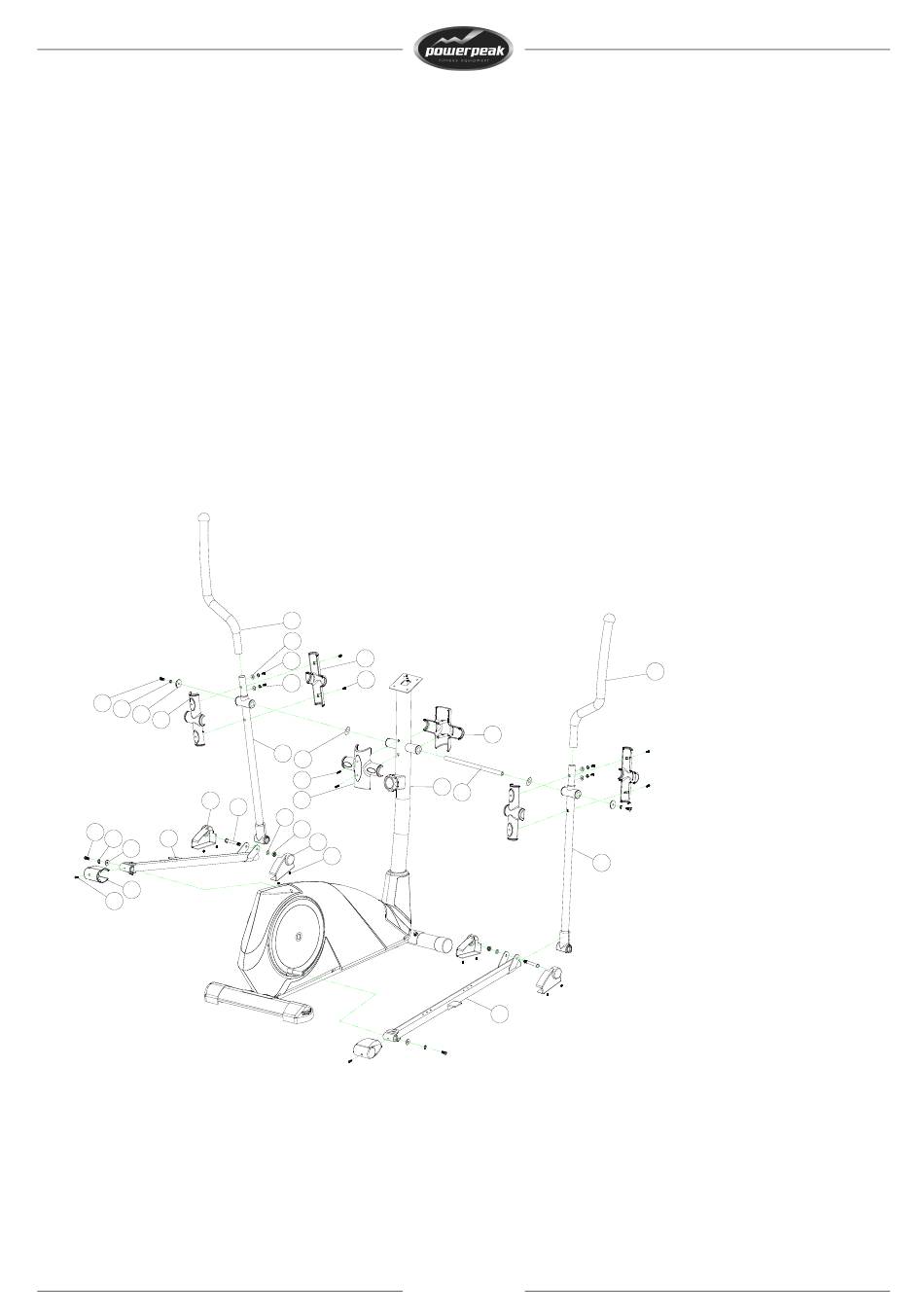

Étape 3: assemblage des tiges des poignées mobiles, des poignées mobiles et des tiges de la pédale
Faites glisser l'axe de rotation (27) dans le montant du guidon. Faites ensuite glisser la tige de la poignée
mobile gauche (21L) autour de l'axe de rotation (27) et fixez la avec deux boulons Allen (17), deux
rondelles à ressort (15) et deux rondelles (18).
Attachez le tige de la poignée mobile droite (21R) de la même manière.
Fixez la poignée mobile gauche et droite (12L/R) sur la barre gauche et droite (21L/R) avec quatre
rondelles courbes (13), quatre boulons Allen (14) et quatre rondelles à ressort (15).
Attachez les couvercles (20L/R) sur les tiges (21L/R) avec vis autotaraudeuse (22).
Attachez les couvercles (24) au montant du guidon (25) avec vis autotaraudeuse (22).
Attachez les tiges de pédales (36L/R) à les manivelles avec boulons Allen (17), rondelles à ressort (15) et
rondelles (70). Attachez les couvercles (33L/R) à l'arrière des tiges de pédales (36L/R) avec vis (34).
Attachez les tiges de pédales (36L/R) sur les tiges (21L/R) avec boulons Allen (35), rondelles (41) et
écrous en nylon (40). Attachez les couvercles (33L/R) à l'avant des tiges de pédales (36L/R) avec vis (34).
