PowerPeak FET8321P Mode D'emploi page 41

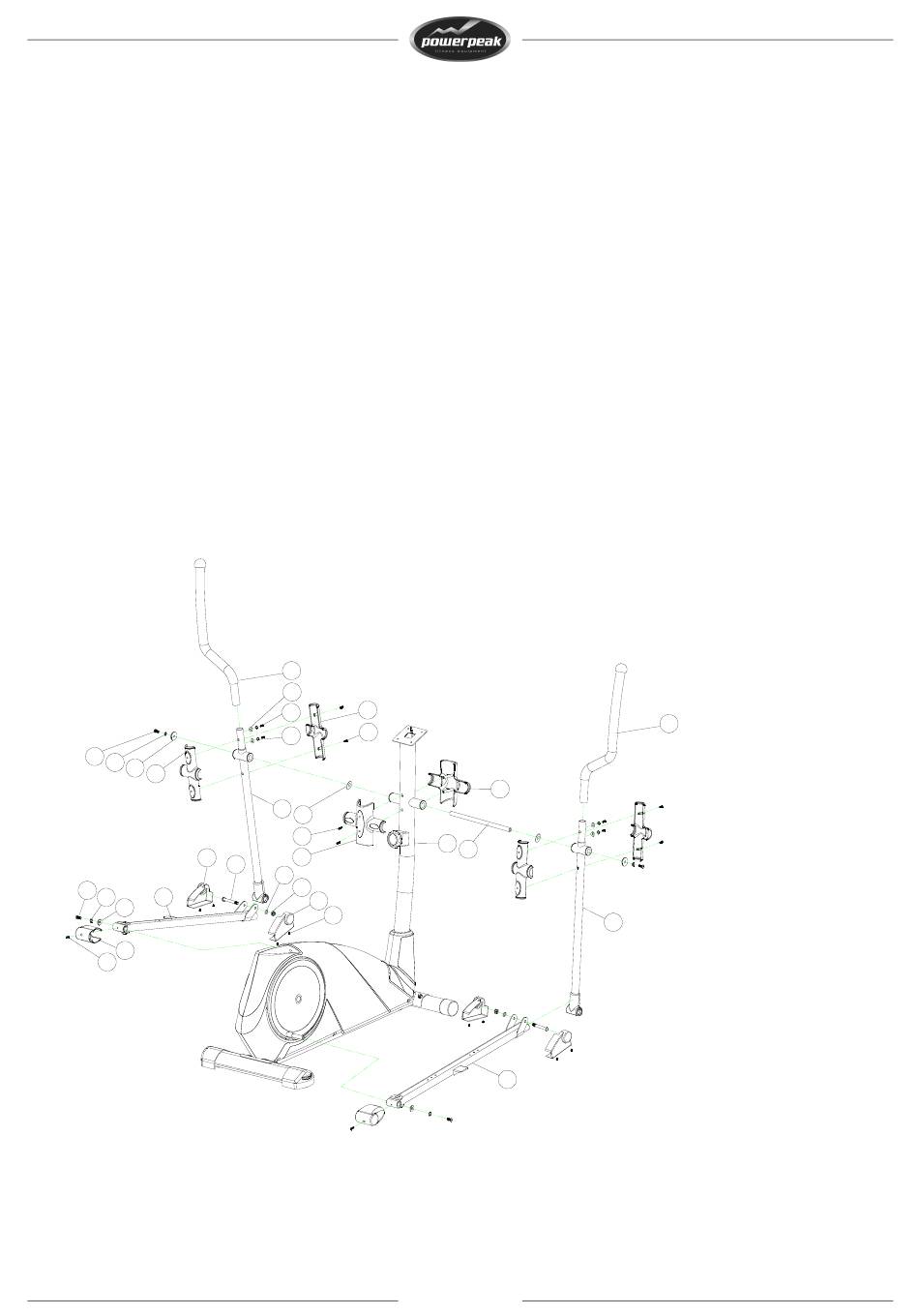

Schritt 3: Montage der Stangen der beweglichen Griffe, beweglichen Griffe und Pedalstangen
Schieben Sie die Drehachse (27) durch den Lenkstange. Schieben Sie dann die Stange des linken,
beweglichen Griffs (21L) über die Drehachse (27) und sichern Sie diese mit zwei Inbusschrauben (17),
zwei Federscheiben (15) und zwei Unterlegscheiben (18).
Montieren Sie den rechten Stange des bewegliche Griff (21R) genauso.
Montieren Sie den linken und rechten beweglichen Griff (12L/R) an der linken und rechten Stange
(21L/R) mit vier gebogene Unterlegscheiben (13), vier Inbusschrauben (14) und vier Federscheiben (15).
Montieren Sie die Kunststoff Abdeckkappe (20L/R) an die Stange (21L/R) mit Blechschrauben (22).
Montieren Sie die Kunststoff Abdeckkappe (24) am Lenkstange (25) mit Blechschrauben (22).
Montieren Sie die linke und rechte Pedalstange (36L/R) an den linken und rechten Kurbel mit
Inbusschrauben (17), Federscheiben (15) und Unterlegscheiben (70). Befestigen Sie die Abdeckkappe
(33L/R) auf der Rückseite der Pedalstange (36L/R) mit Schrauben (34).
Montieren Sie die linke und rechte Pedalstange (36L/R) an den linken und rechten Stange (21L/R) mit
Inbusschrauben (35), Unterlegscheiben (41) und Nylon Muttern (40). Befestigen Sie die Abdeckkappe
(33L/R) auf der Vorderseite der Pedalstange (36L/R) mit Schrauben (34).
17 15
18
20LF
33L
17
15
36L
70
84
85
12L
13
14
20LR
22
15
21L
23
22
24F
35
41
40
33R
34
24R
25
27
21R
36R
41
12R
