Montage et installation
Schéma de connexion
Sonde de conductivité, conductive
Sonde de conductivité, conductive, avec PT100/PT1000
Sortie de signal normalisé 1
0/4...20 mA (enregistreur / composant de régulation)

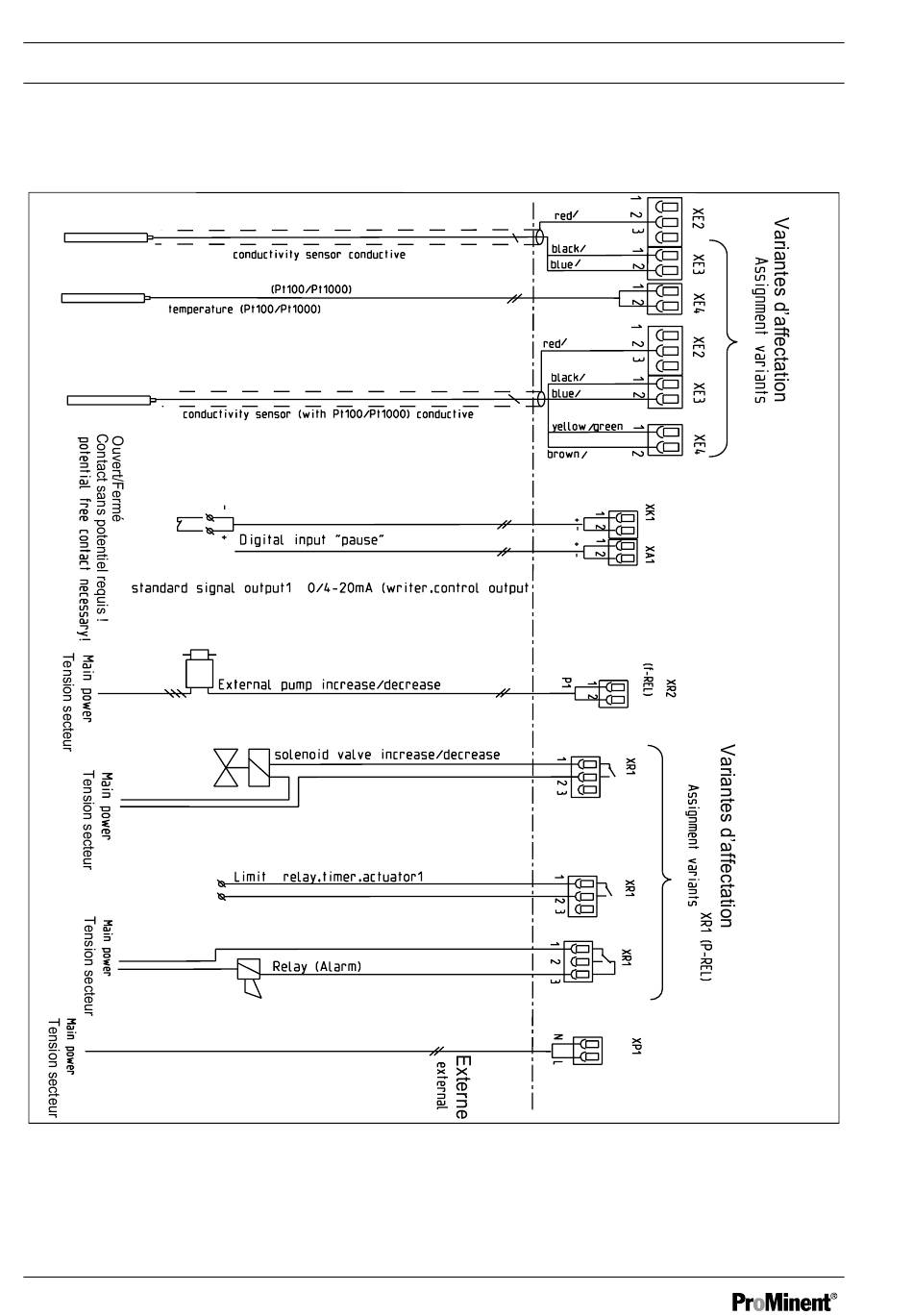

Fig. 13: Schéma de connexion
38
Sonde de température
Entrée numérique « Pause »
Externe, pompe, augmentation/diminution
Électrovanne, augmentation/diminution
Relais de valeur limite, minuterie,
composant de régulation 1
Relais (alarme)
Rouge
Noir
Bleu
Rouge
Noir
Bleu
Jaune/vert
Brun
A1613
