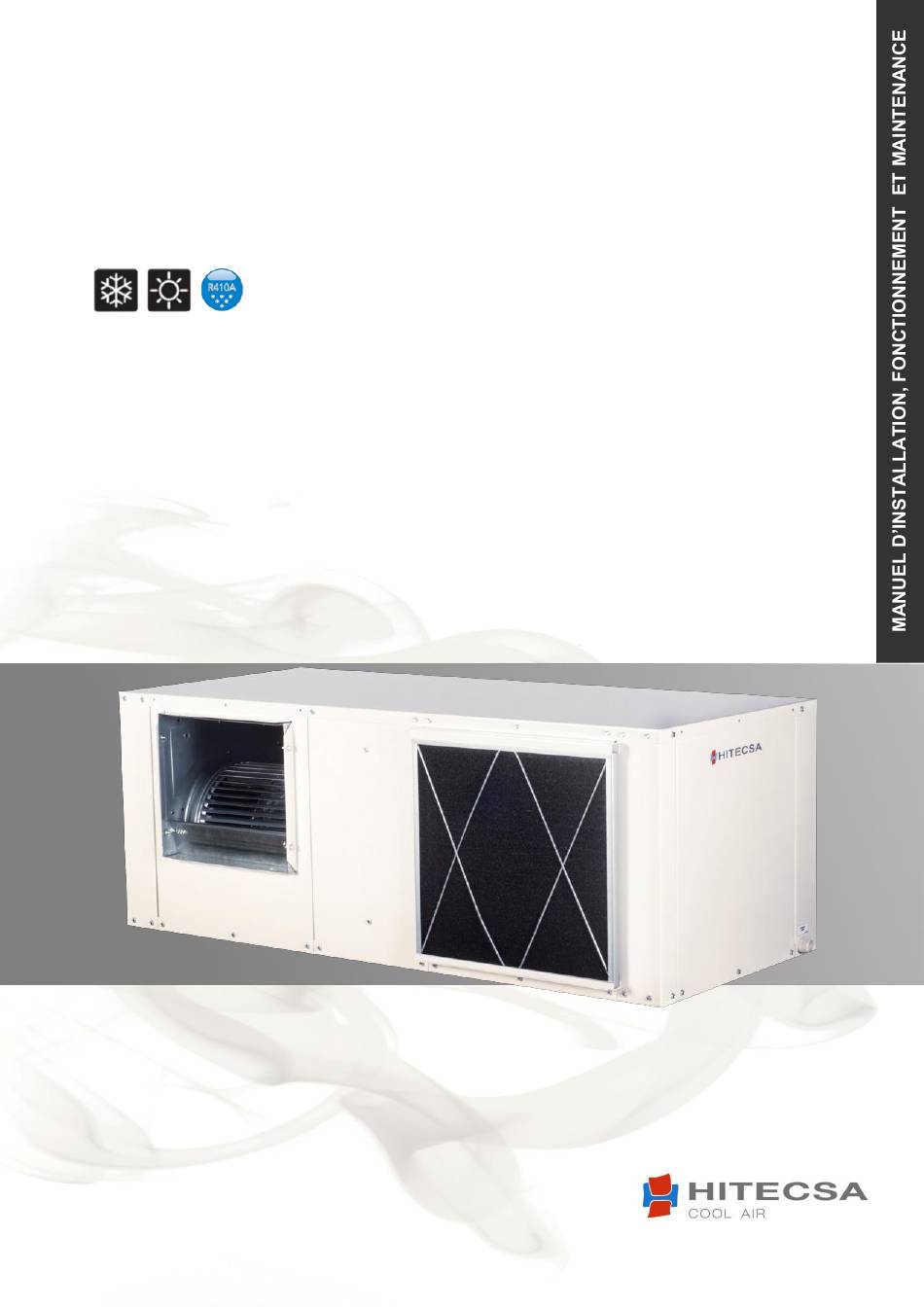

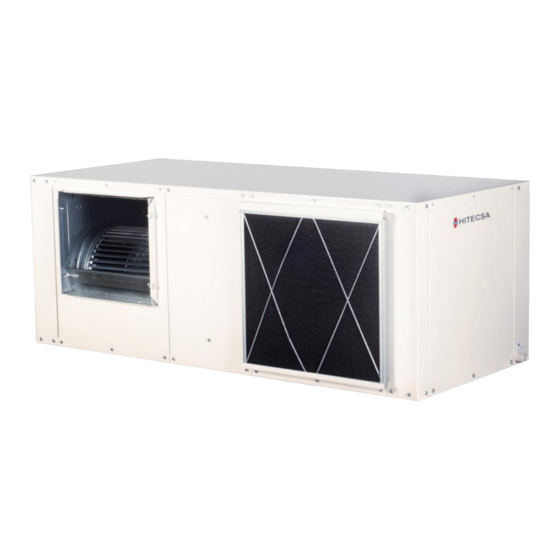

ECHBA-ECHA
Froid Seul
Pompe à Chaleur
CLIMATISEURS EXPANSION DIRECTE
Modèles: 201 │ 251 │ 351 │371 │401 │501 │701 │721 │751 │801 │1001 │ 1201
Puissances frigorifiques: de 5,6 kW à 33,5 kW
Puissances calorifiques: de 6,1 kW à 37,2 kW
IOM_ECHBA-ECHA_201a1201_208034_191200_FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Hitecsa ECHBA 201

  • Page 1 ECHBA-ECHA Froid Seul Pompe à Chaleur CLIMATISEURS EXPANSION DIRECTE Modèles: 201 │ 251 │ 351 │371 │401 │501 │701 │721 │751 │801 │1001 │ 1201 Puissances frigorifiques: de 5,6 kW à 33,5 kW Puissances calorifiques: de 6,1 kW à 37,2 kW IOM_ECHBA-ECHA_201a1201_208034_191200_FR...
  • Page 2 Depuis plus de 35 ans nous proposons une vaste gamme d’équipements spécialisés et adaptés à tous types d’installations de climatisation. Nos recherches constantes de solutions efficaces, flexibles, maniables et pratiques représentent la philosophie qui nous caractérise et qui se retrouve dans notre catalogue de produits. La flexibilité...
  • Page 3: Table Des Matières

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE ECHBA / ECHA SOMMAIRE OBSERVATIONS GÉNÉRALES ....................... 4 NORMES ET CERTIFICATIONS ...................... 5 CONSIGNES DE SECURITE ......................6 CARACTERISTIQUES TECHNIQUES ....................7 TRANSPORT ..........................8 RÉCEPTION ET INSPECTION ....................8 LEVAGE ........................... 8 STOCKAGE ..........................8 INSTALLATION ..........................
  • Page 4: Observations Générales

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE OBSERVATIONS GÉNÉRALES Finalité du manuel Ce manuel, les consignes d’instructions, les schémas électriques et tout autre document joint ont été rédigés dans le but de permettre une installation correcte des lignes frigorifiques ou hydrauliques, ainsi qu’une bonne mise à point et une maintenance adaptée de l’appareil. Il est donc essentiel de lire ces instructions avec attention.
  • Page 5: Normes Et Certifications

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE OBSERVATIONS GÉNÉRALES Inspections périodiques et maintenance Effectuer des inspections périodiques pour détecter toute pièce endommagée ou défectueuse. Une pièce endommagée/défectueuse qui n’est pas réparée peut causer des dommages matériels et corporels. Avant de réaliser toute opération de maintenance, couper l’alimentation électrique générale de l’unité.
  • Page 6: Consignes De Securite

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE CONSIGNES DE SECURITE Avant de commencer les opérations d’installation, de réparation et de maintenance, déconnecter l’interrupteur général du système pour éviter des décharges électriques pouvant causer des dommages personnels. DANGER  S'il est nécessaire d’ouvrir l’armoire électrique pour accéder à l'intérieur de la machine, déconnecter OBLIGATOIREMENT l’alimentation générale de l’appareil qui DOIT ÊTRE HORS TENSION pour cette opération.
  • Page 7: Caracteristiques Techniques

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE CARACTERISTIQUES TECHNIQUES ECHBA-ECHA PUISSANCE Puissance frigorifique (1) 11,6 12,4 14,1 Puissance calorifique (2) 12,0 13,8 16,4 ECHANGEUR Type Batteries à ailettes en aluminium et tubes en cuivre Surface frontale m² 0,20 0,25 0,25 0,31 0,31 0,31 Distance entre ailettes Diamètre tubes VENTILATEUR...
  • Page 8: Transport

    Vérifier que l’alimentation électrique disponible sur le site est correcte et correspond à la tension électrique indiquée sur la plaque signalétique.  Si des défauts ou anomalies sont constatés, contacter HITECSA.  Avant de déplacer l’unité à un autre endroit, vérifier que tous les panneaux soient bien fixés.
  • Page 9: Installation

     Vérifier que le niveau sonore ne va déranger personne.  Cet appareil n’est pas conçu pour une installation en extérieur exposée aux intempéries. Si vous souhaitez l’installer en extérieur, contacter HITECSA.  S’assurer que l’unité est posée correctement. ...
  • Page 10: Modèle Echba-Echa 201

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION Modèle ECHBA-ECHA 201 LEGENDE Batterie Filtre à air 10. Ventilateur 11. Moteur ventilateur 12. Drainage Ø ¾” 13. Entrée électrique 14. Ligne frigorifique Modèle ECHBA-ECHA 251 LEGENDE Batterie Filtre à air Ventilateur Moteur ventilateur Drainage Ø ¾” Entrée électrique Ligne frigorifique IOM_ECHBA-ECHA_201a1201_208034_191200_FR...
  • Page 11: Modèle Echba-Echa 351

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION DIMENSIONS Modèle ECHBA-ECHA 351 LEGENDE 15. Batterie 16. Filtre à air 17. Ventilateur 18. Moteur ventilateur 19. Drainage Ø ¾” 20. Entrée électrique 21. Ligne frigorifique Modèles ECHBA-ECHA 371 – 401 – 501 LEGENDE 22. Batterie 23.
  • Page 12: Modèles Echba-Echa 701 - 721 - 751 - 801

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION DIMENSIONS Modèles ECHBA-ECHA 701 – 721 – 751 – 801 LEGENDE 29. Batterie 30. Filtre à air 31. Ventilateur 32. Moteur ventilateur 33. Drainage Ø ¾” 34. Entrée électrique 35. Ligne frigorifique Modèle ECHBA-ECHA 1001 LEGENDE 36.
  • Page 13: Modèle Echba-Echa 1201

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION DIMENSIONS Modèle ECHBA-ECHA 1201 LEGENDE 43. Batterie 44. Filtre à air 45. Ventilateur 46. Moteur ventilateur 47. Drainage Ø ¾” 48. Entrée électrique 49. Ligne frigorifique  Tous les drains sont fournis avec un raccord de 3/4“ gaz mâle (MPT). ...
  • Page 14: Tracé Des Lignes Frigorifiques

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION Les dimensions des gaines seront déterminées en fonction du débit d´air et de la pression statique disponible de l´unité. Les gaines devront être préparées par des techniciens qualifiés. Utiliser des gaines réalisées en matériaux non inflammables et qui n´émettent pas de gaz toxiques en cas de feu. Il est recommandé...
  • Page 15: Installation Electrique

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE INSTALLATION INSTALLATION ELÉCTRIQUE Connexions électriques Se référer aux manuels de l’utilisateur et aux schémas électriques pour de plus amples informations. Le fonctionnement du climatiseur se fera par alimentation (On/Off). Légende: Disjoncteur magnétothermique (courbe D) + différentiel En option Alimentation résistance électrique En option régulation résistance électrique à...
  • Page 16: Fonctionnement

    L’alimentation électrique de l’unité doit être la même que celle indiquée sur la plaque signalétique. Les dommages dus à une tension incorrecte lors de la mise en marche ne seront pas couverts par la garantie de Hitecsa.  Ne pas alimenter l’unité avec une autre tension que celle indiquée sur la plaque signalétique. L’alimentation électrique de l’unité...
  • Page 17: Limites De Fonctionnement

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE FONCTIONNEMENT LIMITES DE FONCTIONNEMENT TEMPERATURE AIR INTERIEUR TEMP. SECHE TEMP. HUMIDE CYCLE DE FROID ºC ºC Conditions standards Conditions minimum Conditions maximum TEMPERATURE AIR INTERIEUR TEMP. SECHE TEMP. SECHE CYCLE DE CHAUD ºC ºC – Conditions standards –...
  • Page 18 ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE FONCTIONNEMENT  Régler la transmission de façon à ce que la consommation du moteur intérieur atteigne sa valeur nominale.  Si le niveau de consommation est inférieur à cette valeur nominale le flux d’air de l’unité est trop faible. Nominal Poulie MODELES...
  • Page 19: Réglage De La Transmission Du Ventilateur

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE FONCTIONNEMENT RÉGLAGE DE LA TRANSMISSION DU VENTILATEUR Régler la tension de la courroie Desserrer la grille de la place de montage du moteur et la faire glisser La flexibilité de la courroie est calculée en millimètres en divisant la valeur S par 40. IOM_ECHBA-ECHA_201a1201_208034_191200_FR...
  • Page 20: Maintenance

    ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE MAINTENANCE Avant d’effectuer toute opération de service ou de maintenance de l’unité, il est obligatoire de déconnecter et de bloquer l´interrupteur principal du système afin d’éviter que toute personne autre que le technicien ne puisse connecter l´unité et causer des dommages personnels. S’il est nécessaire d’ouvrir l’armoire électrique pour accéder à...
  • Page 21 ECHBA-ECHA CLIMATISEURS EXPANSION DIRECTE Document sujet à modifications sans préavis. IOM_ECHBA-ECHA_201a1201_208034_191200_FR...
