5.4.6

Veille

Généralités
Les commutateurs SCALANCE X prennent en charge la redondance en anneau mais aussi le
couplage redondant d'anneaux ou de segments de réseau ouverts (topologies linéaires). Lors du
couplage redondant, des anneaux sont interconnectés via deux liaisons Ethernet. On configure
pour ce faire, dans l'un des anneaux, un couple d'appareils maître/esclave qui se surveillent
mutuellement et qui, en cas de défaut, redirigent le trafic de données de la ligne Ethernet maître
généralement utilisée vers la ligne Ethernet (esclave) de secours.
Redondance de veille
S7-300
Industrial Ethernet / PROFINET (Twisted Pair)
Industrial Ethernet / PROFINET (Fiber Optic)
S7-1500
S7-400

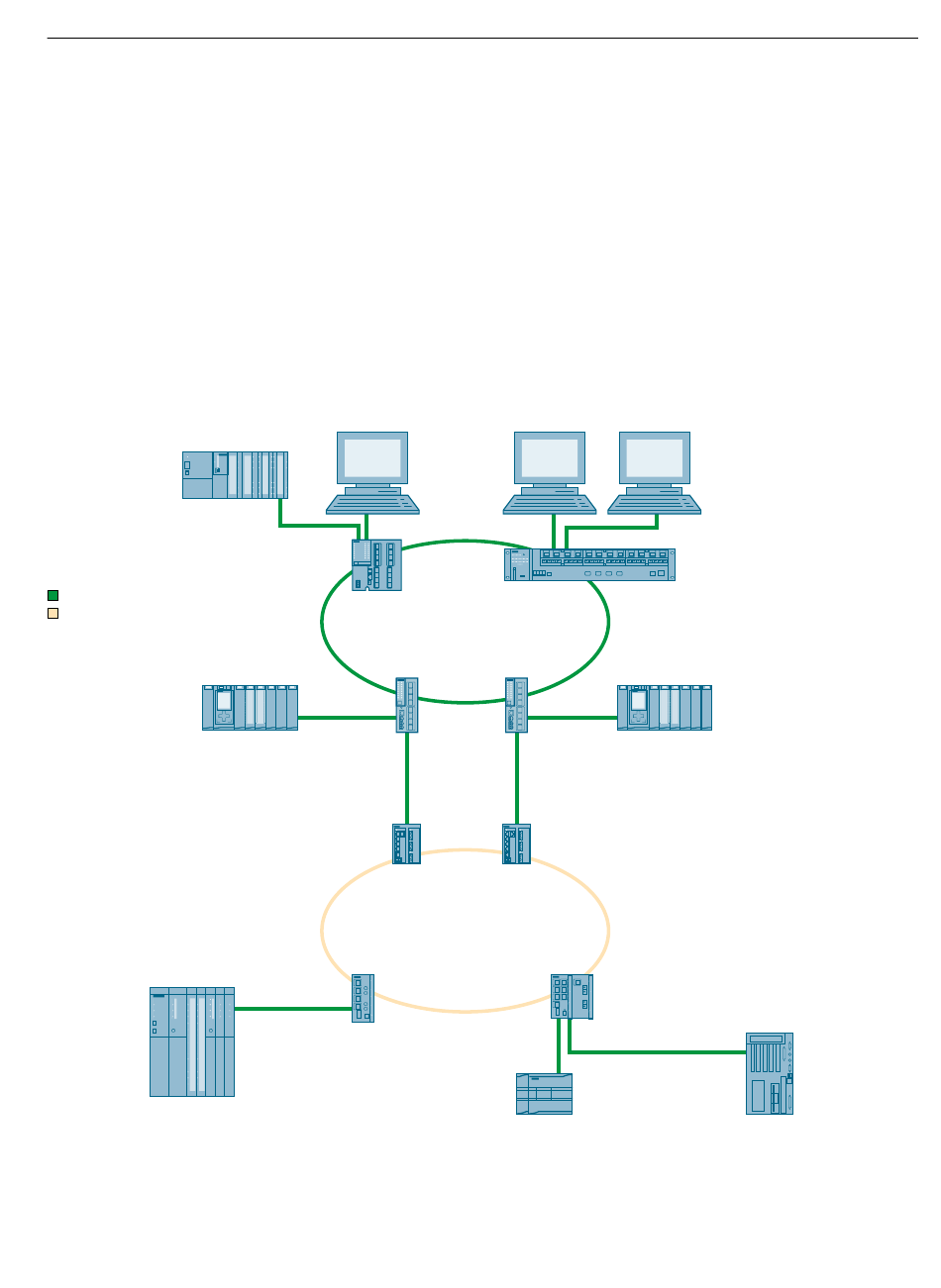

Figure 5-4 Exemple de couplage redondant de deux anneaux
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Manuel de configuration, 03/2021, C79000-G8977-C248-15
Operator Station
SCALANCE
XM408-8C
100 Mbit/s
SCALANCE XC208
SCALANCE XB205-3
as standby master
100 Mbit/s
SCALANCE
X204-2
Operator Stations
SCALANCE
XR528-6M
S7-1500
SCALANCE XB205-3
as standby slave
SCALANCE
X308-2
SIMATIC
S7-1200
Bases techniques
5.4 Mode de redondance
IPC
87
