PTP

6.5.19.1

General

Les appareils suivants supportent la synchronisation d'horloge via PTP avec la restriction
suivante : Les interfaces à vitesse de transmission de 10 Gbit/s (emplacements pour
convertisseur de médias embrochable SFP+) ne prennent pas PTP en charge.
• SCALANCE XR528-6M
• SCALANCE XR552-12M
IEEE 1588 sur appareils SCALANCE
La norme IEEE 1588v2 définit des mécanismes permettant de synchroniser avec une grande
précision les horloges des appareils d'un réseau. Les appareils SCALANCE possédant un
équipement matériel adéquat prennent en charge la synchronisation d'horloge selon IEEE
1588v2. La fonctionnalité est désactivée à la livraison ainsi qu'après un rétablissement des
paramètres par défaut. Pour pouvoir utiliser la fonction PTP, vous devez l'activer puis configurer
chaque port se trouvant sur le chemin de synchronisation de même que les ports qui sont
bloqués par des mécanismes de redondance. PTP est également utilisable en présence de
mécanismes de redondance sur l'anneau tels que HRP, couplage de veille d'anneaux, MRP et
RSTP. Les sections ci-après décrivent les possibilités de configuration du Web Based
Management.

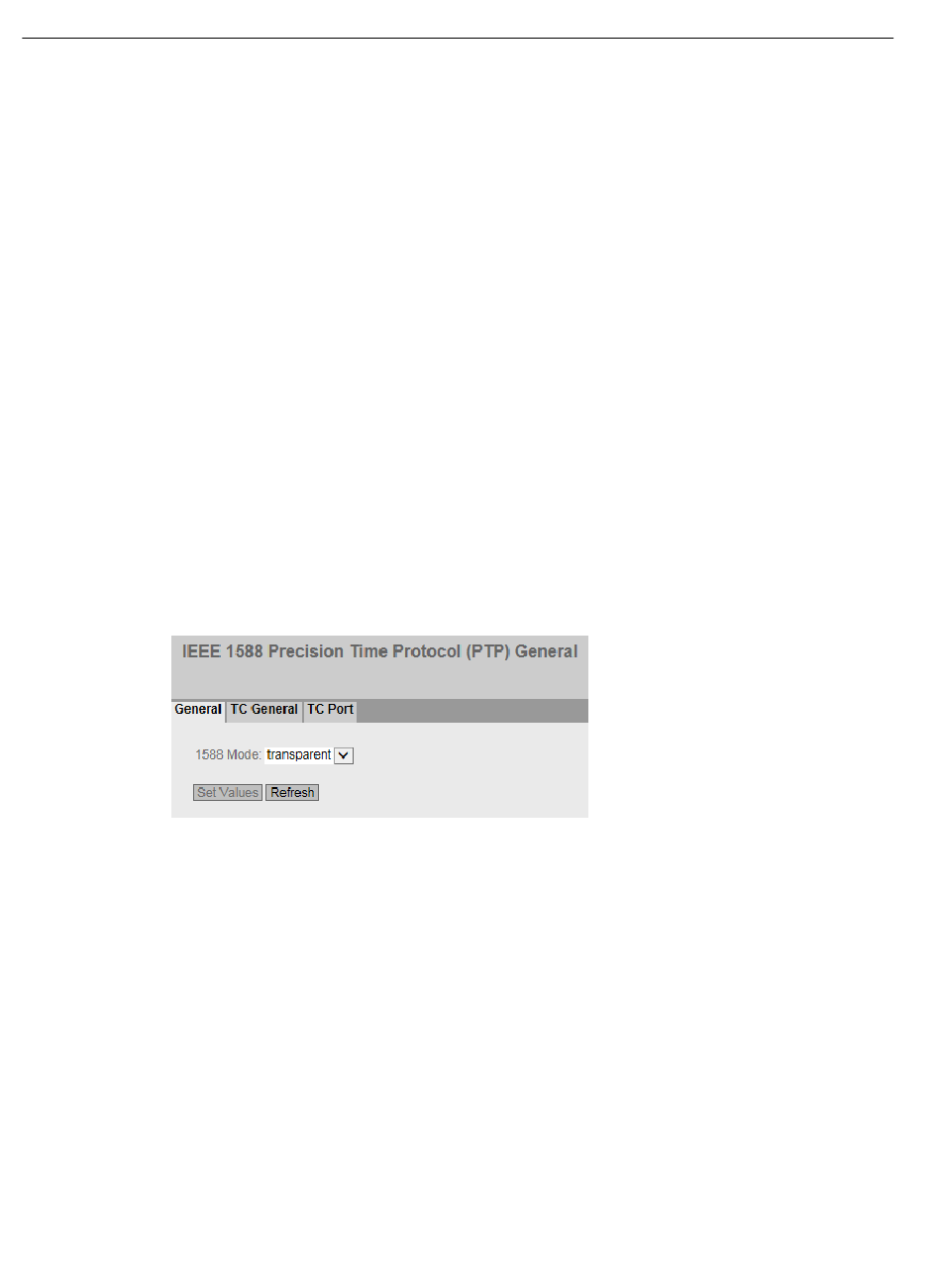

Configuration IEEE 1588
Cette page permet de définir comment le commutateur traite les messages PTP.
1588 Mode
Il existe les options de paramétrage suivantes :
• off
L'appareil ne traite pas de messages PTP. Les messages PTP sont cependant retransmis selon
les règles du commutateur.
• transparent
L'appareil assure la fonction d'une Transparent Clock et retransmet les messages PTP à
d'autres abonnées en effectuant des entrées dans le champ de correction du message PTP.
