Interface Tracking - Siemens SIMATIC NET SCALANCE XM-400 Manuel De Configuration

Configuration avec le Web Based Management
6.6 Le menu "Layer 3 (IPv4)"

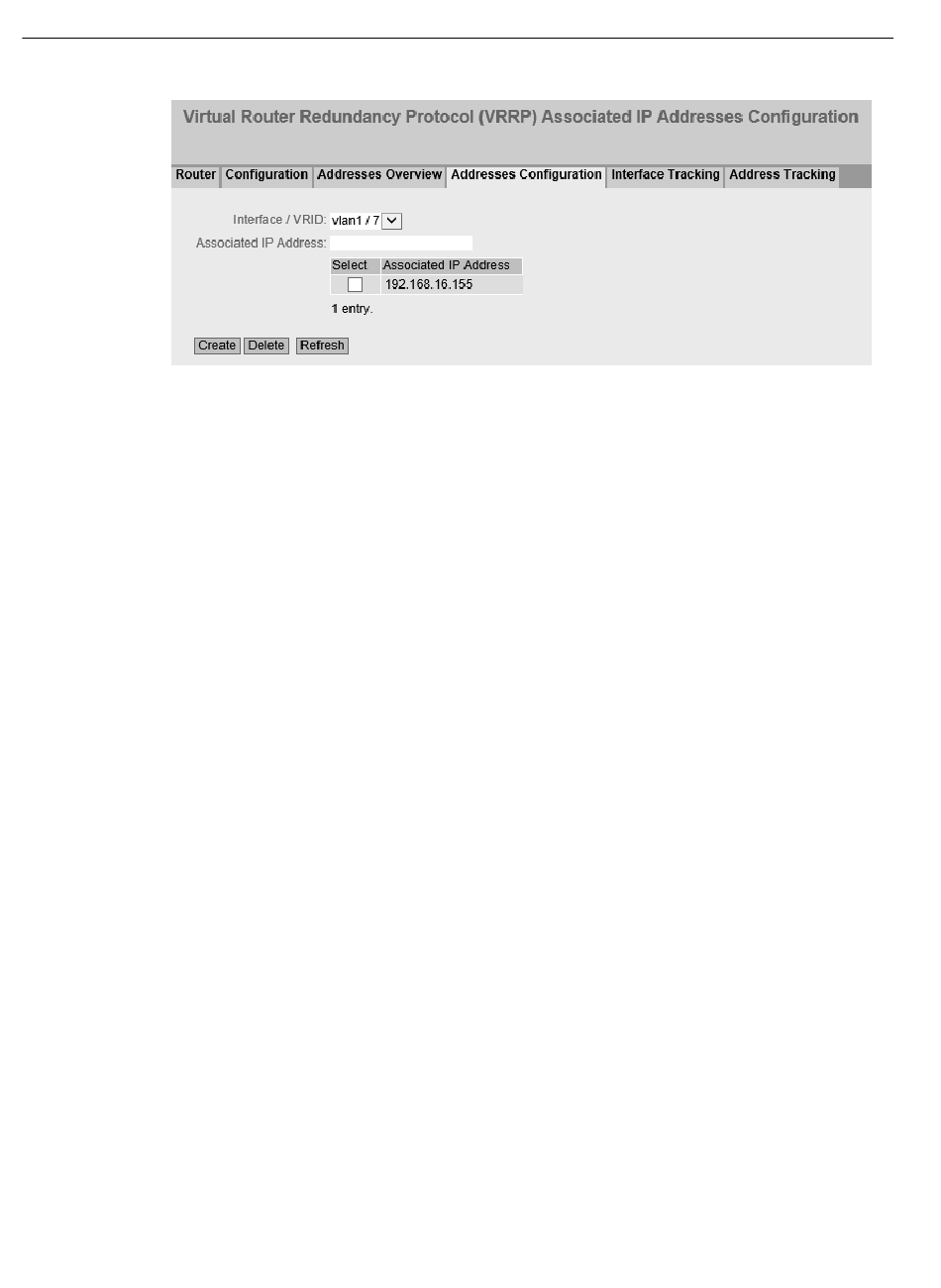

Description des valeurs affichées
La page contient les champs suivants :
• Interface / VRID
Dans la zone de liste déroulante, sélectionnez le routeur virtuel.
• Associated IP Address
Entrez l'adresse IPv4 que le routeur virtuel doit surveiller.
Il est possible de surveiller jusqu'à 10 adresses IPv4.
Le tableau se compose des colonnes suivantes :
• Select
Sélectionnez la ligne que vous voulez supprimer.
• Associated IP Address
Affiche les adresses IPv4 surveillées par le routeur virtuel.
Marche à suivre pour la configuration
1. Dans la zone de liste déroulante "Interface / VRID", sélectionnez l'ID du routeur virtuel.
2. Entrez l'adresse IPv4 que le routeur virtuel doit surveiller.
3. Cliquez sur le bouton "Create". Une nouvelle entrée est créée dans le tableau.
6.6.7.5

Interface Tracking

Introduction
Cette page permet de configurer la surveillance d'interfaces.
Lorsque la liaison d'une interface surveillée passe de "up" à "down", la priorité des interfaces
VRRP associées est réduite. La valeur de réduction de la priorité se configure sur la page "Layer
3 > VRRP/VRRPv3 > Configuration".
468
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Manuel de configuration, 03/2021, C79000-G8977-C248-15
