5.4.2.6 Activation de RSTP+ et enfichage des câbles

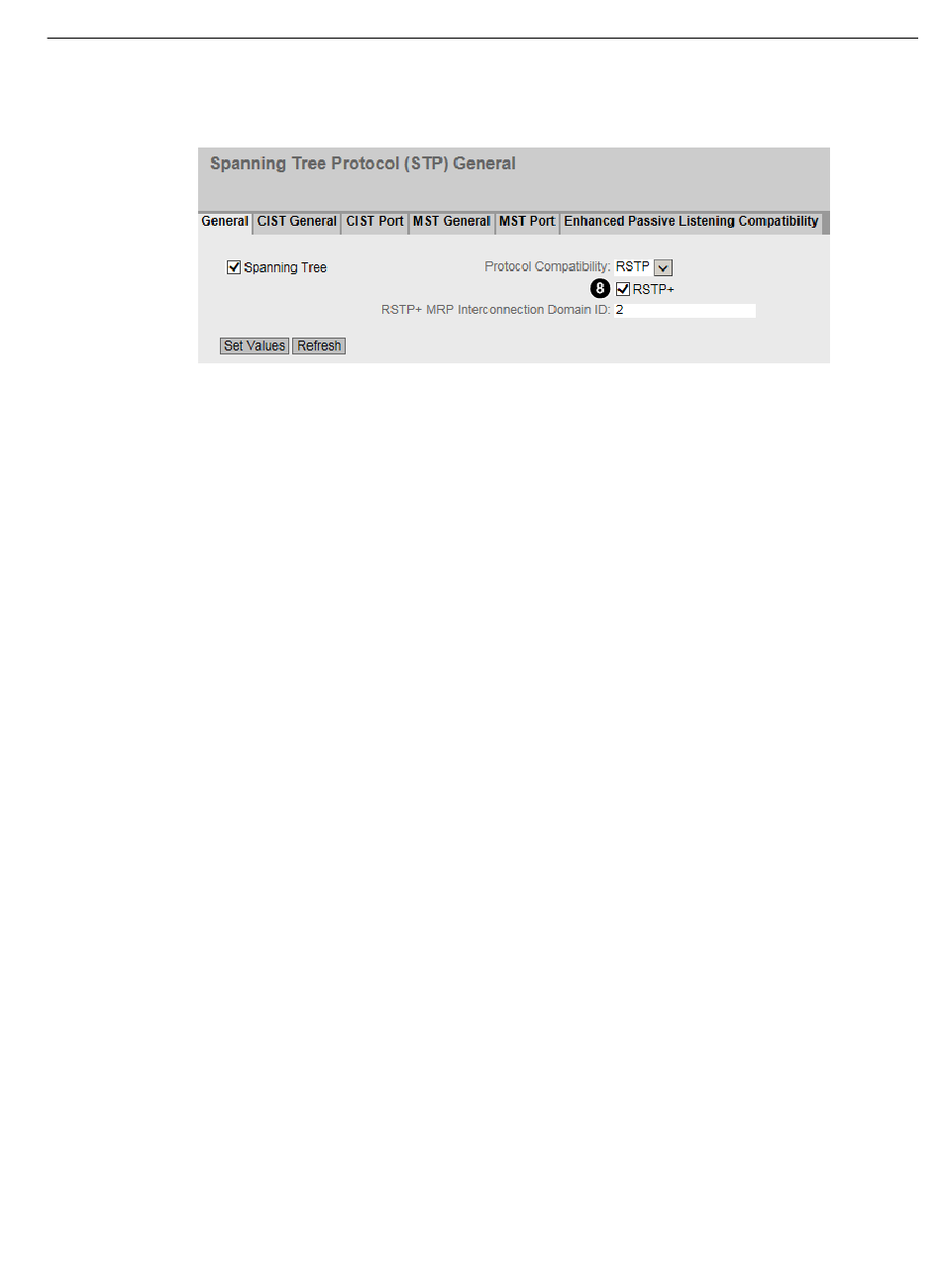

Étape 8 : Activation de RSTP+
Cochez la case "RSTP+". La boîte de dialogue qui s'ouvre, affiche le message "Spanning Tree est
activé sur les ports d'anneau parce que RSTP+ est activé". Ce message s'affiche parce qu'un
fonctionnement parallèle de la redondance en anneau (MRP) et de RSTP sur un port n'est
normalement pas possible. Cliquez sur le bouton "OK" pour fermer la boîte de dialogue.
Si RSTP+ est activé, vous ne pouvez plus modifier les paramètres configurés auparavant. Cliquez
ensuite sur le bouton "Set Values" pour enregistrer la configuration.
Étape 9 : Enfichage des câbles
Après avoir configuré tous les appareils, enfichez les câbles en fonction de la topologie prévue.
La procédure RSTP+ est à présent activée.
5.4.3

HRP

HRP - High Speed Redundancy Protocol
HRP désigne un mode de redondance pour réseaux en anneau. Les commutateurs sont
interconnectés par des ports de réseau en anneau. L'un des commutateurs est configuré comme
gestionnaire de redondance (RM). Les autres commutateurs sont des clients de redondance. Le
gestionnaire de redondance vérifie l'absence d'interruption sur l'anneau à l'aide de télégrammes
de test. Le gestionnaire de redondance émet les télégrammes de test via l'un de ses ports de
réseau en anneau et vérifie qu'ils ont bien été reçus par le second port de réseau en anneau. Les
clients de redondance retransmettent les télégrammes de test.
Si les télégrammes de test du RM ne parviennent pas à l'autre port de réseau en anneau en raison
d'une coupure, le RM interconnecte ses deux ports de réseau en anneau et informe sans délai les
clients de redondance de ce changement. Le temps de reconfiguration après interruption de
l'anneau dure au maximum 300 ms.
Standby redundancy
La redondance de veille est une procédure qui consiste à coupler des anneaux, sécurisés chacun
par High Speed Redundancy, pour les rendre redondants. Un couple d'appareils maître/esclave
qui se surveillent mutuellement via leurs ports de réseau en anneau, est configuré sur l'anneau.
