QoS

6.5.2.1

CoS queue mapping

File d'attente CoS

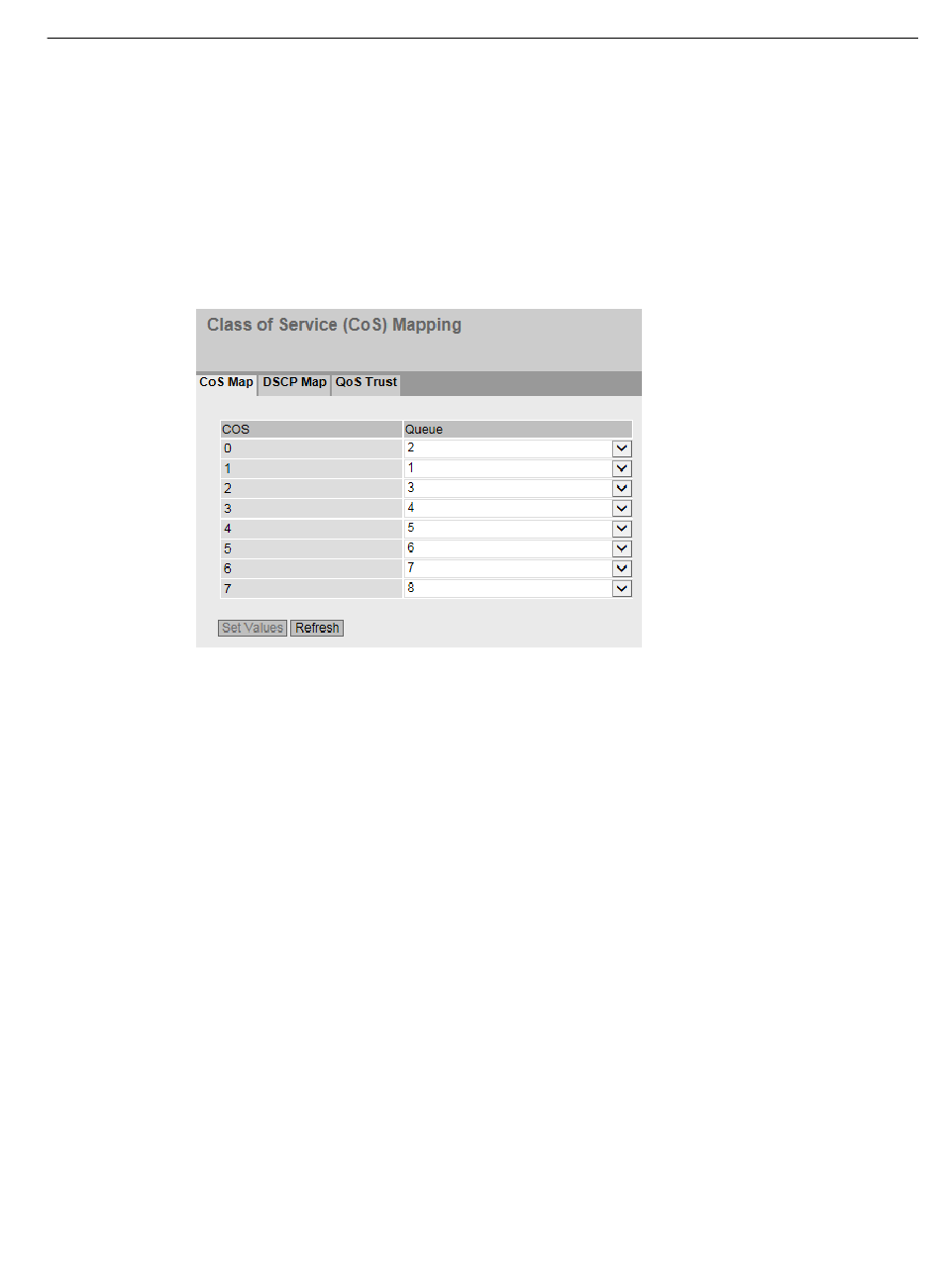

Permet d'affecter des priorités CoS à des files d'attente déterminées (Traffic Queues).
Description des champs affichés
Le tableau se compose des colonnes suivantes :
• CoS
Affiche les priorités CoS des paquets entrants.
• Queue
Sélectionnez dans la zone de liste déroulante la file d'attente de retransmission (priorité de
retransmission) à laquelle la priorité COS est affectée.
La priorité de retransmission est d'autant plus haute que le numéro de file d'attente est élevé.
Dans les files d'attente 1 - 6, le système traite occasionnellement des trames à niveau de
priorité plus faible, même si la file d'attente contient des trames à haute priorité.
Dans les files d'attente 7 - 8, le système traite uniquement des trames à haute priorité tant que
les files d'attente en contiennent.
Les classes de service (COS) sont affectées aux files d'attente (Queue) comme suit :
• COS 0 → Queue 2
• COS 1 → Queue 1
• COS 2 → Queue 3
• COS 3 → Queue 4
• COS 4 → Queue 5
• COS 5 → Queue 6
