4.6.4

Veille

Généralités
Les commutateurs SCALANCE X prennent en charge la redondance en anneau mais aussi
le couplage redondant d'anneaux ou de segments de réseau ouverts (topologies linéaires).
Lors du couplage redondant, des anneaux sont interconnectés via deux liaisons Ethernet.
On configure pour ce faire, dans l'un des anneaux, un couple d'appareils maître/esclave qui
se surveillent mutuellement et qui, en cas de défaut, redirigent le trafic de données de la
ligne Ethernet maître généralement utilisée vers la ligne Ethernet (esclave) de secours.
Redondance de veille

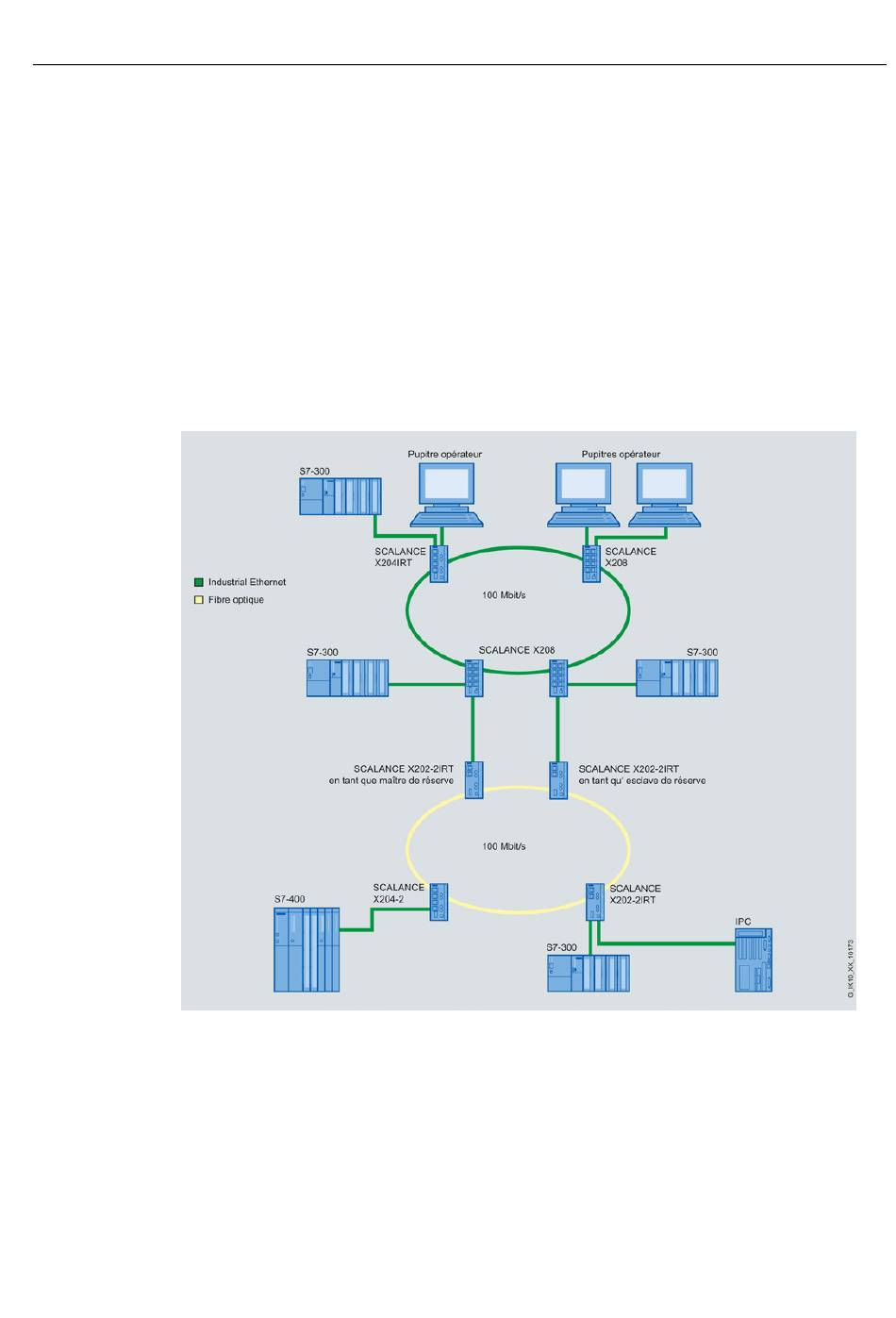

Figure 4-3
Pour réaliser un couplage redondant tel que représenté sur la figure, vous devez configurer
deux appareils comme commutateurs de veille redondante au sein d'un segment de réseau.
Les segments de réseau sont ici des anneaux avec un gestionnaire de redondance (RM, les
commutateurs SCALANCE X202-2IRT dans l'exemple). Les anneaux peuvent également
être des segments de réseau en topologie linéaire.
SCALANCE XM-400/XR-500 Web Based Management
Manuel de configuration, 05/2014, C79000-G8977-C248-07
Exemple de couplage redondant de deux anneaux SCALANCE X-200 IRT
