Description Des Valeurs Affichées - Siemens SIMATIC NET SCALANCE XM-400 Manuel De Configuration

Configuration avec le Web Based Management
6.6 Le menu "Layer 3 (IPv4)"
Tous les autres sous-réseaux sont créés sur cette page. Un sous-réseau est toujours associé à une
interface. L'interface se configure dans l'onglet "Configuration".
Description des valeurs affichées
La page contient les champs suivants :
• Interface
Sélectionnez l'interface voulue sur laquelle vous voulez configurer un nouveau sous-réseau.
• Loopback
Activez ou désactivez la propriété "Loopback" de l'interface.
Si vous voulez activer la propriété "Loopback"pour une internface IP, le VLAN affecté ne doit
pas posséder de member ports.
L'interface IP n'étant pas connectée à des ports physiques, l'état de fonctionnement de
l'interface IP n'est pas lié à l'état de connexion des ports physiques. L'interface Loopback est
joignable tant que l'appareil est alimenté avec une tension adéquate.
L'interface Loopback permet d'accéder à l'appareil.
Remarque
Une interface configurée comme Loopback doit se trouver dans un propre sous-réseau avec
un masque de sous-réseau d'au moins 30 bits.

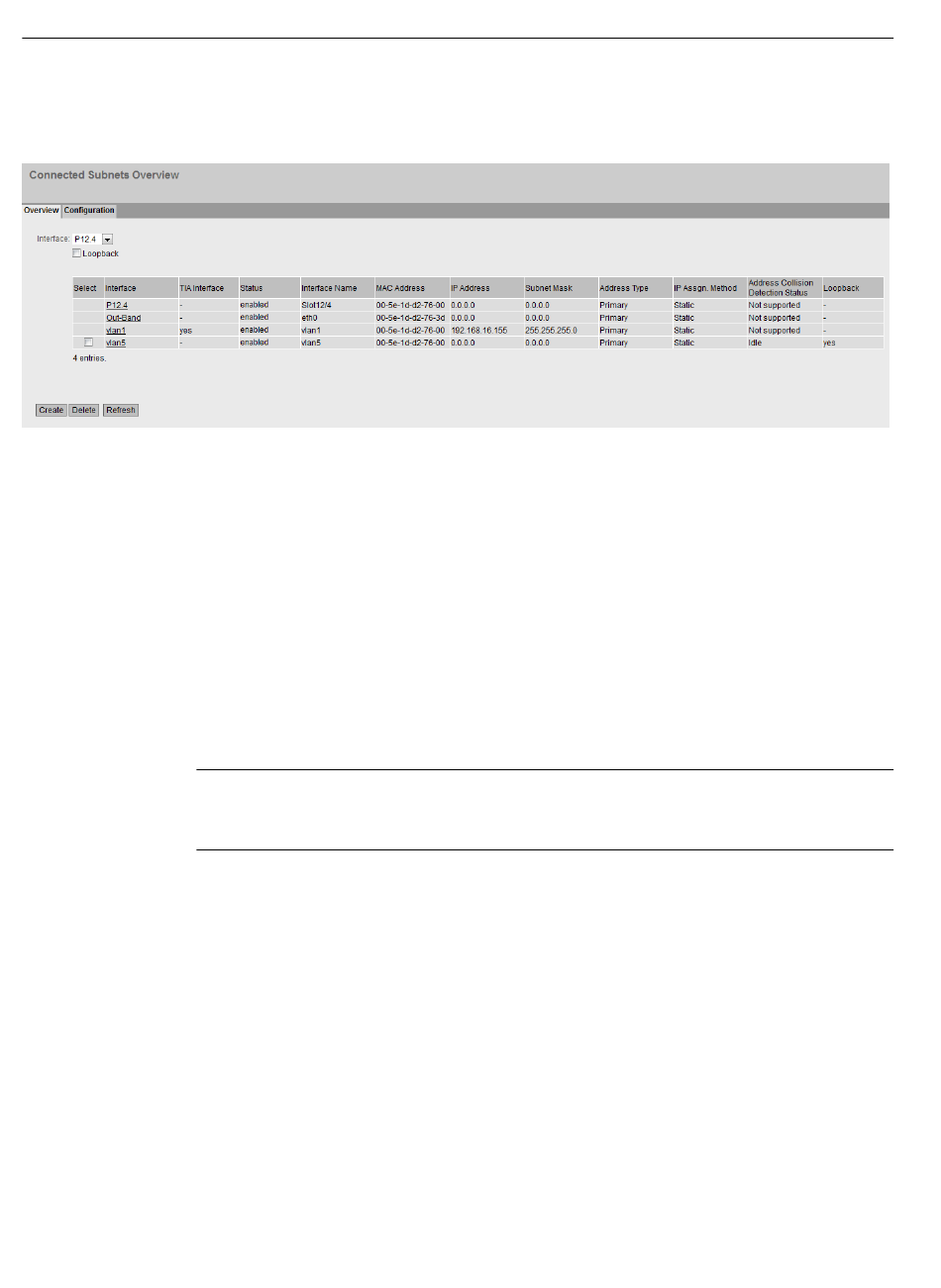

Le tableau se compose des colonnes suivantes :
• Select
Sélectionnez la ligne que vous voulez supprimer.
• Interface
Affiche l'interface.
• TIA Interface
Affiche l'interface TIA sélectionnée.
• Status
Affiche l'état de l'interface WLAN
• Interface Name
Affiche le nom de l'interface.
• MAC Address
Affiche l'adresse MAC.
