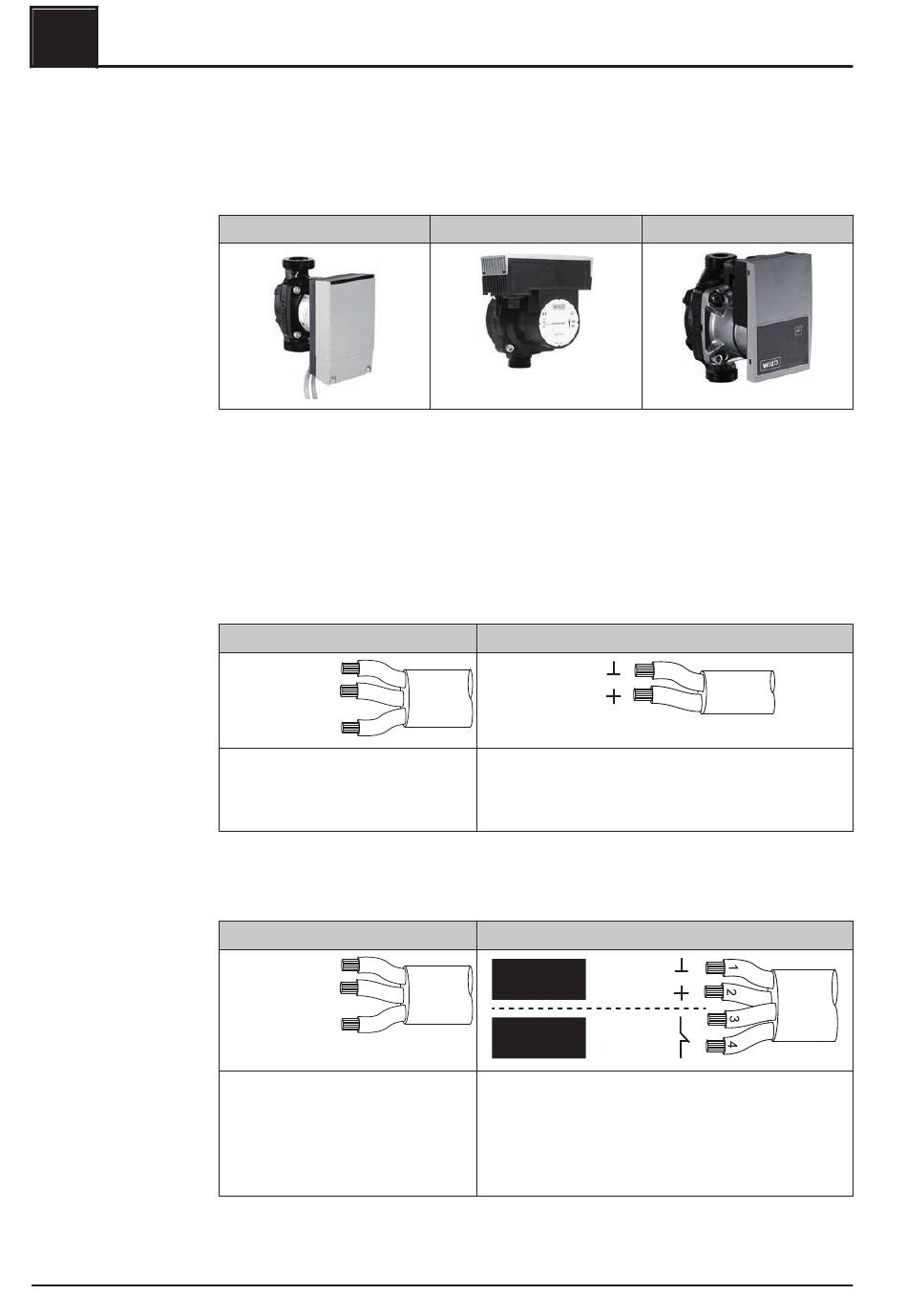

2.3 Plans de branchement selon les types de pompes
28
Selon le groupe de pompes utilisé, trois types différents de pompes sont utilisés au
total :
WILO Stratos Para
En fonction du type de pompe, une différenciation est faite entre le câble de comman‐
de à 2 pôles (WILO Stratos TEC, WILO Yonos Para) et le câble de commande à 4 pô‐
les (WILO Stratos Para) pour le branchement. Selon le type de pompe utilisé, les con‐
signes de raccordement suivantes doivent être respectées lors du câblage :
Type de pompe avec câble de commande à 2 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la
sortie de pompe de la carte
Type de pompe avec câble de commande à 4 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la
sortie de pompe de la carte
Froling SARL | FR-67450 Mundolsheim, 1 rue Kellermann | www.froling.fr
Branchement électrique et câblage
Plans de branchement selon les types de pompes
WILO Stratos TEC
Câble de commande à 2 pôles
(bleu)
(brun)
Raccorder le câble de commande à la sortie PWM de
la carte ; pour ce faire, respecter la polarité :
- câble bleu à la masse
- câble marron à la borne positive
Câble de commande à 4 pôles
(brun)
PWM
(blanc)
(bleu)
non
utilisé
(noir)
Raccorder le câble de commande à la sortie PWM de
la carte ; pour ce faire, respecter la polarité :
- câble marron à la masse
- câble blanc à la borne positive
Ne pas utiliser les deux autres câbles (bleu, noir) et les
isoler le cas échéant
WILO Yonos Para
