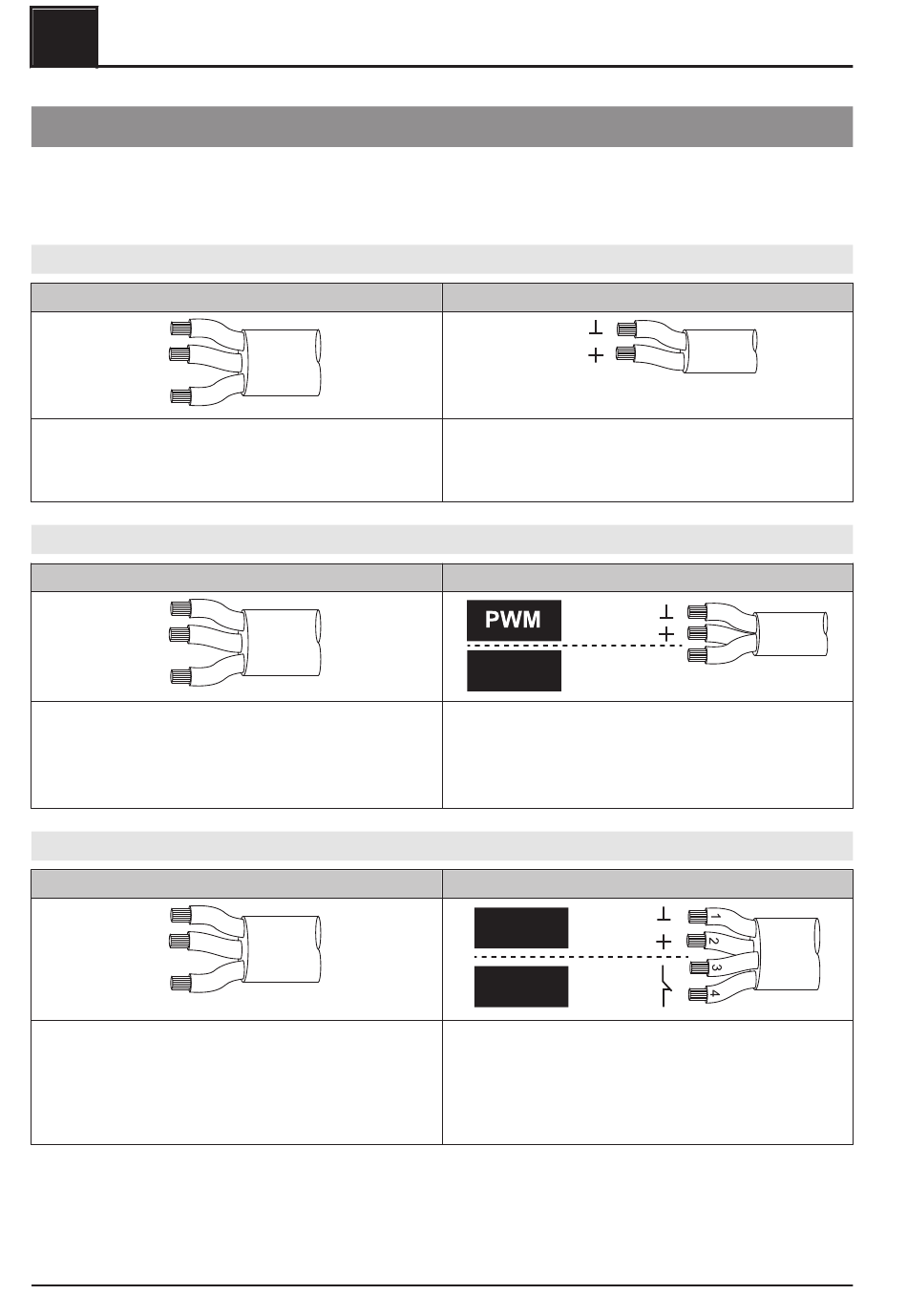

2.4 Consignes de raccordement selon les types de pompes

En fonction du type de pompe, une différenciation est faite entre le câble de commande à 2 pôles, à 3 pôles et à
4 pôles pour le branchement. Selon le type de pompe utilisé, les consignes de raccordement suivantes doivent
être respectées lors du câblage :
Type de pompe avec câble de commande à 2 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la sortie de pompe de la
carte
Type de pompe avec câble de commande à 3 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la sortie de pompe de la
carte
Type de pompe avec câble de commande à 4 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la sortie de pompe de la
carte
28
Branchement électrique et câblage
Consignes de raccordement selon les types de pompes
(bleu)
(brun)
Raccorder le câble de commande à la sortie PWM de la
carte ; pour ce faire, respecter la polarité :
- fil bleu à la masse
- fil marron à la borne positive
non
utilisé
Raccorder le câble de commande à la sortie PWM de la
carte ; pour ce faire, respecter la polarité :
- fil bleu à la masse
- fil marron à la borne positive
Ne pas utiliser le fil noir et isoler le cas échéant
PWM
non
utilisé
Raccorder le câble de commande à la sortie PWM de la
carte ; pour ce faire, respecter la polarité :
- fil marron à la masse
- fil blanc à la borne positive
Ne pas utiliser les deux autres fils (bleu, noir) et les isoler le
cas échéant
Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr
Câble de commande à 2 pôles
Câble de commande à 3 pôles
(bleu)
(brun)
(noir)
Câble de commande à 4 pôles
(brun)
(blanc)
(bleu)
