2
Branchement électrique et câblage
Modules d'extension
Raccordement d'une vanne directionnelle
Si une vanne directionnelle est raccordée à une sortie de pompe à régulation de vites‐
se, l'utilisation d'un circuit RC est impérative.
En outre, pour la sortie de pompe utilisée, une vitesse de rotation minimum de 100%
doit être réglée côté commande.

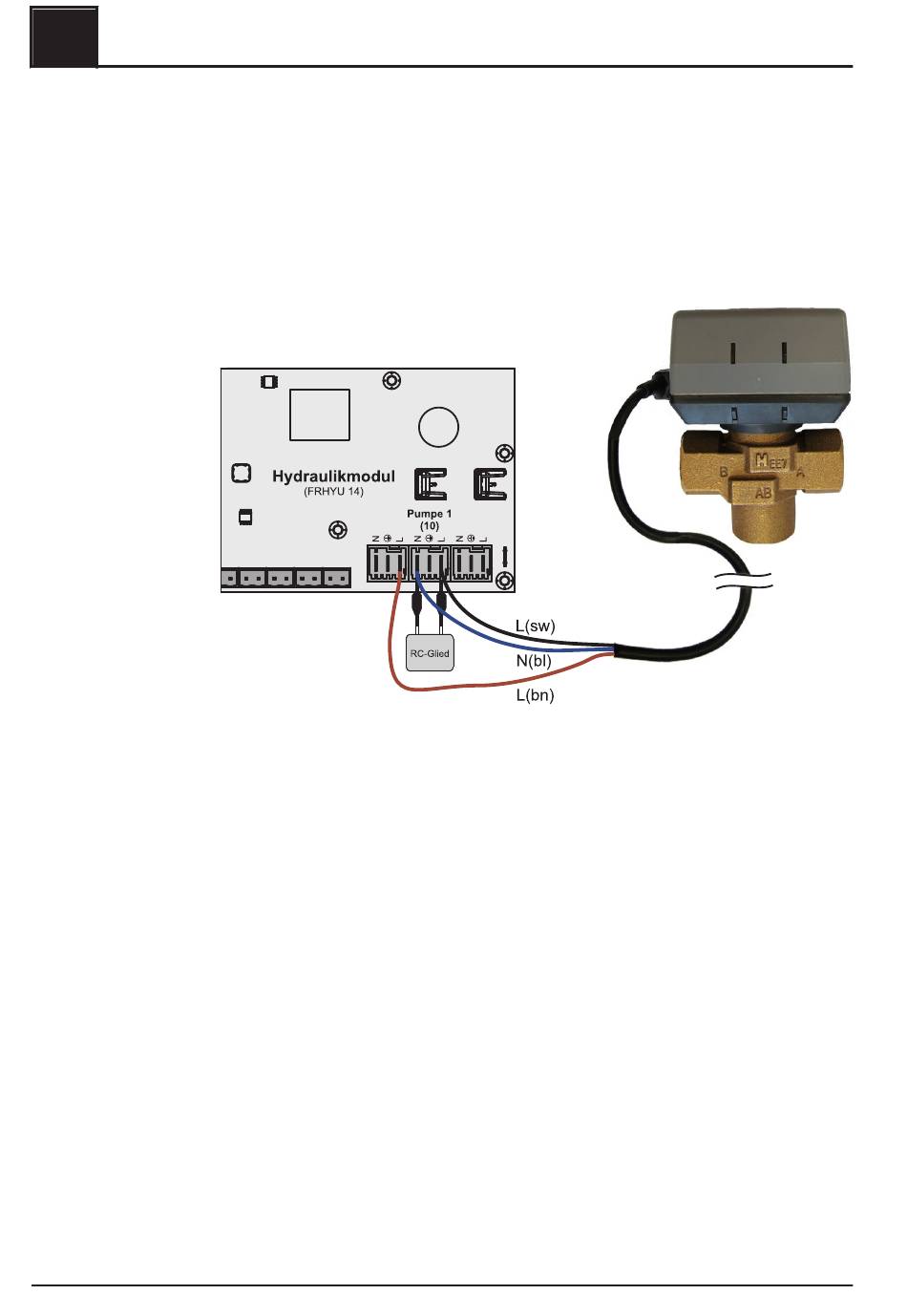

Exemple de raccordement :
Le conducteur extérieur L(bn) peut être branché au conducteur extérieur de l'alimenta‐
tion secteur du module ou au module principal, la sortie HKP0/relais du brûleur à la
broche « LV ».
16
Froling SARL | FR-67450 Mundolsheim, 1 rue Kellermann | www.froling.fr
