HWAM Autopilot IHS 3630 Manuel D'utilisation page 38

3. Échappement par l'arrière. Celui-ci est fermé en usine par une plaque vissée. L'échappement est ainsi
caché derrière la plaque arrière.
4 Plaque d'habillage amovible. Doit toujours être montée sur les poêles installés contre une cloison
inflammable.
5. Bouclier à chaleur amovible. Doit toujours être montée sur les poêles installés contre une cloison
inflammable.
6. Bouclier à chaleur amovible, sous le tiroir à cendres. Peut être utilisé comme couvercle lorsque l'on
sort le tiroir à cendres pour le vider.
Connexion et préparation de HWAM Autopilot IHS
Avant d'utiliser le poêle, celui-ci doit être connecté et prêt. Commencez par brancher l'adaptateur élec-
trique à l'Airbox, qui se trouve dans l'espace sous la chambre de combustion.

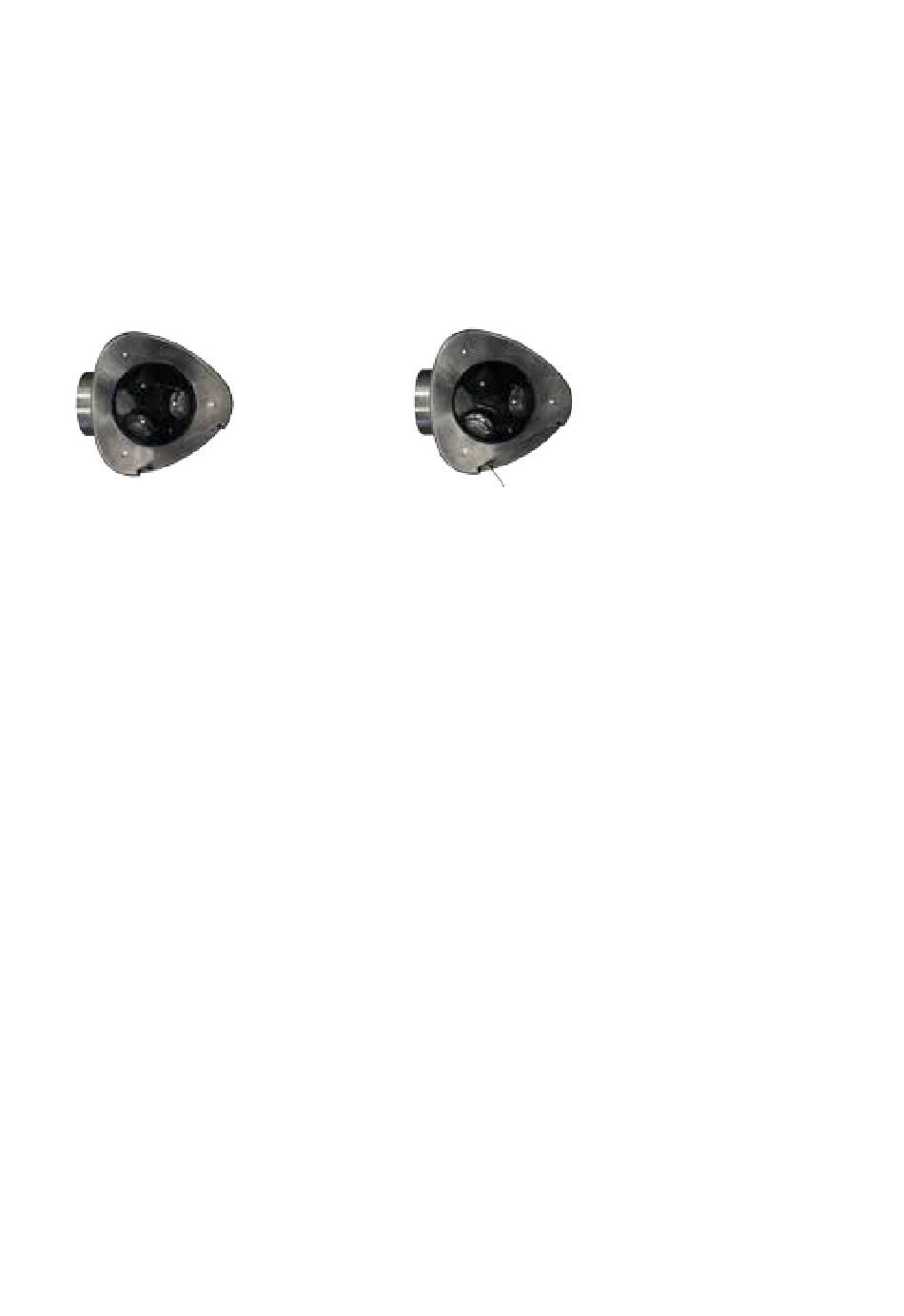

Airbox sans connexion électrique
Suivez les instructions dans le manuel séparé pour relier le poêle, le capteur de température ambiante
et l'application. Si vous ne souhaitez pas utiliser une application pour contrôler le poêle, vous pouvez
acheter une télécommande. Dans ce cas, suivez les instructions du manuel fourni avec la télécommande.
La télécommande remplace le capteur de température ambiante et l'application.
Avant d'allumer le poêle pour la première fois, il est important d'exécuter un test d'auto-évaluation du
système pour s'assurer que tout fonctionne correctement. Consultez les instructions séparées pour
l'application ou la télécommande pour obtenir davantage d'informations.
Raccordement à la cheminée
Les poêles comportent une sortie de fumées à l'arrière et sur le dessus. Il peut ainsi être raccordé soit par
le dessus à un conduit de raccordement conforme en acier, soit par l'arrière directement à une cheminée.
Coupe verticale du conduit de fumées (illustration C):
C1 : Sortie de fumée arrière, par le haut.
C2 : Sortie de fumée arrière.
1. Conduit de raccordement en acier.
2. Coude s'ajustant dans le manchon de sortie des fumées du poêle.
3. Cheminée maçonnée.
4. Manchon encastré dans la maçonnerie. S'adapte au conduit de raccordement.
5. Rosace. Dissimule le scellement effectué autour du manchon dans la maçonnerie.
6. Jointure. A boucher à l'aide d'un cordon d´étanchéité.
7. Conduits de fumée du poêle HWAM.
8. Plaque de protection dans la plaque arrière extérieure : à briser lorsque l'échappement doit se faire
par l'arrière.
9. Couvercle vissé : à visser sur la plaque supérieure lorsque l'échappement doit se faire par l'arrière.
10. Manchon à fumée : à visser sur la face arrière lorsque l'échappement doit se faire par l'arrière.
11. Registre de réglage dans le conduit de fumée.
12. Trappe de nettoyage.
13. Conduit de fumée pour l'échappement par l'arrière.
TM
Airbox avec connexion électrique
38
