Blocs de programme
5.6 Blocs pour fonctions de temporisation
5.6.2
Temporisation à la désactivation
Fonction
Lors de la transition 0 → 1 de l'entrée "Déclencheur" la sortie est mise à 1 et le temps
configurable de la temporisation à la désactivation démarre. Durant la temporisation, la
sortie reste à 1. Après écoulement de la temporisation, la sortie est remise à 0.
Lors de la transition 0 → 1 de l'entrée "Mise à 0" la Temporisation à la désactivation et la
sortie sont remises à 0.
Tr
Toff
R
Q

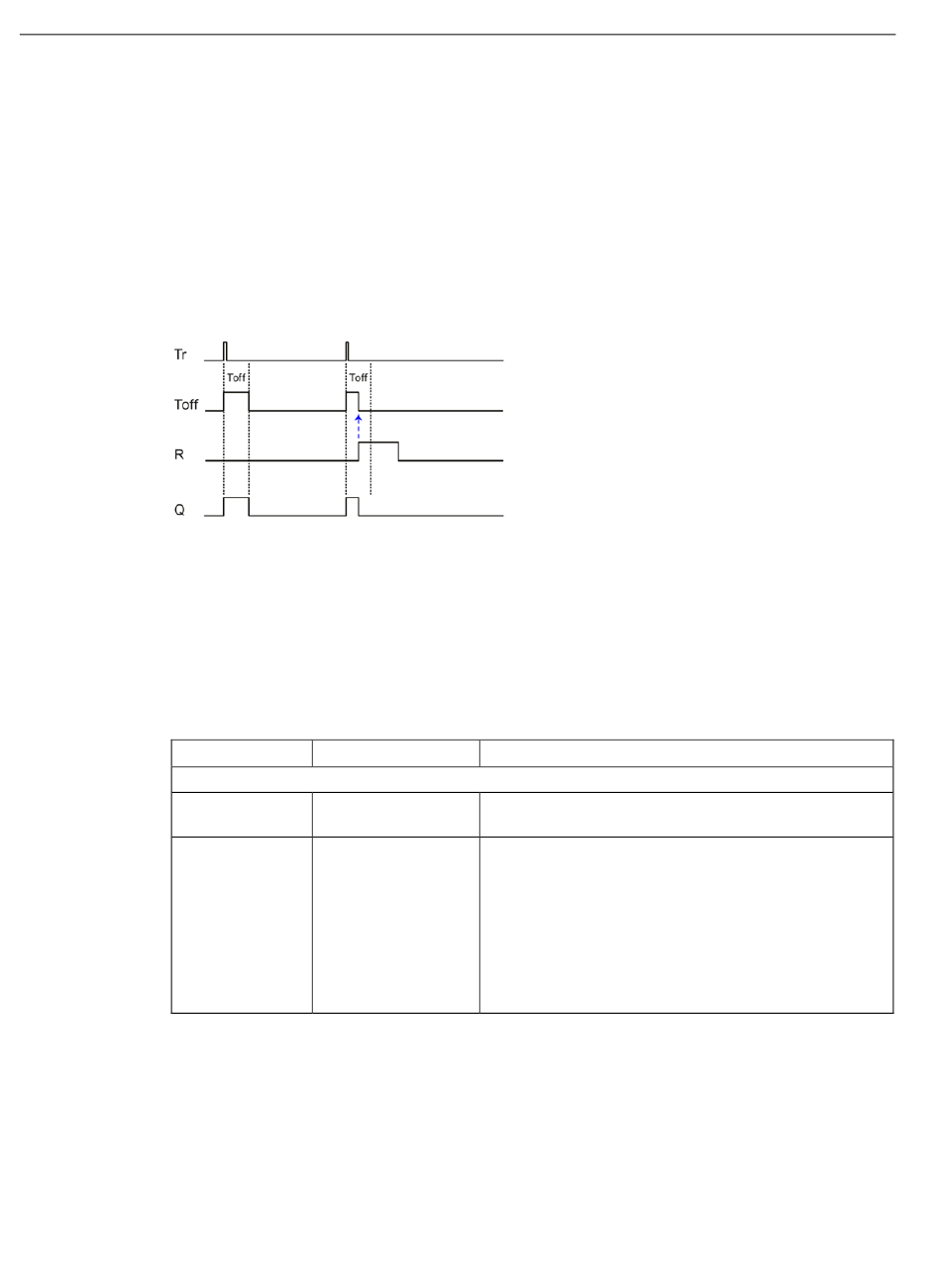

Figure 5-3
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
224
Déclencheur
Temporisation à la désactivation
Mise à 0
Sortie
Chronogramme d'un bloc "Temporisation à la désactivation"
Plage de valeurs
Vrai / Faux
•
Entrée / Sortie /
•
Mémento TOR
STATUS_ERROR
•
Description
Paramètres d'autorisation, voir chapitre Paramètres
souvent utilisés (Page 213).
Lors de la transition 0 → 1, la temporisation à la désacti-
vation démarre.
Après écoulement de la temporisation à la désactivation,
la sortie est mise à 0.
Si l'option "Vrai" est sélectionnée, le déclencheur est
toujours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais
traité.
Instructions de service, 07/2018, C79000-G8977-C480-02
RTU3010C
