3.8 Connexion d'appareils à la carte d'extension
La carte d'extension HART/RS485 est équipée de résistances de sécurité positive internes
commutables. Les résistances de terminaison doivent en revanche être posées à l'extérieur
sur les deux extrémités du bus.
Les résistances de sécurité positive impliquent également une consommation de courant
plus élevée, raison pour laquelle ces résistances sont mises hors circuit hors du cycle
d'actualisation. C'est pourquoi, en Mode veille de la RTU, la communication avec les autres
composants du bus n'est possible qu'avec des restrictions.
Remarque
Connexion à de bornes
• Les connexions RS485 ne sont pas protégées contre la connexion de 24 V DC aux
bornes "A" et "B".
• Pour assurer le bon fonctionnement en présence d'abonnés de bus à alimentation
externe, raccordez les bornes de potentiel des abonnés au potentiel de référence de la
RTU. La carte d'extension possède à cette fin la borne "CTRL M".

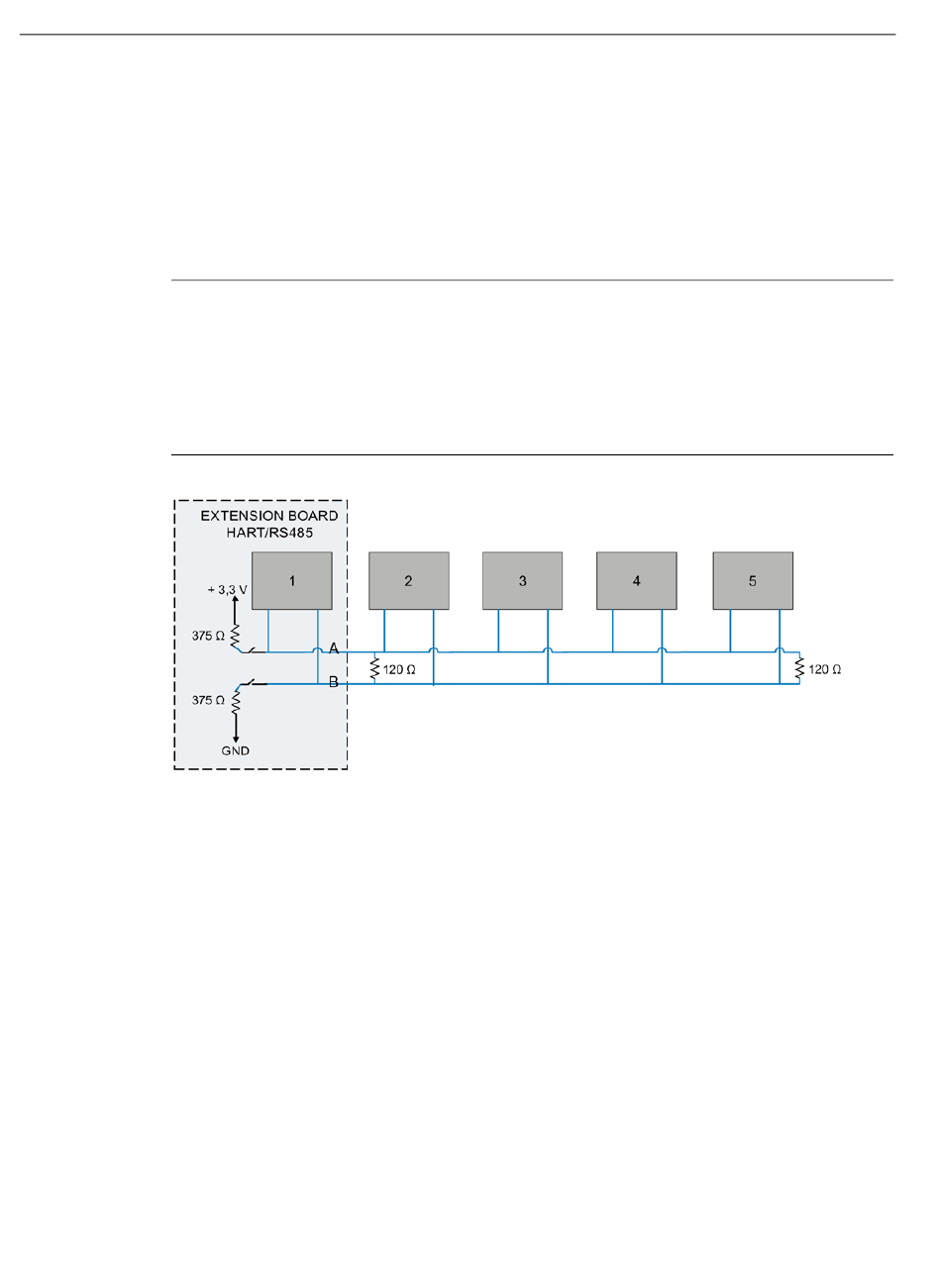

Figure 3-10
72
Connexion d'appareils Modbus à la carte d'extension
