3.7 Connexion de la RTU
Connexion d'un transducteur de mesure à 4 fils avec alimentation externe

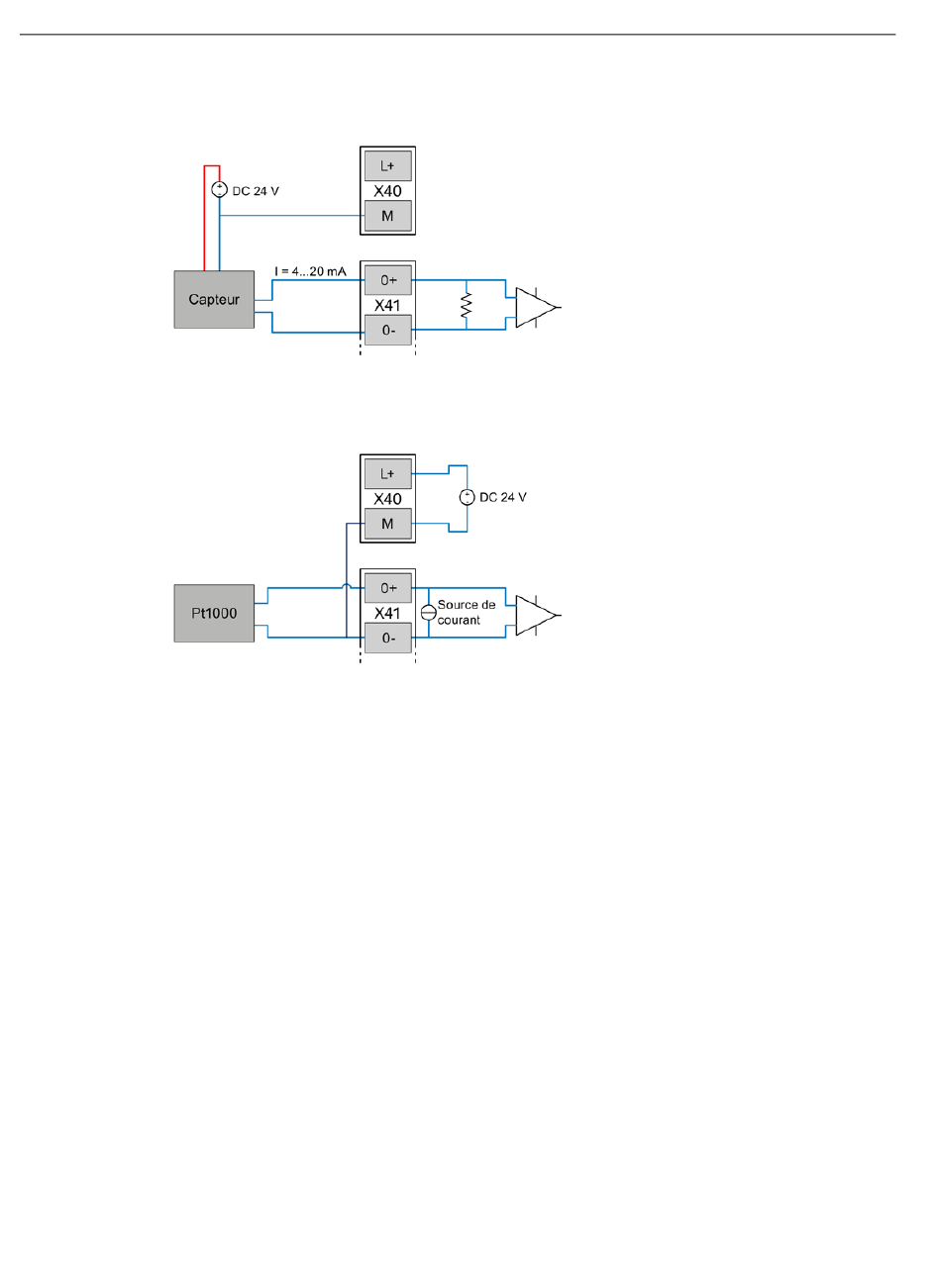

Figure 3-8
Connexion d'une sonde de température
Figure 3-9
Connexion de la sortie de commande 12/24 V X11 à des capteurs et contacts
Connectez l'alimentation des capteurs et/ou contacts au bornier X11.
● M
● L+ Tension DC 12/24 V
Cette connexion n'est pas conçue pour l'alimentation d'actionneurs puissants. Tenez compte
de la puissance maximale absorbée mentionnée au chapitre Caractéristiques techniques
(Page 291).
Vous définissez la valeur de tension (12 ou 24 V) dans WBM ("Mode d'exploitation" >
"Alimentation").
70
Connexion d'un transducteur de mesure à 4 fils avec alimentation externe
Connexion d'une sonde de température
Potentiel de référence
