Montage de la RTU
Remarque
Blocage des blocs-modules de piles sur le rail DIN symétrique
En cas de montage dans un boîtier de protection disponible comme accessoire, deux butées
d'arrêt sont fournies pour être montées aux deux extrémités du groupe d'appareils sur le rail
DIN symétrique. Les butées d'arrêt empêchent la RTU et le bloc-batterie de se désolidariser
en cas de sollicitations mécaniques.
Si vous ne montez pas la RTU et le bloc-batterie dans un boîtier de protection de la gamme
d'accessoires, vous pouvez empêcher le décalage du bloc-batterie par un dispositif adéquat,
par une butée d'arrêt Siemens 8WA1808 p. ex.
En cas d'utilisation en zones ATEX ou IECEx, veuillez tenir compte de la note relative au rail
DIN symétrique utilisé au chapitre Consignes pour une mise en œuvre en atmosphère
explosible conformément à ATEX / IECEx (Page 58).
● Si vous utilisez un bloc-batteries, commencez à l'étape 1.
● Si vous n'utilisez pas de bloc-batterie, commencez à l'étape 3.
Tableau 3- 1 Marche à suivre pour le montage
Etape
RTU3010C
Instructions de service, 07/2018, C79000-G8977-C480-02
Exécution
1
Retirez les caches sur le côté gauche de la RTU.
Si vous utilisez plus d'un module de piles, retirez
les caches de tous les modules de piles, à l'excep-
tion du cache du module de piles à l'extrême
gauche :

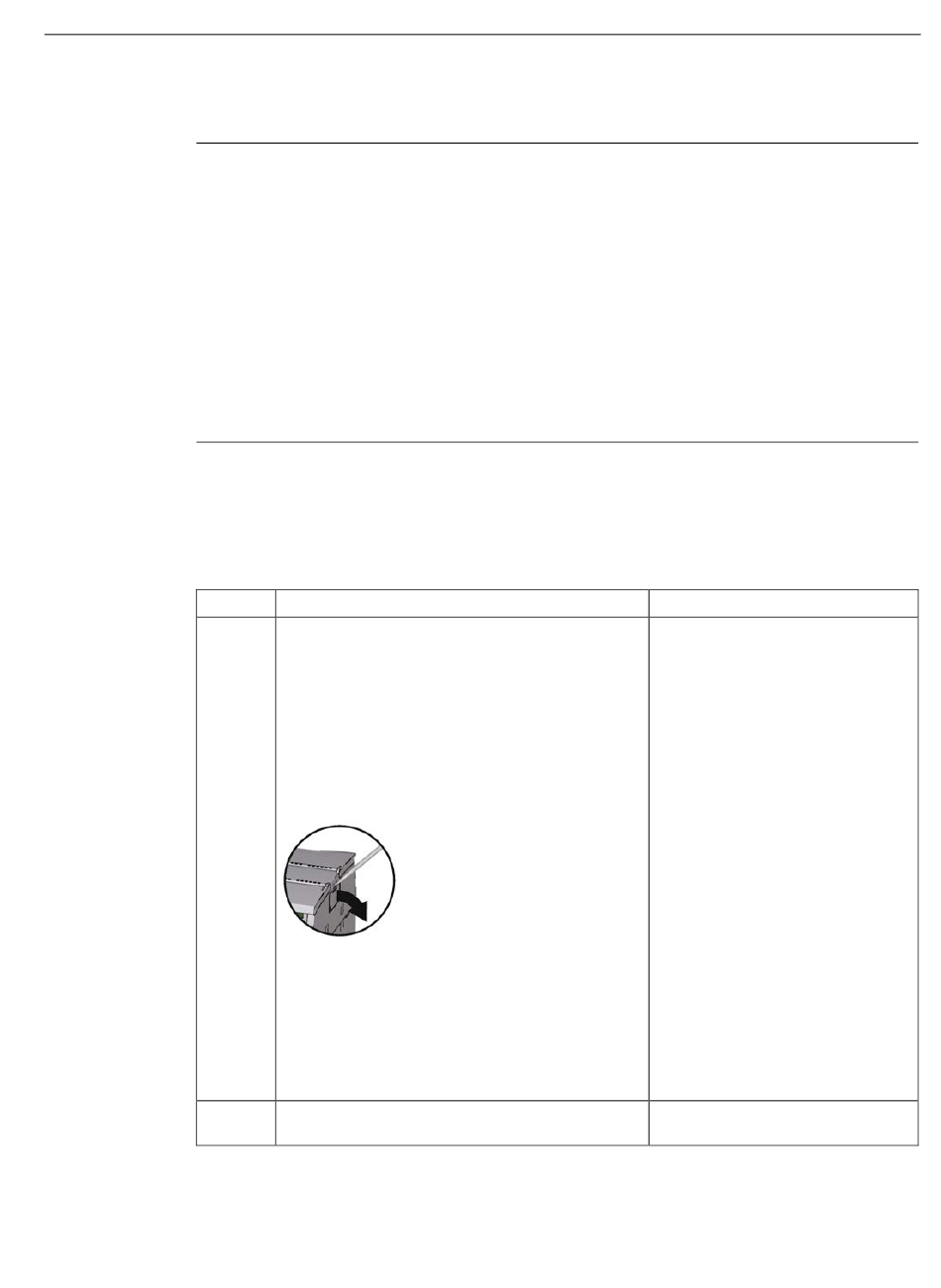

1. Introduisez la pointe d'un tournevis dans la
fente au-dessus du couvercle.
2. Faites levier avec précaution pour dégager le
couvercle de son logement.
3. Sur chaque bloc-batterie utilisé, enfichez le
connecteur intermédiaire mâle à 12 points four-
ni dans le connecteur femelle droit.
Attention :
Ne placez à ce moment-là pas encore de piles
dans les modules de piles. Voir chapitre Mise
en service et démarrage de la RTU (Page 73).
2
Fixez le rail symétrique sur le boîtier de protection.
Connexion, montage et mise en service
3.5 Montage de la RTU
Notes et explications
Recommandation : Rangez les
couvercles pour un usage ultérieur
dans un endroit sûr.
Utilisez un rail symétrique DIN de 35
mm.
63
