3 Installation
3 Installatie
3 Installation
6
7
5
4 3
2
1
35
35
100
100

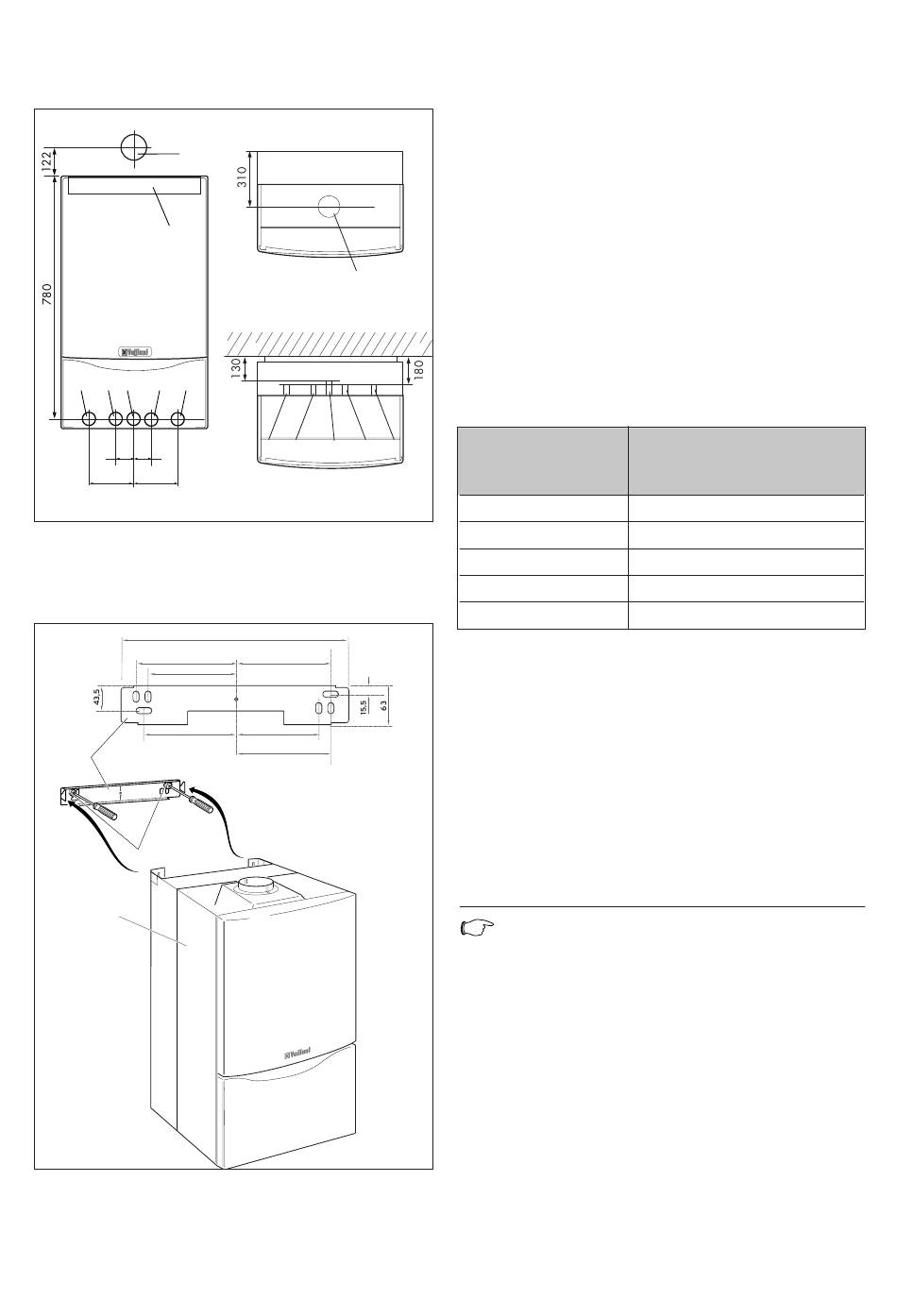

Fig. 3.7b: Dimensions de raccordement
Afb. 3.7b: Aansluitingen
Abb. 3.7b: Anschlussabmessungen
171
147
154
1
2
3
Fig. 3.8: Suspension de l'appareil
Afb. 3.8: Wandketel monteren
Abb. 3.8: Gerät aufhängen
30
6
5
4
3
2
1
424
164,5
140
164

3.10 Dimensions de raccordement VUI 282-7

Légende:
1 Retour chauffage
2 Raccord d'eau froide
3 Raccord du gaz
4 Raccord d'eau chaude
5 Départ chauffage
6 Raccord du conduit d'amenée d'air/d'évacuation gaz
fumées
7 Support de suspension
Départ chauffage
Eau chaude
Raccord de gaz
Eau froide
Retour chauffage
Tableau 3.2b: Diamètre des tuyaux et filetage VUI 282-7

3.11 Suspension de l'appareil

• Déterminez l'emplacement de montage sur le mur en
tenant compte des dimensions de l'appareil, des
dimensions de raccordement et des espaces de
montage nécessaires.
• A l'aide des vis (2), fixez le support de suspension (1)
au mur et orientez-le.
• Suspendez l'appareil sur le support de suspension.
Remarque!
Les conduites d'écoulement
de la vanne d'arrêt côté chauffage et de la
vanne d'arrêt côté eau potable doivent être
mises en place avant d'accrocher l'appareil, ceci
pour des raisons de simplification des travaux.
Instructions d'installation/Installatievoorschriften/Installationsanleitung VUI 280-7, 282-7
Diamètre
Ø 22 mm
Ø 15 mm
Ø 3/4 raccord à compression
Ø 15 mm
Ø 22 mm
