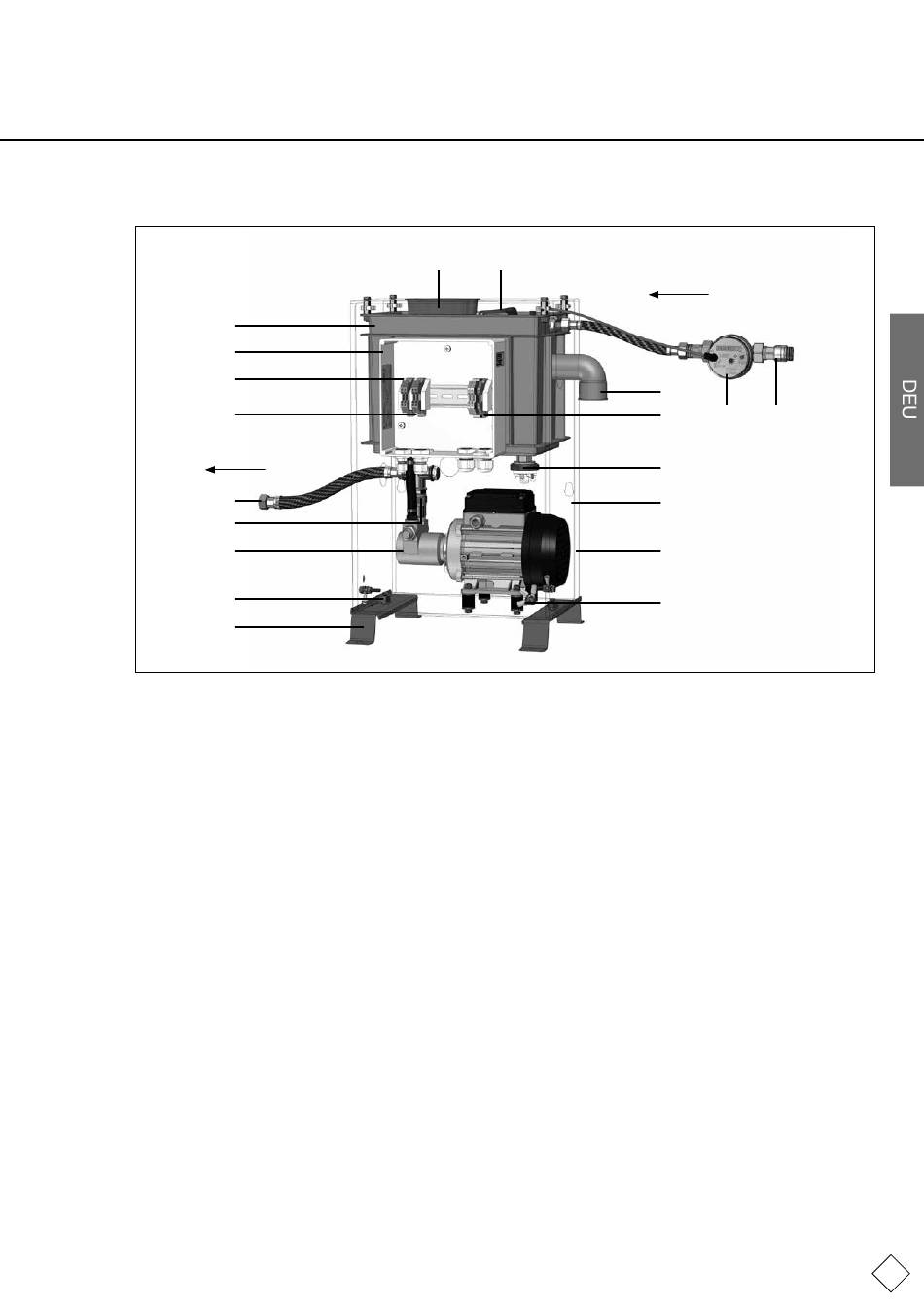

2.4 Bauteile, Ausrüstung
4
11
18
17
System
10
15
9
13
12
1. Rückschlagventil
2. Wasserzähler mit Impulsausgang (IWZ / pwm)
3. Schwimmerventil zur Nachspeisung mit Systemtrennung
4. Systemtrennbehälter
5. Deckel für Gehäusezugang zum Systemtrennbehälter
6. Überlaufanschluss des Systemtrennbehälters
7. G ehäuse (nur Kanten dargestellt; Erdungsanschluss
an d. Vorderseite mit Aufkleber gekennzeichnet)
8. Druckschalter für Trockenlaufschutz der Pumpe
9. Pumpe
10. Druckschlauch – Anschluss zur Anlage
11. Klemmkasten mit Anschlusskontakten auf Hutschiene
(und transparentem Deckel)
5 3
12. Fußbleche als Ausrüstungsoption
13. Verschraubungen zugehörig zu Pos.12
14. Abnehmbare Seitendeckel des Gehäuses
(nur Kanten dargestellt)
15. R ückschlagventil (Verhindert Rückfluss aus System in
den Wasserkasten)
16. Externer Schutzleiteranschluss
17. Klemmenblock zum Anschluss des Druckschalters
u. zur elektrischen Verbindung (bauseitig) zur SPC
18. Klemmenblock zum Anschluss des Impulswasserzählers
u. zur elektrischen Verbindung (bauseitig) zur SPC
19. Klemmenblock zum Anschluss der Pumpe und
elektrischen Verbindung (bauseitig) zur SPC
Zulauf
6
19
2 1
8
14
7
16
