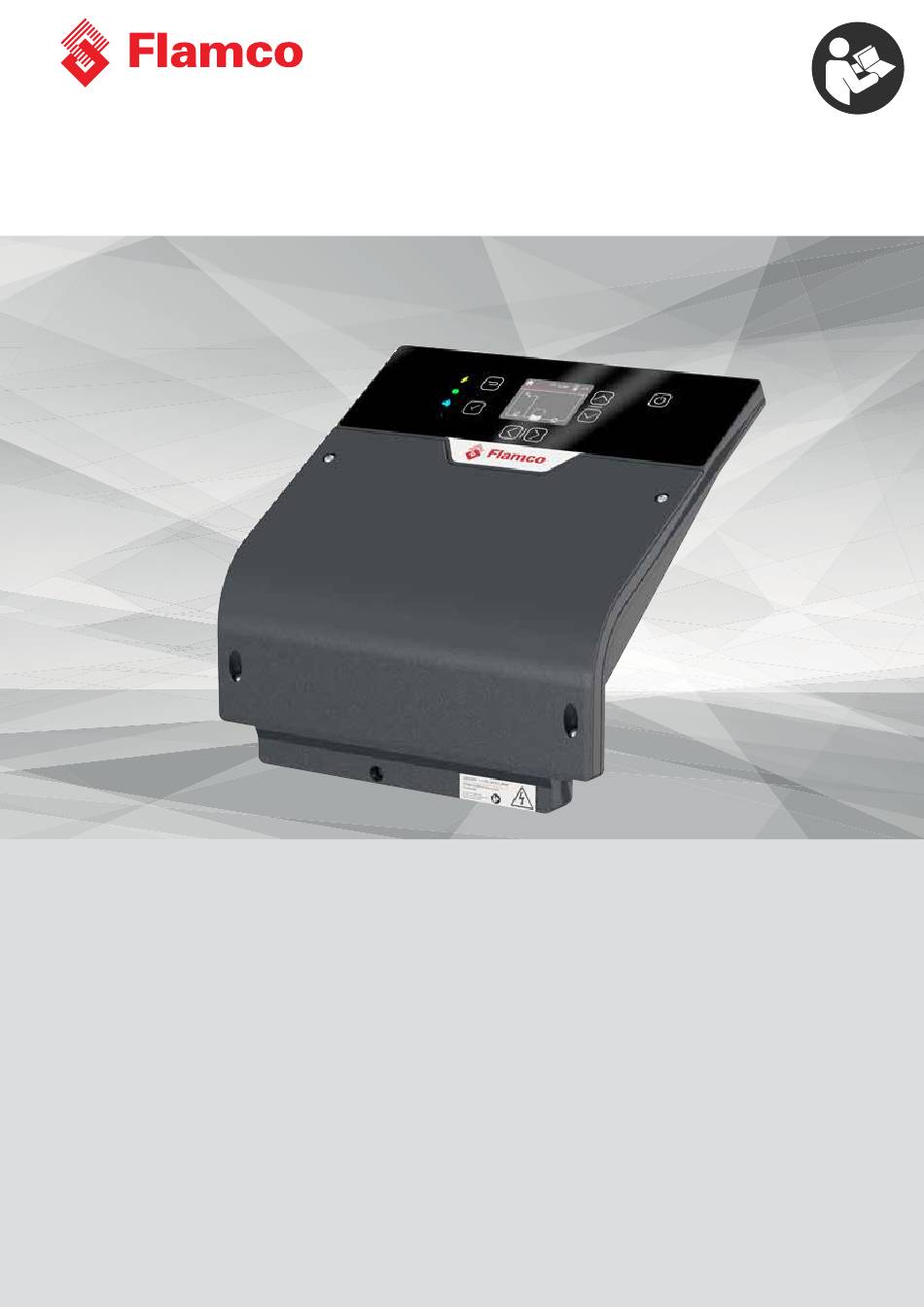

- Page 1 Guide de connectivité Flextronic Guide de connectivité Guide d'installation et mode d'emploi - Passerelle Flamconnect - Sorties analogiques - Sorties numériques (distinctes) - Interface de Gestion Technique de Bâtiment (GTB) www.flamcogroup.com/manuels 09/2020...
-
Page 2: Table Des Matières
2.1 Détails du câblage ............................ 3 2.2 Passerelle Flamconnect ........................... 3 2.3 Connectivité GTB Modbus et Bacnet ......................4 2.4 Automates Flamco interconnectés ......................4 2.5 Signaux de sorties analogiques (client) ....................4 2.6 Signaux de sorties numériques (distincts) ....................5 3.Configuration sans fil et paramètres .................... -
Page 3: Utilisation Correcte

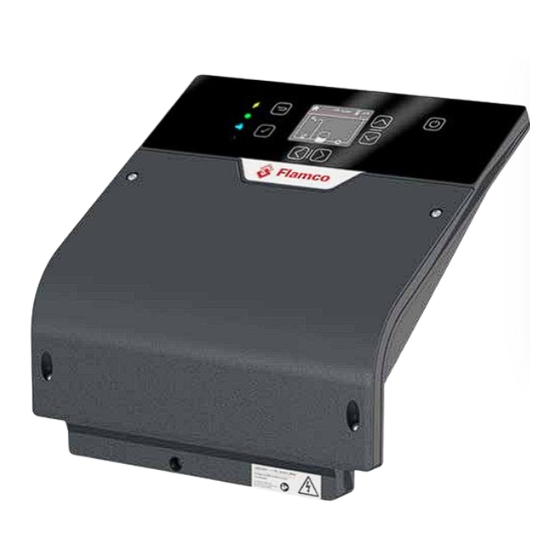

Général Info service 1. Utilisation correcte L'unité de commande Flextronic doit être utilisée conformément à ce manuel. La déclaration de conformité de la documentation originale est toujours valable. 2. Description du produit Flextronic est une unité de commande universelle pour les automates Flamco. -
Page 4: Détails Du Câblage
Les normes, réglementations et règles nationales applicables doivent être respectées. Pour les instructions d'installation et d'autres documents en diverses langues, veuillez consulter www. flamcogroup.com/manuals • Les câbles supplémentaires ne sont ni inclus ni fournis par Flamco. • Flamco recommande l'utilisation d'un câble blindé à paire unique torsadée. •... -
Page 5: Connectivité Gtb Modbus Et Bacnet
à distance Flamconnect est utilisée, le port RS485 est dédié à cette fonction. Si Modbus ou Bacnet est également requis, cela ne peut se faire qu'en utilisant la connexion Ethernet (IP). 2.4 Automates Flamco interconnectés 2.5 Signaux de sorties analogiques (client) Pour obtenir le signal de tension analogique de la pression du système et du niveau du ballon. -
Page 6: Signaux De Sorties Numériques (Distincts)
2.6 Signaux de sorties numériques (distincts) Pour obtenir le statut de l'automate. Le défaut personnalisé peut être attribué à chaque sortie. La sortie P29 est un signal de verrouillage de la chaudière du mode >110 °C ; elle n'est pas disponible pour l'alarme dans ce mode. 3. -
Page 7: Paramètres De L'interface De Communication
(distinctes) sans potentiel. Si plusieurs défauts sont attribués à la même sortie, la sortie devient active si l'un des défauts attribués est actif pour cette sortie. La configuration des défauts est disponible dans le menu Flextronic : Sert à attribuer le(s) message(s) ▶... -
Page 8: Tableau De Correspondance Modbus Flamcomat
4. Tableau de correspondance Modbus Flamcomat Register Access Name Type Unit Range 0x0001 Pression de service actuelle UINT16 cbar 0..16000 0x0002 Niveau actuel du vase UINT16 0…100 Bit0 : Moteur 1 actif Bit1 : Moteur 2 actif Bit2 : Vanne 1 active État des sorties 0x0003 UINT16... - Page 9 Register Access Name Type Unit Range Bit0 : Augmentation du niveau d’eau dans le ballon sans activité Flamcomat Bit1 : Diminution du niveau d’eau dans le ballon sans activité Flamcomat Bit2 : Maintenance 1 nécessaire Bit3 : Le remplissage initial a échoué Bit4 : Temps de recharge maximal dépassé...
-
Page 10: Tableau De Correspondance Bacnet Flamcomat
5. Tableau de correspondance Bacnet Flamcomat Identificateur de l'objet Accès Nom de l'objet Type Unité Plage OBJECT_ANALOG_VALUE:0 R Pression de service actuelle UINT16 cbar 0..16000 OBJECT_ANALOG_VALUE:1 R Niveau actuel du vase UINT16 % 0…100 Bit0 : Moteur 1 actif Bit1 : Moteur 2 actif Bit2 : Vanne 1 active État des sorties OBJECT_ANALOG_VALUE:2 R... - Page 11 Identificateur de l'objet Accès Nom de l'objet Type Unité Plage Bit0 : Augmentation du niveau d’eau dans le ballon sans activité Flamcomat Bit1 : Diminution du niveau d’eau dans le ballon sans activité Flamcomat Bit2 : Maintenance 1 nécessaire Bit3 : Le remplissage initial a échoué Bit4 : Temps de recharge maximal dépassé...
- Page 12 Manuel de communication Flamcomat G4 Nous nous réservons le droit de modifier la conception et les spécifications techniques de nos produits.
-
