Aquatec® ORCA / ORCA F / ORCA XL
5. Fjern valsen fra spindelfoten.
6. Bruk en skrutrekker til å fjerne låseringen K fra
boltene L, og fjern begge boltene fra rygglenet.
ORCA F:
7. Utvid drivenheten til boltene L er helt skjøvet
ut. Bruk en skrutrekker til å fjerne låseringen K
fra boltene, og fjern boltene fra rygglenet. Trekk
drivmekanismen tilbake igjen.
For alle versjoner:
8. Løsne skruene E med underlagsskivene D fra
rørklemmen B og fjern rørklemmen.
9. Fjern hunnkoblingene C.
10. Løsne boltene G fra pluggholderen F og fjern
pluggholderen.
48

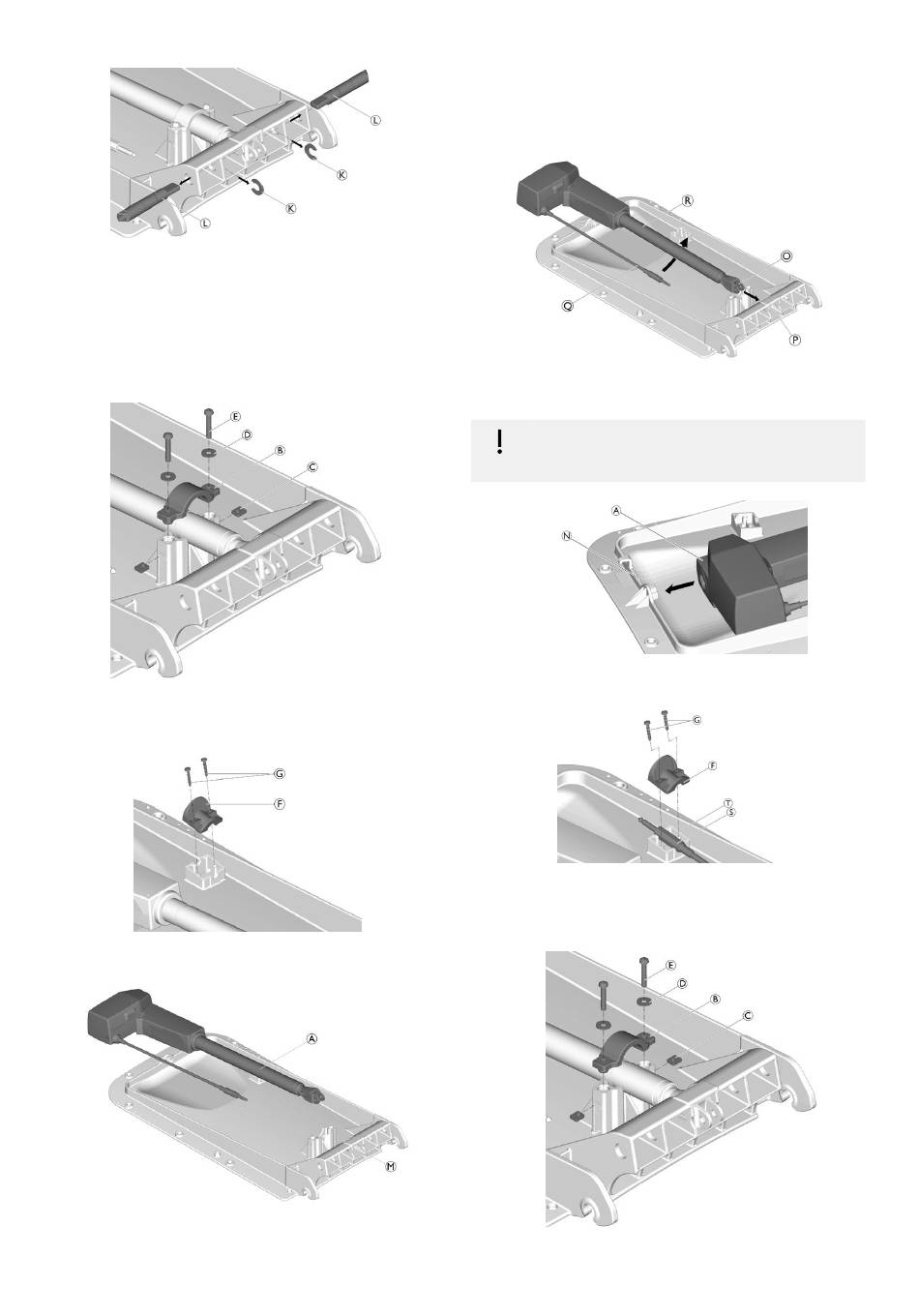

Fig. 4-2
Fig. 4-3
Fig. 4-4
Fig. 4-5
11. Skyv drivenheten A fremover og litt ut av kryssbolten
på rygglenet. Løft deretter baksiden litt på motoren
og trekk den ut av sporet i rygglenet M.
12. Oppbevar drivenheten på et trygt sted.
Montere rygglenet
1. Plasser drivenhet på rygglenet og skyv den gjennom
det nedre sporet P.
VIKTIG!
– Forsikre deg om at spindelfotens kurve O
vender oppover.
2. Før kabelen Q under drivrøret R.
3. Sett drivenhetens hodeende A med sporet i
kryssbolten N på rygglenet.
4. Posisjoner pluggen S i mottakeren T på rygglenet.
5. Plasser pluggholderen F på toppen og fest den på
plass med skruene G (moment 1,5 Nm).
6. Juster spindelfoten ved å dreie drivrøret på riktig måte.
Fig. 4-6
Fig. 4-7
Fig. 4-8
1590348-B
