Aquatec® ORCA / ORCA F / ORCA XL
4. Achse durch die Öffnung des Spindelfußes
herausschieben.
Bei ORCA / ORCA XL:
5. Rolle aus dem Spindelfuß entnehmen.
6. Sicherungsscheibe K der Bolzen L mit Hilfe eines
Schraubendrehers entfernen und beide Bolzen aus der
Rückenlehne entnehmen.
Bei ORCA F:
7. Antrieb soweit ausfahren bis die Bolzen L ganz
ausgeschoben sind. Sicherungsscheibe K der Bolzen
mit Hilfe eines Schraubendrehers entfernen und die
Bolzen aus der Rückenlehne entnehmen. Antrieb
wieder einfahren.
Für alle Versionen:
8. Schrauben E mit Unterlegscheiben D von der
Rohrschelle B lösen und Rohrschelle abnehmen.
9. Mutterstücke C herausnehmen.
18

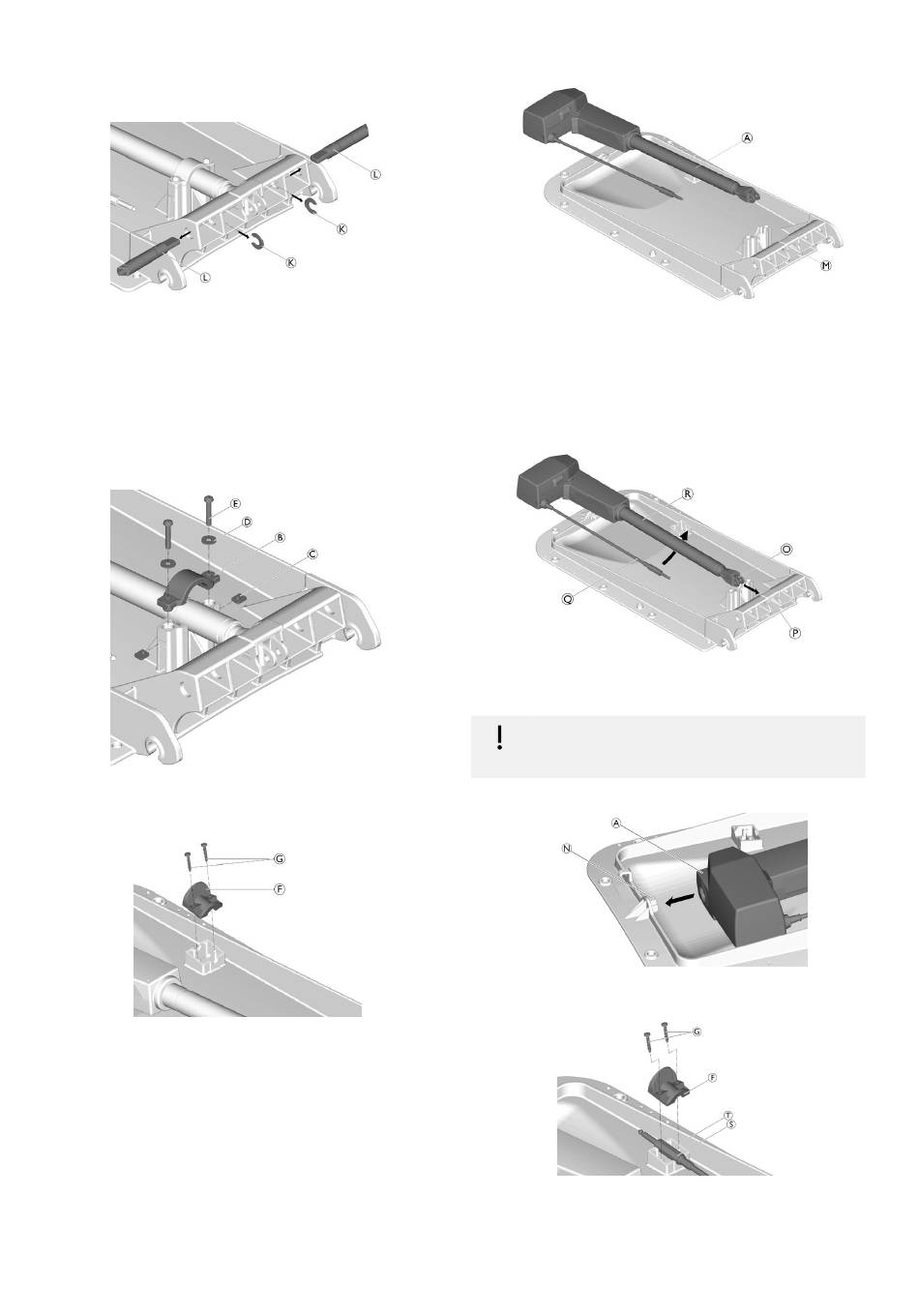

Fig. 4-2
Fig. 4-3
Fig. 4-4
10. Schrauben G vom Steckerhalter F lösen und
Steckerhalter abnehmen.
11. Antriebseinheit A leicht nach vorne, aus dem
Kreuzzapfen der Rückenlehne schieben, dann hinten
am Motor leicht anheben und aus der Aussparung
der Rückenlehne M ziehen.
12. Antriebseinheit an einem sicheren Platz ablegen.
Rückenlehne montieren
1. Antriebseinheit auf die Rückenlehne auflegen und
durch ihre untere Aussparung P schieben.
WICHTIG!
– Sicherstellen, dass dabei die
Spindelfußwölbung O nach oben zeigt.
2. Dabei das Kabel Q unter dem Antriebsrohr R
durchführen.
3. Kopfende der Antriebseinheit A mit der Aussparung
in den Kreuzzapfen N der Rückenlehne einführen.
4. Klinkenstecker S in der Aufnahme T der Rückenlehne
positionieren.
Fig. 4-5
Fig. 4-6
Fig. 4-7
1590348-B
