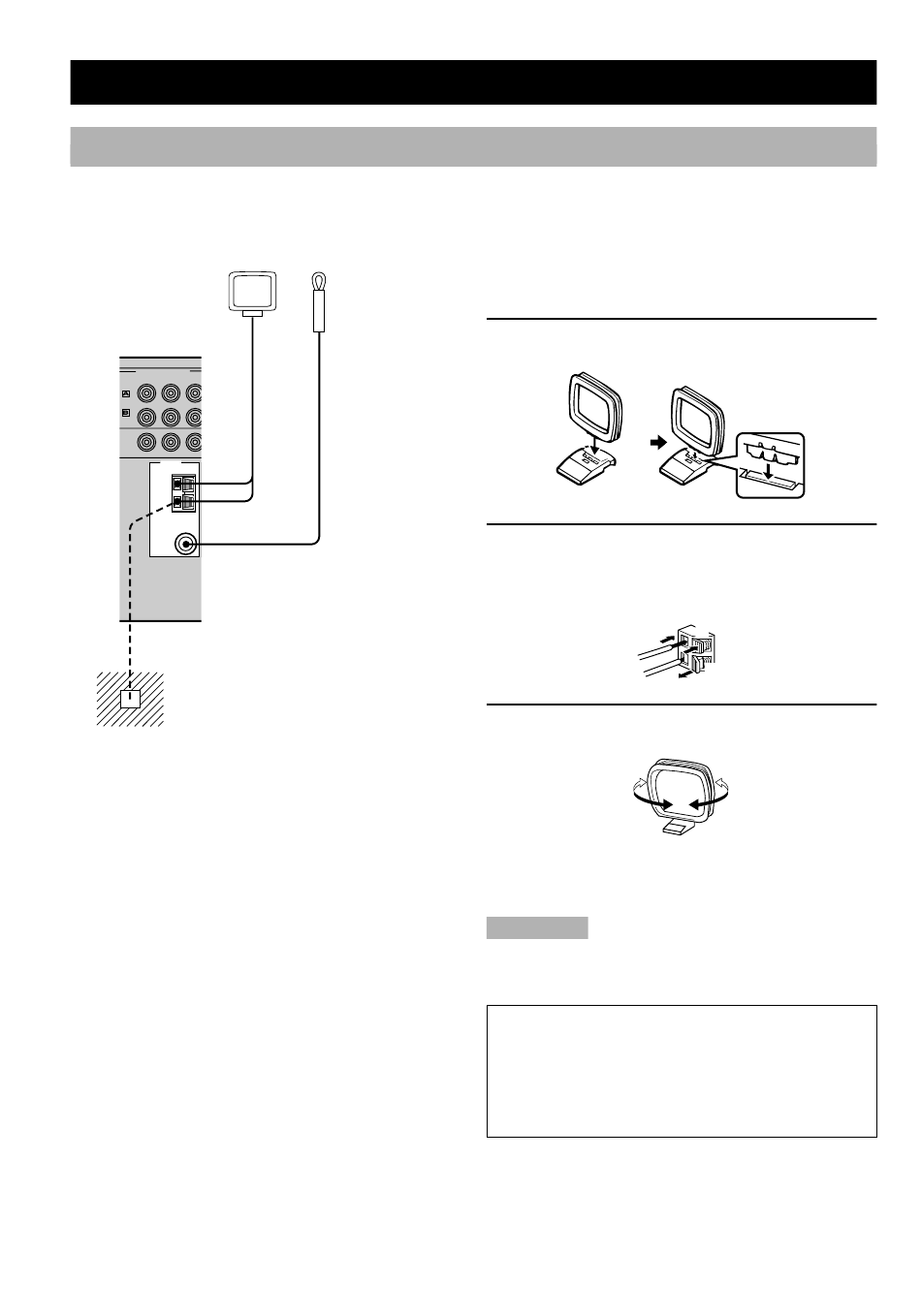

Raccordement des antennes
Une antenne FM et une antenne AM sont fournies avec ce récepteur. En principe, ces antennes doivent capter un signal
suffisamment puissant.
Reliez chaque antenne, convenablement, aux bornes prévues à cet effet.
Antenne cadre
AM (fournie)
(Modèle pour
l'Europe)
COMPONENT VIDEO
P
/ C
P
/ C
Y
R
R
B
B
DVD
D-TV / LD
MONITOR
OUT
TUNER
AM
ANT
GND
75Ω UNBAL.
FM
ANT
Masse (Borne GND)
Par mesure de sécurité et pour réduire les
brouillages au minimum, reliez la borne
GND de l'antenne à une bonne masse. Une
bonne masse est, par exemple, un piquet
métallique planté dans un sol humide.
I Raccordement de l'antenne FM
intérieure
Reliez l'antenne FM fournie à la borne 75Ω UNBAL. FM
ANT.
36
SYNTONISEUR
I Raccordement de l'antenne cadre
Antenne FM
AM
intérieure
(fournie)
1
Montez l'antenne cadre AM puis effectuez
son raccordement.
2
Appuyez sur la languette pour ouvrir la
borne puis introduisez un conducteur de
l'antenne dans la borne AM ANT et l'autre
dans la borne GND.
3
Orientez l'antenne cadre AM de manière à
obtenir la meilleure réception possible.
y
• L'antenne cadre AM peut être séparée de son support et
éloignée du récepteur.
Remarques
• L'antenne cadre AM doit être éloignée du récepteur.
• L'antenne cadre AM doit être reliée à l'appareil même si une
antenne AM extérieure est utilisée par ailleurs.
Une antenne extérieure convenablement installée
apporte une réception meilleure. Si vous constatez que
la réception est de qualité médiocre, pensez à une
antenne extérieure. Consultez le revendeur YAMAHA
ou un centre d'entretien pour obtenir des conseils sur
ces antennes.
