Raccordement des enceintes
Veillez à relier la voie gauche (G ou L), la voie droite (D ou R), le "+" (rouge) et le "–" (noir) de la manière appropriée.
Si les raccordements sont incorrects, les enceintes n'émettront aucun son, et si les polarités sont incorrectes, les sons
émis manqueront de naturel tandis que les fréquences graves seront atténuées.
ATTENTION
• Utilisez des enceintes dont l'impédance nominale est conforme à ce qui figure sur le panneau arrière de ce
récepteur audiovisuel.
• Assurez-vous que les parties dénudées des conducteurs ne peuvent pas venir en contact, et veillez à ce qu'elles ne
touchent pas une pièce métallique de cet appareil. Dans un cas comme dans l'autre, vous pourriez endommager et
le récepteur et les enceintes.
Le cas échéant, lorsque tous les raccordements sont terminés, utilisez SET MENU pour modifier les valeurs des
paramètres liés au nombre et à la taille des enceintes.

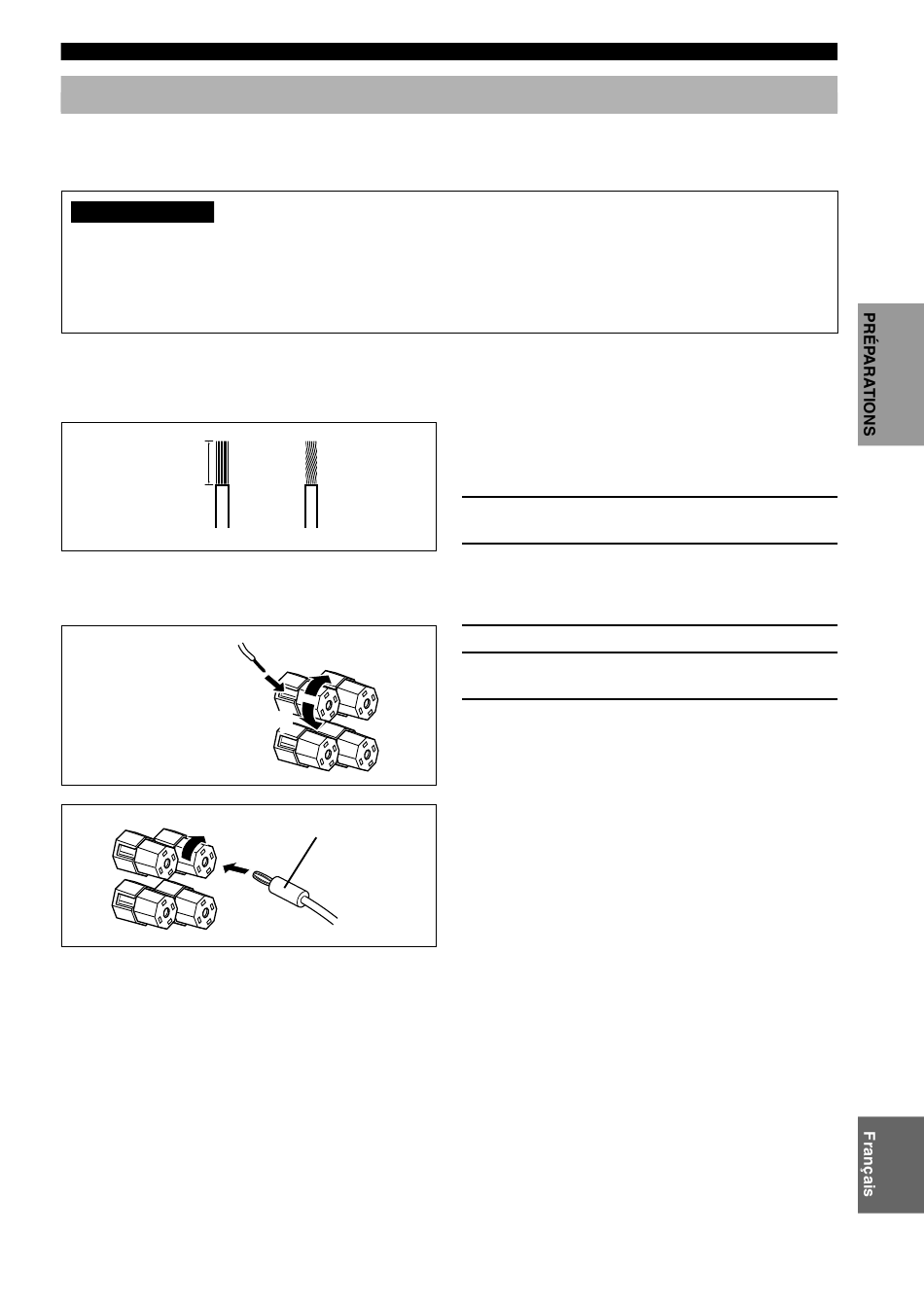

I Cordon de liaison aux enceintes
10 mm
1
I Raccordement des bornes d'enceinte
Rouge: positif (+)
Noir: négatif (–)
I Bornes MAIN SPEAKERS
Un ou deux jeux d'enceintes peuvent être reliés à ces bornes. Si votre installation ne comporte qu'un jeu d'enceintes,
utilisez les bornes MAIN A, ou B.
I Bornes REAR SPEAKERS
Un jeu d'enceintes arrière peut être relié à ces bornes.
I Bornes CENTER SPEAKER
Une enceinte centrale peut être reliée à ces bornes.
I Bornes REAR CENTER SPEAKER
Une enceinte arrière centrale peut être reliée à ces bornes.
2
2
3
1
Fiche banane
INSTALLATION DES ENCEINTES
Un cordon de liaison à une enceinte comprend le plus
souvent deux conducteurs isolés, placés côte à côte. Un
des isolants porte un signe distinctif (couleur, filet,
rainure, etc.)
1
Dénudez environ 10 mm d'isolant à
l'extrémité de chaque conducteur.
2
Torsadez les brins mis à nu; vous éviterez
ainsi les courts-circuits.
1
Desserrez l'écrou d'une borne.
2
Introduisez la portion du conducteur mise à
nu dans la fente de la borne.
3
Serrez l'écrou pour assurer le maintien du
conducteur.
y
(Modèle standard et modèle pour l'Australie, le Canada, la Chine
et les Etats-Unis)
• L'utilisation de fiche banane est possible. En ce cas, serrez
l'écrou de la borne puis introduisez la fiche banane à
l'extrémité de la borne.
11
