L'installation ou le retrait de barrettes DIMM modifie la configuration du serveur. Au
redémarrage du serveur, un message indique que la configuration de la mémoire a
changé.
Mémoire de secours
La mémoire de secours permet le remplacement d'un rang défaillant par des rangs
installés dans un espace inoccupé. Un rang de secours inutilisé sur le canal peut
être utilisé pour copier le contenu d'un rang défaillant sur ce canal. Pour activer la
fonction de mémoire de secours via l'utilitaire de configuration, sélectionnez System
Settings → Memory. Pour plus d'informations, voir «Utilisation de l'utilitaire de
configuration», à la page 123.
Le diagramme suivant répertorie les connecteurs DIMM de chaque canal de
mémoire.

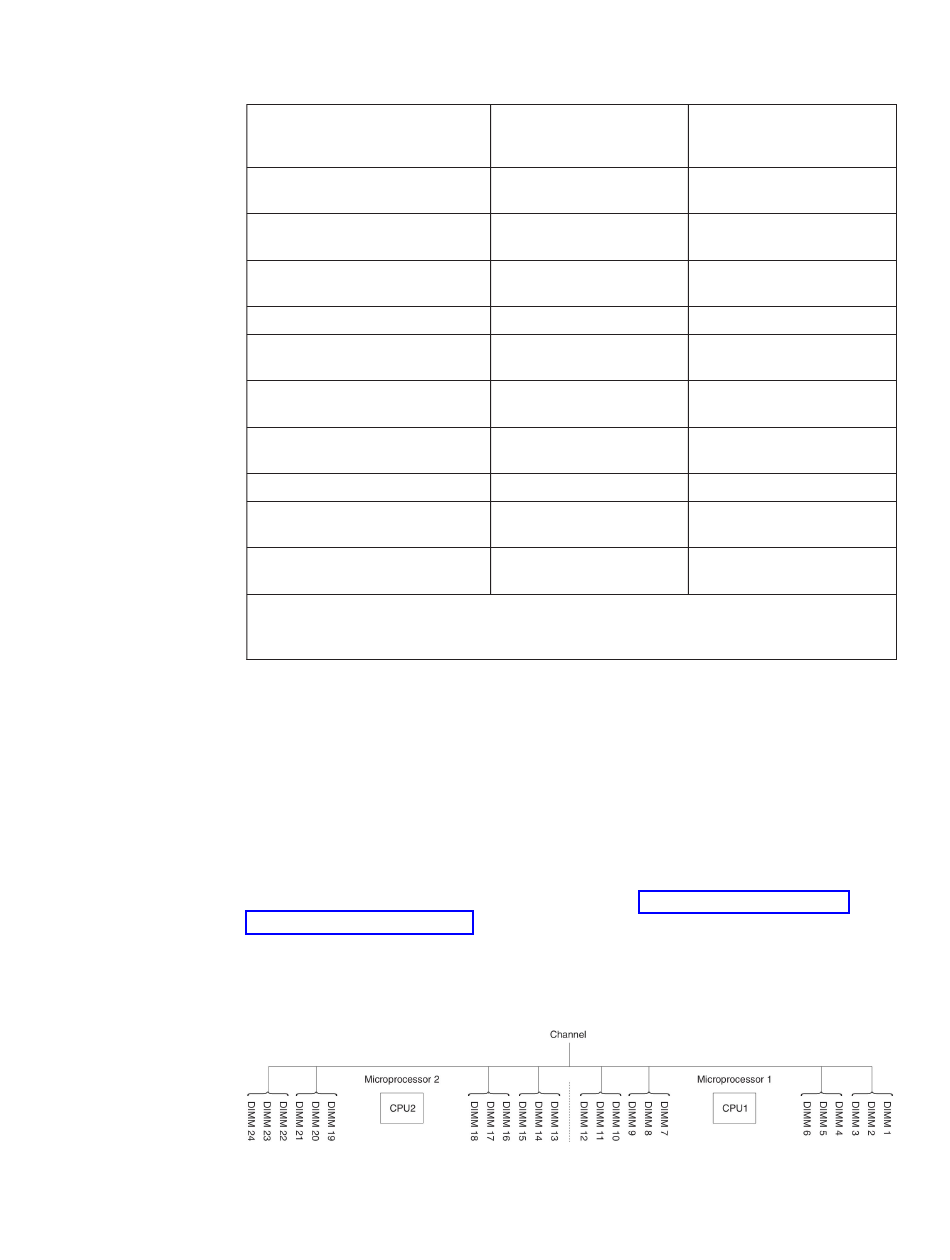

Figure 14. Connecteurs de chaque canal de mémoire
Tableau 7. Séquence de peuplement des barrettes DIMM en mode de mise en miroir des
canaux mémoire (suite)
Nombre de barrettes DIMM
Troisième paire de barrettes
DIMM
Quatrième paire de barrettes
DIMM
Cinquième paire de barrettes
DIMM
Sixième paire de barrettes DIMM 1
Septième paire de barrettes
DIMM
Huitième paire de barrettes
DIMM
Neuvième paire de barrettes
DIMM
Dixième paire de barrettes DIMM 2
Onzième paire de barrettes
DIMM
Douzième paire de barrettes
DIMM
Remarque : Les connecteurs DIMM 3, 6, 7, 10, 15, 18, 19 et 22 ne sont pas utilisés dans
le mode de mise en miroir de la mémoire lorsque des barrettes UDIMM sont installées dans
le serveur.
Nombre de
microprocesseurs
installés
1
1
1
2
2
2
2
2
Chapitre 2. Installation des périphériques en option
Connecteur DIMM
2, 5
8, 11
7, 10
3, 6
13, 16
21, 24
14, 17
20, 23
19, 22
15, 18
