Connecteurs externes de la carte mère

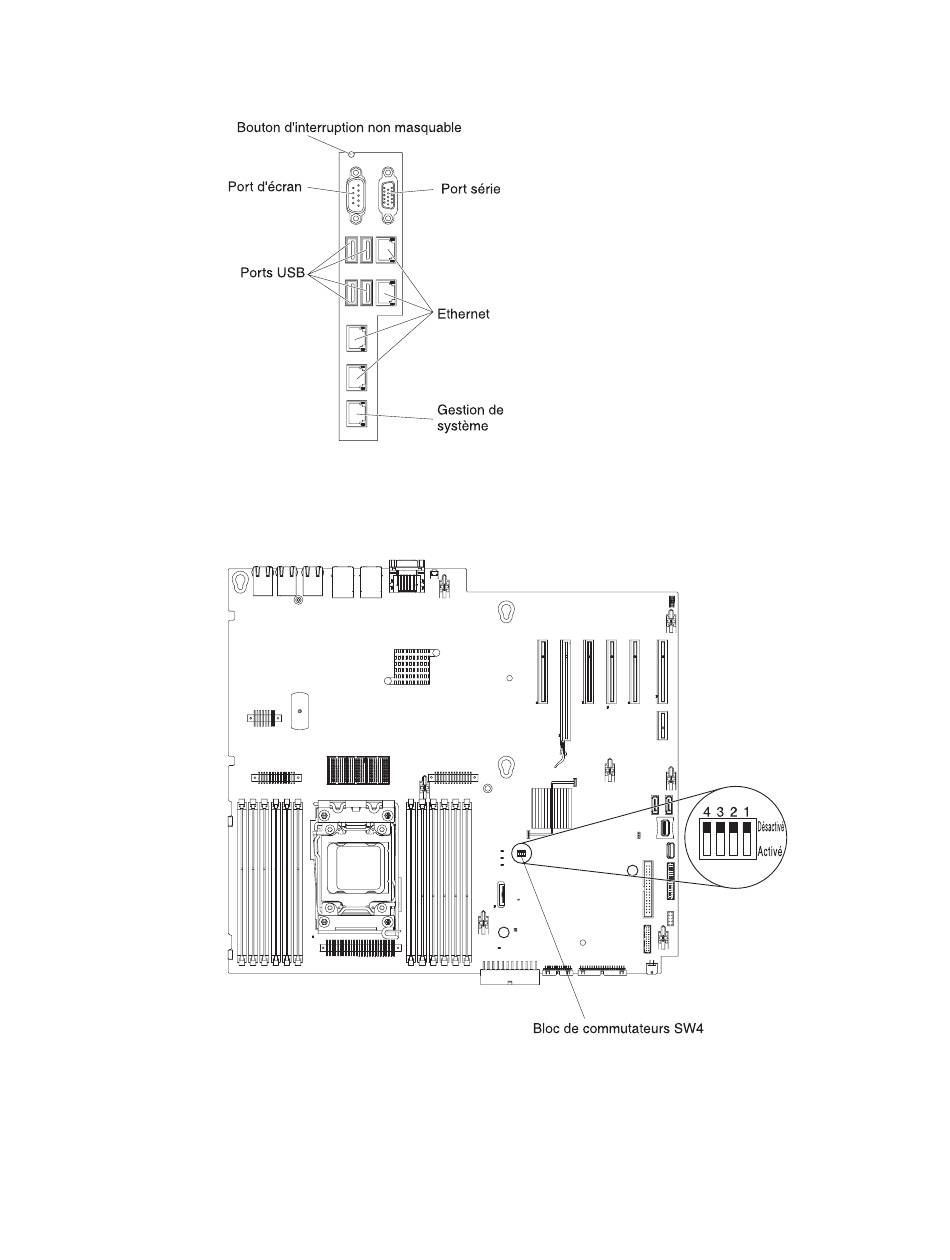

La figure suivante présente les connecteurs externes de la carte mère.
Commutateurs et cavaliers de la carte mère
La figure suivante présente l'emplacement et la description des commutateurs et
des cavaliers.
Remarque : Si un autocollant de protection transparent est présent sur le dessus
Le tableau ci-dessous décrit les fonctions du bloc de commutateurs SW4 sur la
carte mère.
34
IBM System x3500 M4 type 7383 - Guide d'installation et d'utilisation
des blocs de commutateurs, vous devez le retirer pour accéder aux
commutateurs.
