– 높이를 변경할 필요 없이 측정공구를 180° 회전
시킵니다. 레벨링한 후 벽 A에서 레이저빔의 지
점 중간을 표시하십시오(지점 Ⅲ). 지점 Ⅲ이 최대
한 지점 Ⅰ의 수직 위 또는 아래에 위치하는지 확인
하십시오.
– 벽 A에 표시된 두 지점 Ⅰ 및 Ⅲ의 간격 d로 인해 실
제 측정공구의 수평 편차가 생깁니다.
측정구간 2 × 20 m = 40 m에서 최대 허용 편차는
다음과 같습니다.
40 m × ±0.3 mm/m = ±12 mm. 지점 Ⅰ과 Ⅲ 사이의
간격 d는 최대 12 mm입니다.
수직점 정확도 확인하기

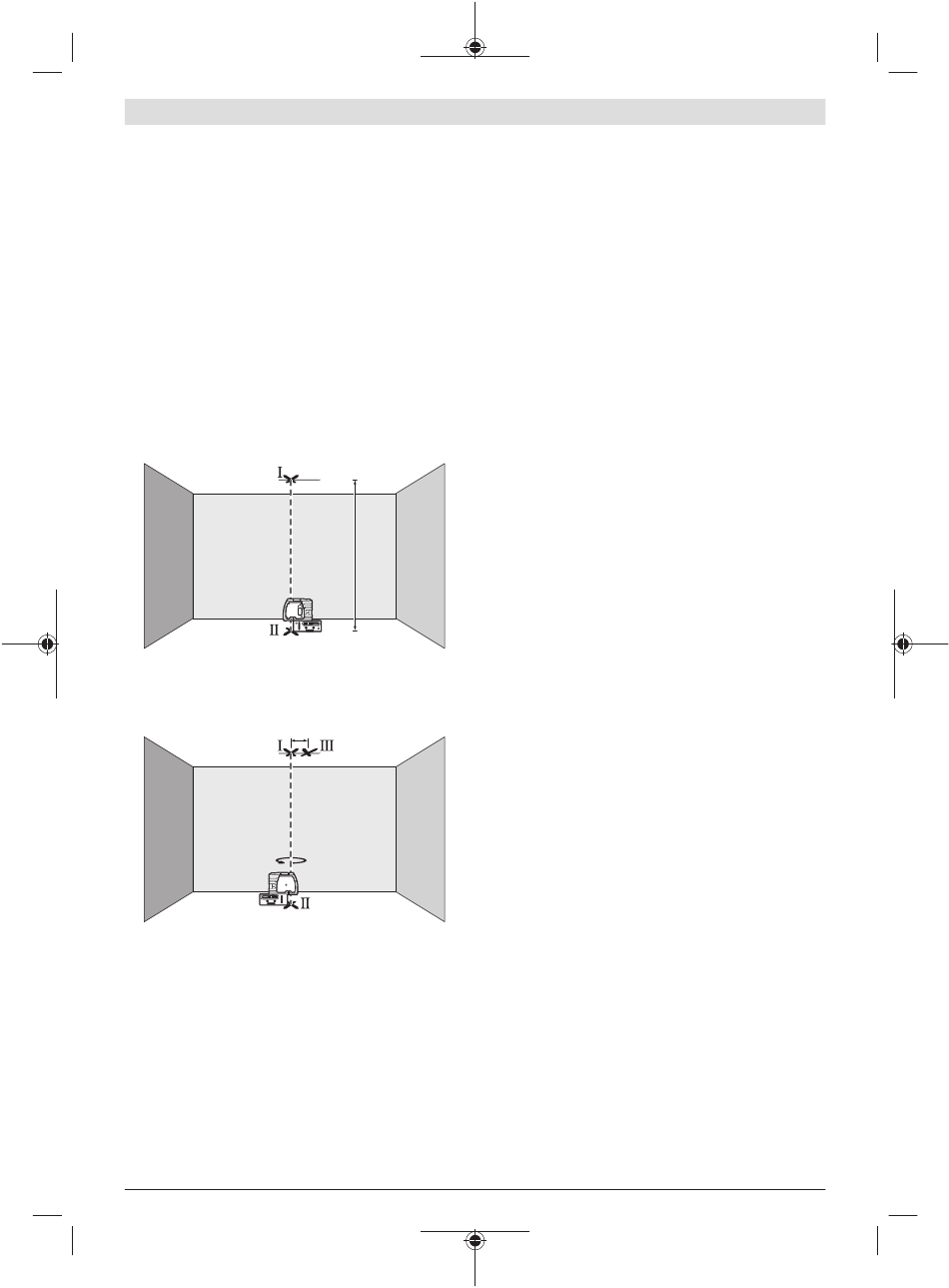

이 테스트를 하려면 바닥과 천장 사이에 단단한 바
닥이 있는 5 m 구간의 빈 공간이 필요합니다.
– 측정공구를 홀더나 삼각대에 조립하십시오. 측정
공구의 스위치를 켜고 하향 연직 빔이 바닥에 보
이도록 돌립니다. 측정공구를 레벨링시킵니다.
– 천장에 위쪽 레이저 포인트의 센터를 표시합니다
(지점 Ⅰ). 바닥에 아래쪽 레이저 포인트의 센터를
표시합니다(지점 Ⅱ).
d
180°
– 측정공구를 180° 회전시킵니다. 아래쪽 레이저
포인트의 센터가 미리 표시해둔 지점 Ⅱ 위에 오도
록 위치를 잡습니다. 측정공구를 레벨링시킵니
다. 위쪽 레이저 포인트(지점 Ⅲ)의 센터를 표시합
니다.
– 두 지점 Ⅰ 및 Ⅲ의 간격 d로 인해 실제 측정공구의
직각 편차가 생깁니다.
최대 허용 편차는 다음과 같이 계산합니다:
바닥과 천장 사이 간격 두배 × 0.3 mm/m
예: 바닥과 천장 사이 간격이 5 m 의 경우 최대 편차
2 × 5 m × ±0.3 mm/m = ±3 mm입니다. 따라서 지
점 Ⅰ 및 Ⅲ는 최대 3 mm 를 벗어날 수 없습니다.
1 609 92A 4HS | (28.01.2019)
사용 방법
표시용으로는 항상 레이저 포인트의 센터만 사용
u
하십시오. 레이저 점의 크기는 거리에 따라 달라
집니다.
측정판(액세서리)을 이용한 작업
측정판 (15) 을 사용하면 바닥에 레이저 표시를 하
거나 벽에 레이저 높이를 투영할 수 있습니다.
제로 부위와 눈금으로 원하는 높이에 대한 차이를
측정할 수 있으며 다른 위치에서 다시 투영될 수 있
습니다. 그러므로 표시하려는 높이에서 측정공구를
정확히 설정하지 않아도 됩니다.
측정판 (15) 에는 반사 코팅이 되어 있어 먼 거리에
서 혹은 강한 태양 광선에서도 레이저빔을 잘 볼 수
있습니다. 레이저빔과 평행하게 측정판을 볼 경우에
만 명암의 강도가 개선된 것을 확인할 수 있습니다.
삼각대(액세서리)를 이용해 작업하기
삼각대를 사용하여 높이를 조정하며, 안정적으로 측
정할 수 있습니다. 1/4" 삼각대 홀더 (6) 와 함께 측
정공구를 삼각대 (16) 혹은 일반 카메라 삼각대의
나사부 위에 놓습니다. 측정공구를 삼각대 고정 나
사로 고정하십시오.
측정공구의 전원을 켜기 전에 대략 삼각대의 방향을
5 m
맞추십시오.
홀더를 이용해 고정하기
홀더 (8) 에 측정공구를 고정하려면, 1/4" 삼각대
연결부위 (6) 에서 홀더의 잠금 나사 (9) 를 돌려 측
정공구에 고정시키십시오. 측정공구의 스위치를 켜
기 전에 홀더를 대략 맞추십시오.
홀더 (8) 에서 측정공구를 돌리려면 잠금 나사 (9)
를 약간 느슨하게 푸십시오.
– 측정공구를 홀더 (8) 측면 또는 뒤쪽으로 돌려 아
래쪽의 연직 빔이 눈에 보이게 하십시오.
– 홀더 (8) 에서 측정공구를 돌려 수평 연직 빔을
통해 높이가 전달되게 하십시오.
홀더 (8) 를 이용해 다음과 같은 방법으로 측정공구
를 고정할 수 있습니다:
– 홀더 (8) 를 1/4" 삼각대 연결부위 (14) 와 함께
삼각대 (16) 또는 일반 카메라 삼각대에 조립하
십시오. 일반 건축용 삼각대에 고정하려면 5/8"
삼각대 연결 부위 (13) 를 사용하십시오.
– 스틸 부품에는 자석 (11) 을 이용해 홀더 (8) 를
고정할 수 있습니다.
– 건식 벽체 또는 목재 벽에는 나사를 이용해 홀
더 (8) 를 조일 수 있습니다. 이를 위해 길이가 최
소 60 mm 이상인 나사를 홀더의 나사 홀 (10)
에 끼우십시오.
– 파이프 또는 이와 유사한 물체에는 벨트 연결 부
위 (12) 를 통해 당겨지는 일반 벨트를 이용해 홀
더 (8) 를 고정할 수 있습니다.
레이저용 안경(액세서리)
레이저용 안경은 주변 조명을 걸러냅니다. 이를 통
해 레이저의 빛이 더 밝게 보입니다.
레이저 보안경을 일반 보안경으로 사용하지 마십
u
시오. 레이저 보안경은 레이저 광선을 보다 잘 감
