• Un câblage incorrect peut endommager l'en-
semble du système.
• Connectez correctement le câble d'intercon-
nexion au bornier. Une installation incorrecte
peut provoquer un incendie.
• Veillez à protéger l'isolant du câble de rac-
cordement à l'aide du collier. Une isolation
endommagée peut provoquer un court-circuit.
• N'installez jamais de condensateur d'amélio-
ration du facteur de puissance. Le condensa-
teur peut surchauffer sans améliorer le facteur
de puissance.
• Avant toute opération d'entretien sur l'unité,
mettez l'interrupteur d'alimentation sur OFF.
Ensuite, ne touchez pas les composants élec-
triques pendant 10 minutes en raison du risque
de choc électrique.
• Raccordez l'unité à la terre. Une mise à la
terre incorrecte peut provoquer des chocs
électriques.
I ATTENTION
• La puissance primaire de l'alimentation ne
concerne que l'utilisation de cet appareil.
• Utilisez un disjoncteur capable de gérer les
hautes fréquences. L'unité extérieure étant
contrôlée par un onduleur, un disjoncteur à
haute fréquence est nécessaire pour empê-
cher un dysfonctionnement du disjoncteur.
• Lorsque le tableau électrique se trouve en
extérieur, refermez et verrouillez-le afi n qu'il ne
puisse pas être facilement accessible.
• Ne fi xez pas ensemble le câble d'alimentation
électrique et le câble de raccordement.
• Commencez le câblage après la fermeture
des interrupteurs et des disjoncteurs.
• Utilisez un disjoncteur différentiel, pour éviter
des dysfonctionnements sur l'unité extérieure
Inverter.
• En employant un disjoncteur différentiel spé-
cialisé pour la protection de la terre, assurez-
vous également d'installer un interrupteur dif-
férentiel.
• Veillez à toujours préserver la longueur maxi-
male du câble de d'interconnexion.
• Ne croisez pas les câbles d'alimentation de
l'unité extérieure.
• Une longueur supérieure à la longueur maxi-
male peut provoquer un dysfonctionnement.
INSTALLATION DE L'UNITÉ EXTÉRIEURE
Février 2014
I ATTENTION
• L'électricité statique présente dans le corps
humain peut endommager la carte de circuit
imprimé lorsque vous la manipulez pour confi -
gurer l'adresse, etc.
Tenez compte des points suivants :
- Mettez l'unité intérieure, l'unité extérieure et
l'équipement en option à la terre.
- Coupez l'alimentation électrique (disjoncteur).
- Touchez la partie métallique (la boîte de com-
mande non peinte par exemple) de l'unité inté-
rieure ou extérieure pendant 10 secondes mi-
nimum. Évacuez l'électricité statique de votre
corps.
- Ne touchez jamais le bornier ou le motif de la
carte électronique.
6.3. Câblage de l'interconnexion et de l'ali-
mentation sur l'unité extérieure
Précautions lors du câblage
1) Utilisez des cosses serties avec de la gaine
isolante comme indiqué sur la fi gure pour
connecter au bornier.
2) Attachez correctement les cosses aux câbles
en utilisant un outil adéquat afi n que le câble ne
se détache pas.
3) Utilisez les câbles spécifi és, connectez les
correctement, et fi xez les de manière à ce qu'il
n'y est pas de tension au niveau des bornes.
4) Utilisez un tournevis adéquat pour serrer les
vis des borniers. Afi n d'éviter d'endommager les
têtes de vis et de mal les serrer, n'utilisez pas de
tournevis trop petit.
5) Ne serrez pas trop les vis afi n de ne pas les
casser.
6) Reportez-vous au tableau précédent pour les
couples de serrage des vis.

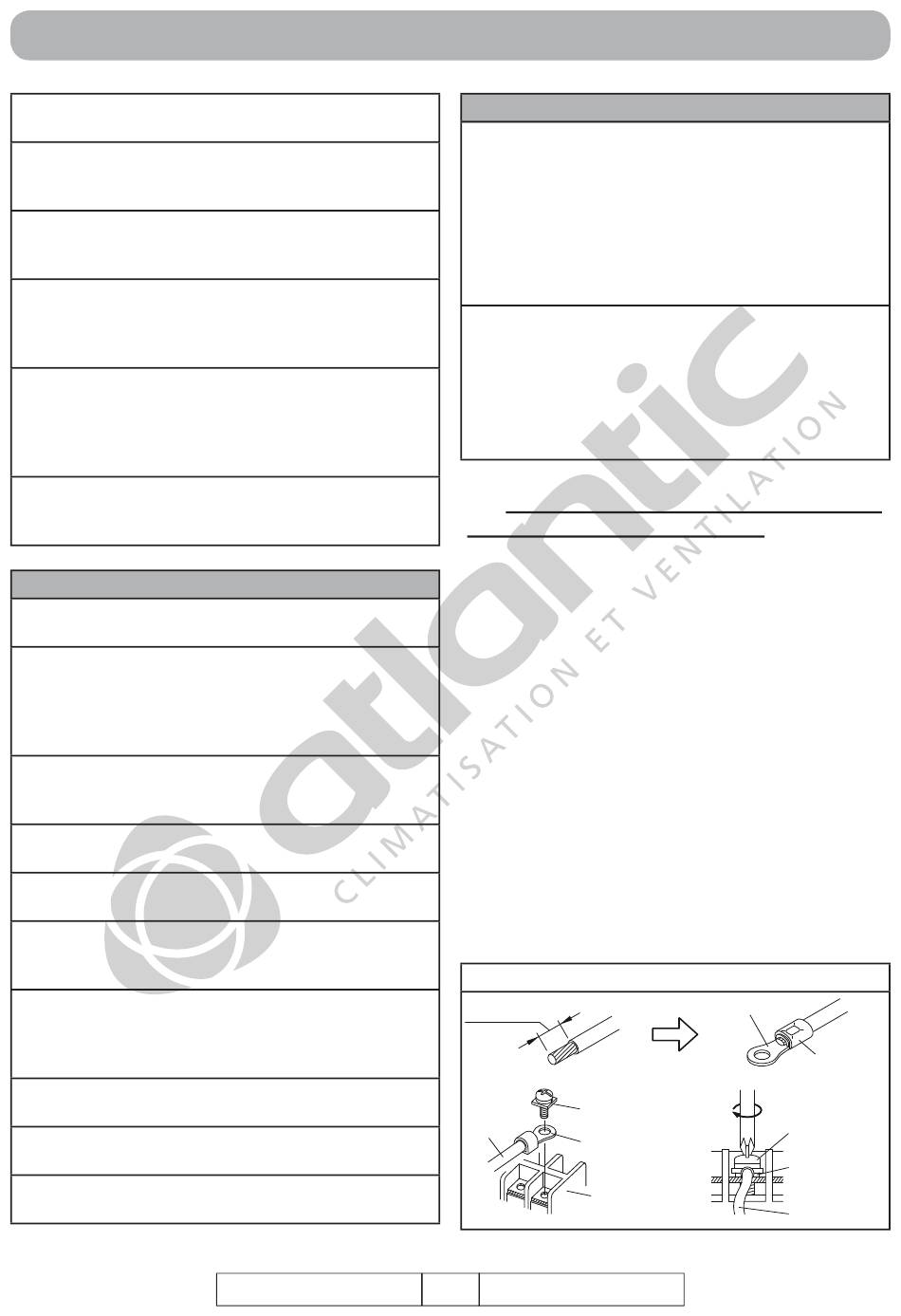

Fig. 13
Dénudez 10 mm
Vis avec rondelle
spéciale
Câble
Cosse ronde
Bornier
14
NI 923 331 #
Cosse ronde
Manchon
Vis avec rondelle
spéciale
Cosse ronde
Câble
