2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ
INTÉRIEURE
Le choix de l'emplacement est une chose par-
ticulièrement importante, car un déplacement
ultérieur est une opération délicate, à mener par
du personnel qualifi é.
Décidez de l'emplacement de l'installation après
discussion avec le client.
I AVERTISSEMENT
• Assurez-vous que les murs ou plafonds pour-
ront supporter le poids tant de l'unité intérieure
que de l'unité extérieure.
• Installez l'unité intérieure sur le mur à une
hauteur de plus de 180 cm.
I ATTENTION
• N'installez jamais ces appareils à un endroit
où des fuites de gaz ou de combustibles ga-
zeux pourraient advenir (ces appareils ne sont
pas antidéfl agrants).
• N'installez pas ces appareils près de sources
de chaleur.
• Si des enfants de moins de 10 ans peuvent
approcher des unités, prenez toutes les me-
sures nécessaires pour qu'ils ne puissent pas
y toucher.
1. Afi n d'éviter tout risque de vibration ou de
bruit parasite, utilisez pour votre installation
un mur de construction solide.
2. L'entrée et la sortie d'air ne doivent en aucun
cas être obstruées. L'emplacement doit per-
mettre une bonne répartition de l'air climatisé
dans le local.
3. Évitez d'installer l'appareil dans un endroit
exposé aux rayons directs du soleil.
4. L'emplacement sera prévu de façon à per-
mettre une maintenance aisée de l'appa-
reil ainsi qu'une connexion facile avec l'unité
extérieure. Les fi gures ci-dessous donnent
quelques cotes importantes à respecter qui
permettront une installation facile et des in-
terventions de dépannage sans problème.
5. De
même,
vérifi ez
gravitaire des eaux de condensation sera
aisé à réaliser.
6. Installez l'appareil dans un emplacement où il
sera aisé d'installer un tuyau d'évacuation. Si
c'est impossible, votre distributeur peut vous
fournir une pompe de relevage adaptée.
INSTALLATION DES UNITÉS INTÉRIEURES
que
l'écoulement
Février 2014

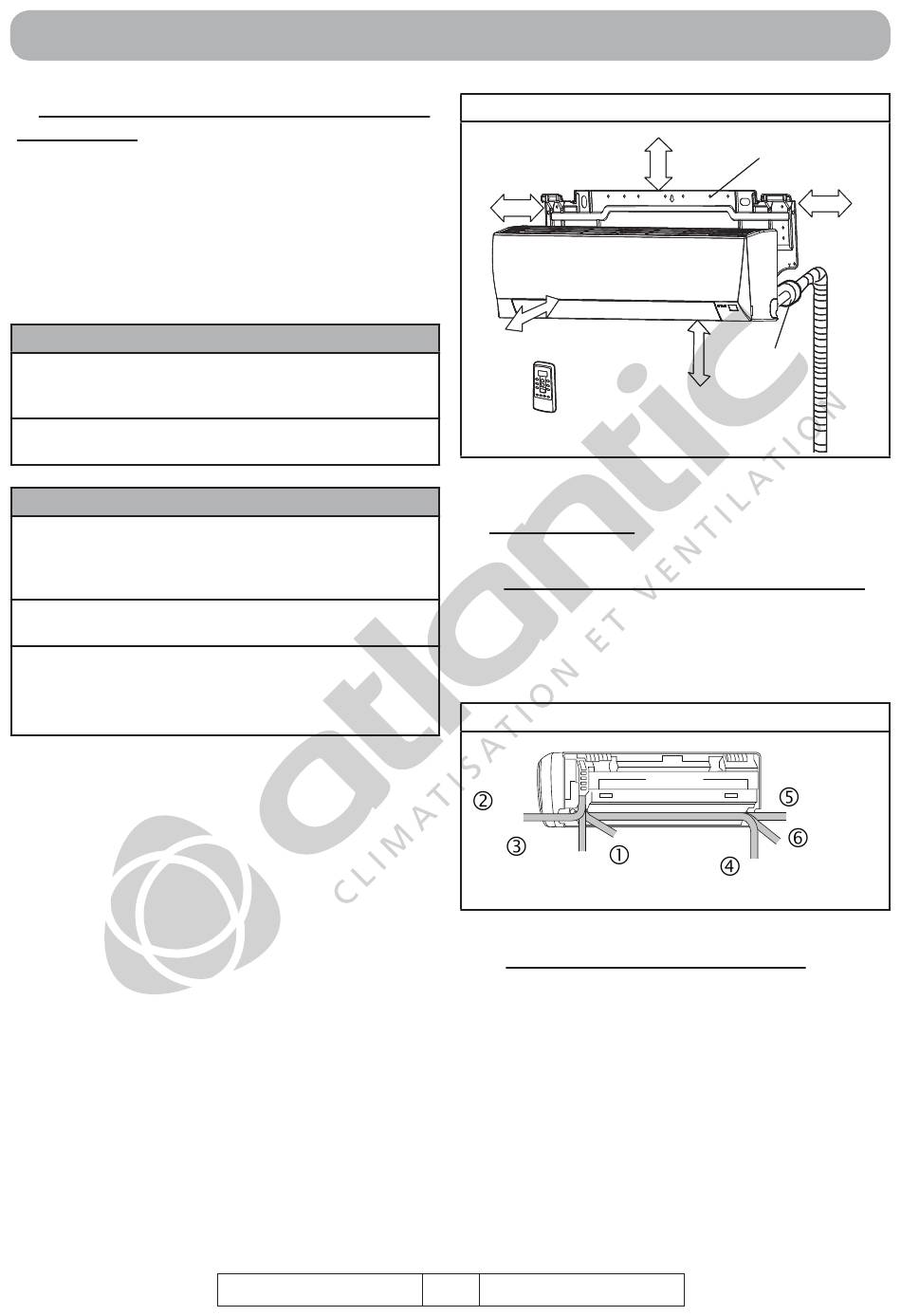

Fig. 18
6.3 cm ou plus
6.3 cm ou plus
7 cm ou plus
7 cm ou plus
150 cm ou plus
150 cm ou plus
180 cm ou plus
180 cm ou plus
Télécommande
Télécommande
3. INSTALLATION
3.1. Choix de la sortie pour le raccordement
Le raccordement des liaisons frigorifi ques peut
s'effectuer dans les six directions indiquées par
les chiffres , , , , et («Fig. 19»).
Fig. 19
Sortie
droite
Sortie
inférieure droite
arrière droite
3.2. Mise en place du support mural
Installez le support mural afi n qu'il soit correc-
tement positionné horizontalement et verticale-
ment. S'il est penché, de l'eau risque de s'écou-
ler sur le sol.
Installez le support mural de manière qu'il puisse
supporter le poids de l'unité intérieure.
18
NI 923 331 #
Support mural
Support mural
10 cm ou plus
10 cm ou plus
(Bouchon
(Bouchon
pour le
pour le
passage
passage
mural)
mural)
Arrière
Sortie gauche
arrière gauche
Sortie
Sortie
inférieure gauche
Sortie
