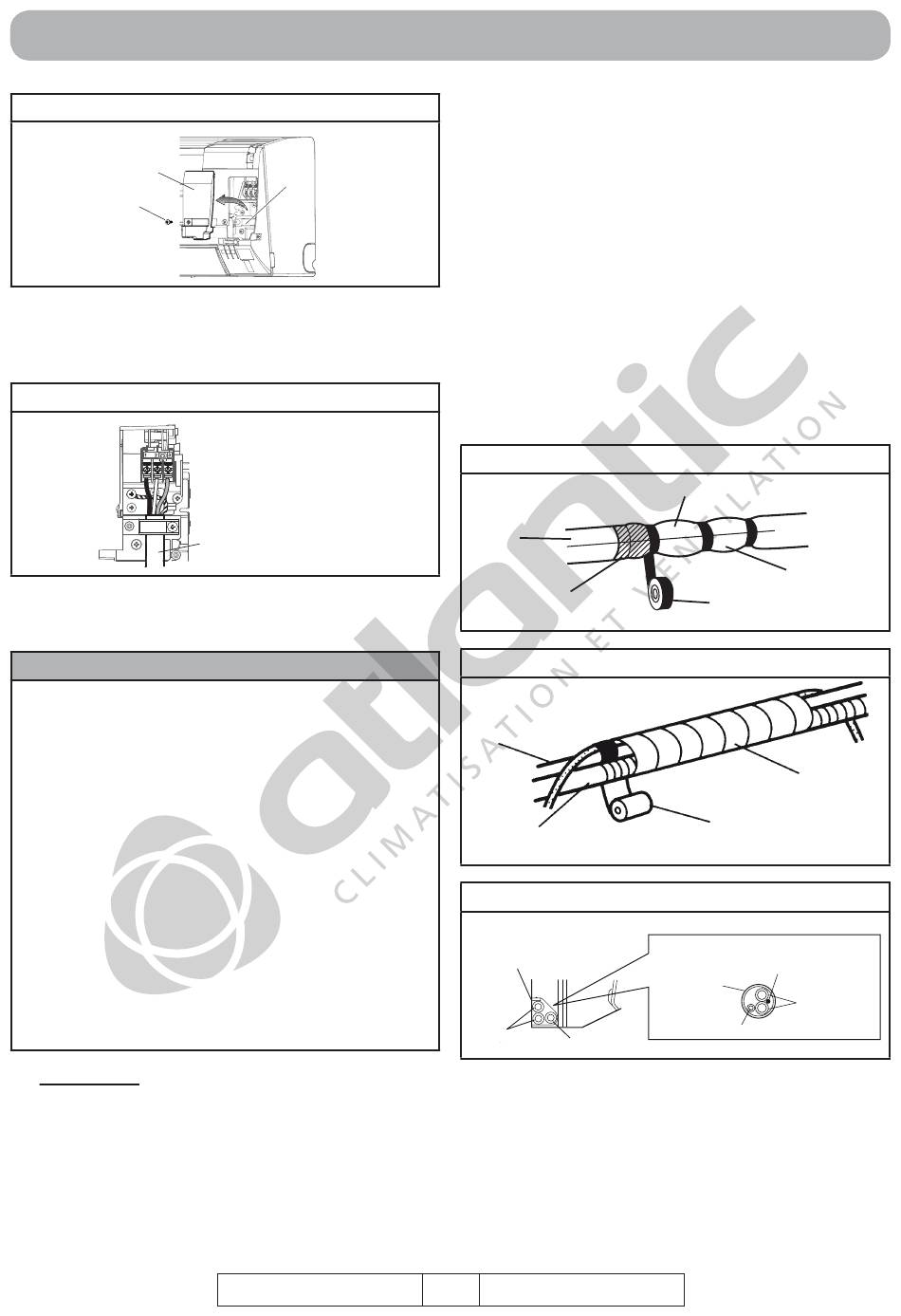

Fig. 32
Cache bornier
Vis
3. Préparez les câbles comme indiqué (Fig. 33).
4. Connectez complètement le câble dans le
bornier.
Fig. 33
5. Fixez le câble avec le serre-câble
6. Remettre le cache bornier en place.
I ATTENTION
• Faites correspondre les numéros du bornier
de l'unité intérieure et les couleurs de câble
avec ceux de l'unité extérieure. Un mauvais
câblage peut provoquer un incendie.
• Lorsque vous fi xez le câble d'interconnexion
avec le serre-câble, fi xez toujours le câble à la
partie plastique de la gaine, et non à la partie
isolante. Si l'isolant est endommagé, un faux
contact peut se produire.
• Toujours connecter la Terre. Un mauvais
câblage de Terre peut provoquer des chocs
électriques.
• Connectez le
fermement au
installation peut provoquer un incendie.
• Ne pas utiliser la vis Terre pour l'unité intérieure
ou extérieure sauf si c'est spécifi é.

6. FINITIONS

Après avoir fi ni la vérifi cation des fuites sur le cir-
cuit frigorifi que, installez l'isolant. Isolez le tuyau
d'évacuation des condensats pour éviter qu'il ne
gèle.
1. Isolez entre les liaisons.
INSTALLATION DES UNITÉS INTÉRIEURES
Serre-câble
Câble
d'interconnexion
câble d'interconnexion
bornier. Une mauvaise
Février 2014
Sorties arrière droite , droite  et inférieure
.
• Enveloppez les liaisons avec de l'isolant. Fixez
le tout avec du ruban adhésif.
Sorties arrière gauche , gauche .
• Enveloppez les liaisons frigorifi ques et les liai-
sons côté unité intérieure avec de la bande de
fi nition.
• Attachez le câble d'alimentation, le câble d'in-
terconnexion et le câble de la télécommande
aux liaisons avec du ruban adhésif.
• Enveloppez les câbles, les liaisons et le tuyau
d'évacuation des condensats avec de la bande
de fi nition.
Fig. 34
Faire se chevaucher les isolants
Liaison
Fixer les liaisons
ensemble sans espace
Fig. 35
Liaison
Tuyau d'évacuation
des condensats
Fig. 36 - Sortie gauche  et arrière gauche 
Sortie gauche
Câble d'interconnexion
Liaisons
2. Attachez le câble d'interconnexion le long
des liaisons avec du ruban adhésif.
3. Attachez les liaisons sur le mur extérieur
avec des colliers (non fournis, Fig. 37).
4. Remplissez le fourreau (non fourni) dans le
mur avec du mastic (non fourni) pour éviter
que l'eau et le vent n'y pénètre (Fig. 37).
5. Attachez le
condensats au mur extérieur etc..
22 NI 923 331 #
Liaison
unité intérieure
Ruban adhésif
Enveloppez
avec le ruban
adhésif
Ruban adhésif
Pour une sortie à l'arrière gauche
Passage Câble d'interconnexion
dans le mur
Liaisons
Tuyau d'évacuation des condensats
tuyau d'évacuation des
