I ATTENTION
• Faites correspondre les numéros du bornier,
les couleurs et les codes des câbles de
connexion de l'unité intérieure avec ceux de
l'unité extérieure.
• Connectez
solidement
connexion au bornier. Une installation impar-
faite risque de causer un incendie.
• Insérez fermement le câble de connexion
dans le bornier. Un câble mal inséré constitue
un risque de faux contact.
• N'oubliez pas la mise à la terre de l'installa-
tion.
• Utilisez le branchement de mise à la terre uni-
quement pour la connexion entre deux unités.
• Ne pas attacher un fil rigide avec une cosse
ronde sertie. La pression sur la cosse peut pro-
voquer des dysfonctionnements et échauffer
anormalement le câble.

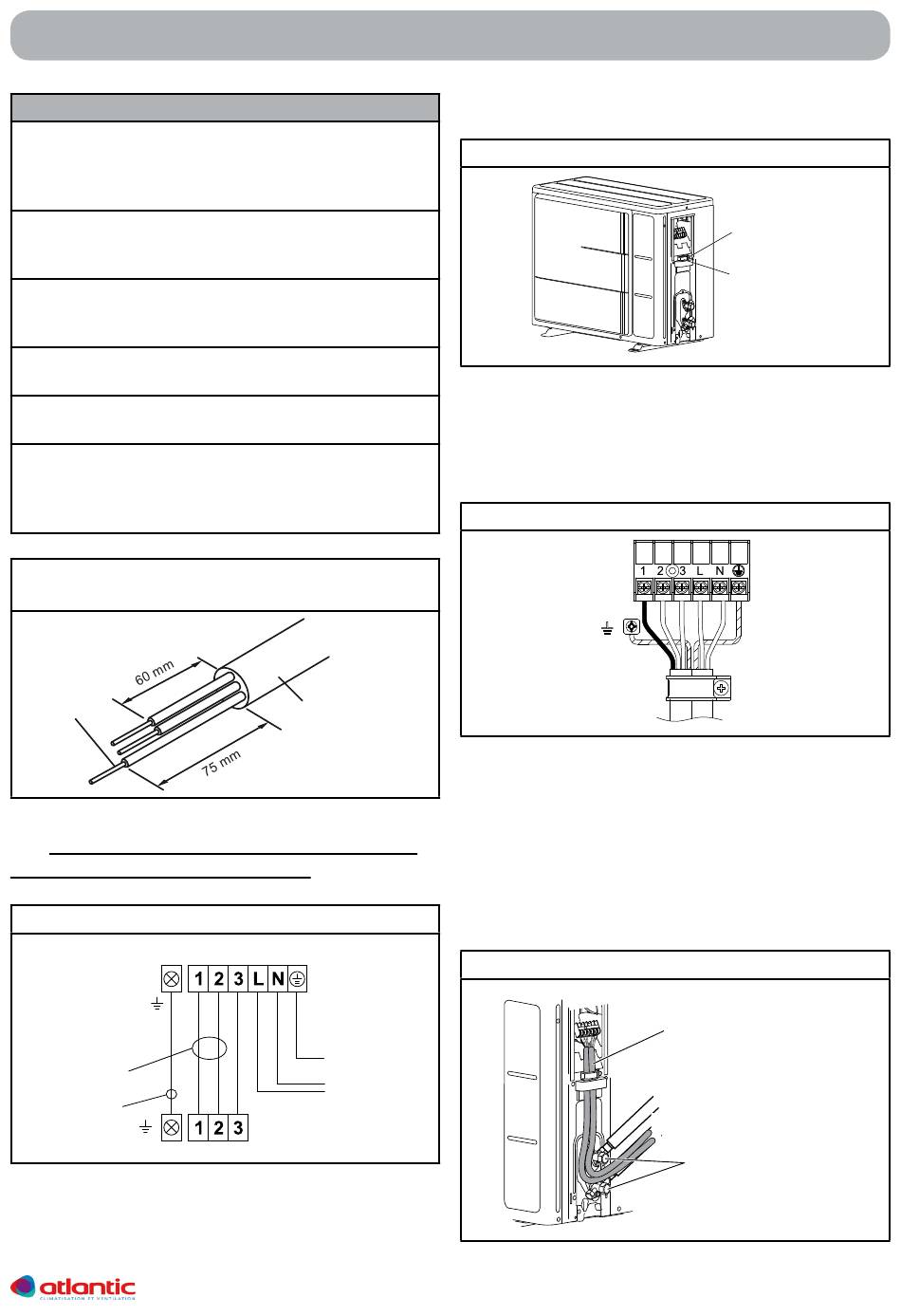

fig. 17 - Câble d'alimentation de l'unité
extérieure
Câble de Terre
6.4. Câblage de l'interconnexion et de l'ali-
mentation sur l'unité extérieure
fig. 18 - Diagramme de câblage
TERRE
Bornier unité
extérieure
Ligne électrique
Câble de Terre
Bornier unité
intérieure
1. Retirez le cache vannes, reportez-vous au
«3.2. Démontage et montage du cache vannes»,
page 11.
installation de l'unité extérieure
les
câbles
de
Câble d'alimentation
ou d'interconnexion
TERRE
Câble de Terre
Alimentation
2. Retirez le serre câble.
fig. 19
3. Connectez le câble d'alimentation et le câble
d'interconnexion au bornier. Suivez le schéma
de câblage ci-après. Recourbez l'extrémité des
conducteurs, insérez les conducteurs à fond
dans le bornier et serrez les vis.
fig. 20
4. Faites cheminer les câbles d'alimentation et
d'interconnexion par l'arrière de l'appareil (voir
figure ci-dessous). Sinon le couvercle devient
difficile à installer.
5. Remettez en place le cache vannes «3.2. Dé-
montage et montage du cache vannes», page
11.
fig. 21
Vis
Serre-câble
Câble d'interconnexion
et d'alimentation
Vannes
17
17
