3. RÉCUPÉRATION DU FLUIDE DANS
L'UNITÉ EXTÉRIEURE
Pour éviter la dispersion de gaz réfrigérant dans
l'atmosphère au moment du déplacement ou de
la mise en décharge, il faut récupérer les liquides
frigorifi ques en mode refroidissement ou refroi-
dissement forcé selon la procédure suivante.
(Quand en hiver le mode refroidissement ne peut
être utilisé, alors activez le mode refroidissement
forcé).
1. Purger en branchant le fl exible du manifold
au port de charge de la vanne 3 voies et ouvrir
doucement la vanne basse pression.
2. Fermez complètement la vanne 2 voies.
3. Lancez le mode froid ou le mode froid forcé.
Si vous utilisez la télécommande appuyez sur le
bouton «TEST RUN» après avoir lancé le mode
froid. Les voyants «OPERATION» et «TIMER»
commence à clignoter simultanément pendant
l'opération de test.
Si vous n'utilisez pas la télécommande, il faut
appuyer en continu sur le bouton «MANUAL
AUTO» de l'unité intérieure pendant au moins
10 secondes (Le mode froid forcé ne peut être
lancé si on n'appuie pas en continu plus de 10
secondes.)
4. Fermez la vanne 3 voies quand vous lisez sur
le manomètre une pression de 0.05~0 MPa (5~0
bars) (0.05~0 kg/cm2).
5. Pour Arrêter :
- Appuyez sur le bouton «START/STOP» de la
télécommande pour stopper la récupération.
- Appuyez sur le bouton «MANUAL AUTO» de
l'unité intérieure pour stopper la récupération (Il
n'est pas nécessaire de d'appuyer en continu
plus de 10 secondes).
I AVERTISSEMENT
• Pendant la récupération des fl uides, assurez-
vous d'avoir éteint le compresseur avant de re-
tirer les liaisons frigorifi ques.
• Ne pas débrancher les tuyaux de raccorde-
ment pendant que le compresseur fonctionne
avec les vannes 2 ou 3 voies ouvertes. Cela
peut causer des pressions anormales du cycle
de réfrigération ce qui peut entraîner des rup-
tures et même des dégâts.
INSTALLATION DE LA TÉLÉCOMMANDE
Ou
Février 2014

4. ESSAIS DE FONCTIONNEMENT

Réalisez l'essai et vérifi ez les points 1 et 2 page
31.
• Pour des instructions détaillées sur la conduite
de l'essai de fonctionnement, consultez la notice
d'utilisation.
• Selon la température ambiante, il est possible
que l'unité extérieure ne fonctionne pas.
Dans ce cas, la fonction «TEST RUN» est là pour
vous permettre de «forcer» le fonctionnement du
compresseur en inhibant l'action du thermostat.
• Pressez la touche d'essai située sur la face
avant de la télécommande alors que le climati-
seur fonctionne.
(La partie émettrice de la télécommande dirigée
vers l'unité intérieure, pressez la touche d'essai
en vous servant de la pointe d'un stylo bille.)

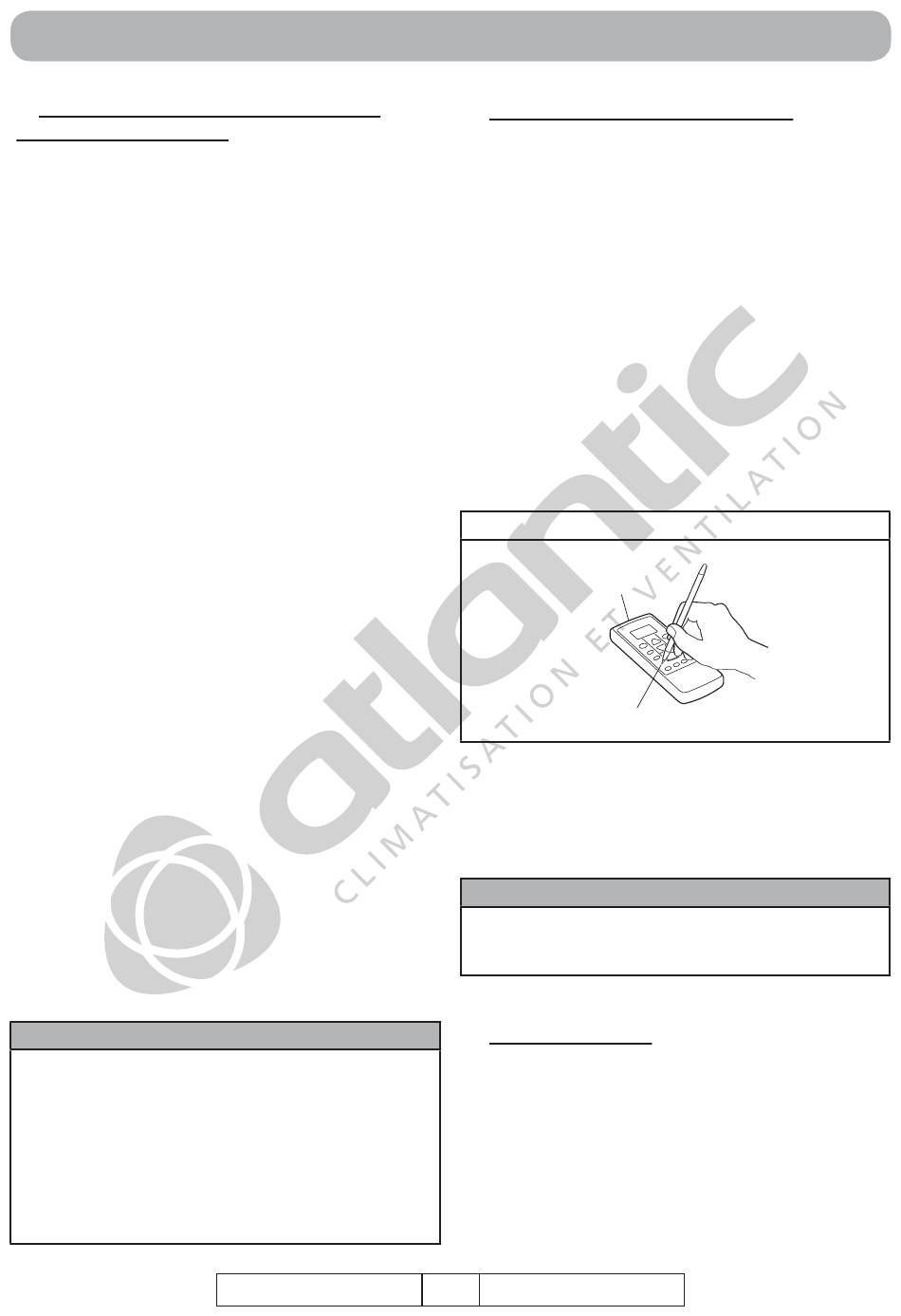

Fig. 44
Emetteur
infrarouge
Bouton test
• Pour terminer l'essai, appuyez sur le bouton
«START-STOP».
Lorsque le climatiseur est mis en marche avec la
touche «TEST», les témoins «OPERATION» et
«TIMER» clignotent simultanément lentement.
I AVERTISSEMENT
• Après essai, toujours remettre l'appareil en
mode fonctionnement normal afi n de permettre
l'usage de la régulation.

5. CODES ERREUR

Si vous utilisez une télécommande infrarouge,
les codes erreur seront affi chés, via les voyants
près du capteur infrarouge, par une suite de cli-
gnotement (voir tableau 8). Un code erreur n'ap-
paraît que lors du fonctionnement de l'unité.
29 NI 923 331 #
