ATTENTION !
Avant de procéder à l'installation, vérifier le modèle de bâchage possédé et examiner
attentivement les cas particuliers qui peuvent se présenter.

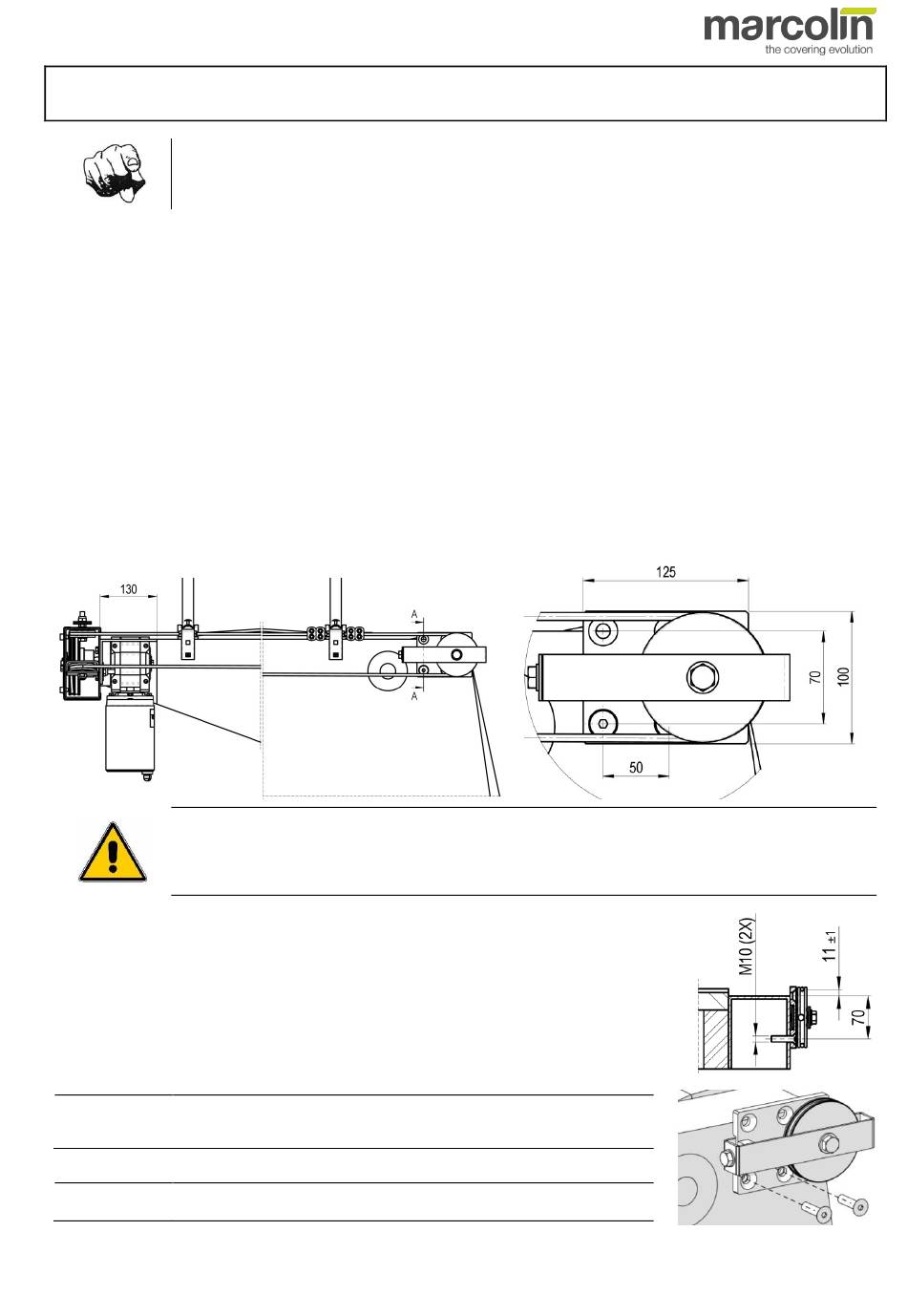

3.1 Application de la plaque de tension postérieure
3.1.1 Informations
La description suivante décrit l'installation de la plaque de tension postérieure pour les bâchages standards. En cas de
1.
Bâchage avec système de décrochage du câble pour bennes trilatérales
2.
Bâchage avec crochets anti-vent
Suivre la procédure décrite pour les cas spécifiques (paragraphe 4.2 et paragraphe 4.4).
3.1.2 Installation de la plaque postérieure en cas de « CABLES STANDARD »
En installant la plaque de mise en tension postérieure il est nécessaire de prêter beaucoup d'attention pour ne pas créer
d'obstacles aux éléments mobiles (par exemple le hayon « à drapeau »).
Le positionnement le plus correct de la plaque est le plus proche au bord postérieur mais, au même temps, à une distance
telle à ne pas créer entraves aux éventuelles charnières.
Un positionnement erroné pourrait être source de dommages pour le bâchage ou bien pour la benne.
En cas de doute, nous conseillons d'effectuer des simulations des parties mobiles postérieures pour
Pour un fonctionnement correct du bâchage, positionner l'axe du trou de fixation
1.
inférieur de la plaque à une distance de 70 mm du bord supérieur de la benne.
2.
Procéder avec deux trous taraudés M10 sur le bord latéral en correspondance des trous
de la plaque.
3.
Fixer la plaque avec les vis à tête fraisée M10x40 fournies avec le système, en faisant
attention que la vis de tension soit orientée vers la partie antérieure du véhicule.
Remarque:
Pendant sa vie utile la structure est sujette à vibrations et à sollicitations; il est
donc conseillé d'utiliser un liquide de freinage des filets à forte ou moyenne
étanchéité.
Répéter l'opération de fixation de la plaque sur le côté opposé.
4.
Remarque:
La correcte installation des plaques postérieures est fondamentale car elle
influence le positionnement de tous les éléments successifs.
I
NSTALLATION DU BACHAGE
S
®
IGILLO
ATTENTION !
éviter de mauvaises surprises.
Manuel de l'installateur - Sigillo
:
®
- 11
