Parcours Du Câble D'acier Gauche - MARCOLIN Sigillo Manuel De L'installateur

Procéder au positionnement du bâchage :
Enlever l'emballage éventuel;
5.
S'assurer du sens correcte de la bâche (avant-arrière) ;
6.
7. Positionner le premier arceau de traction de façon perpendiculaire aux ridelles de la benne.
Faire très attention à la fixation de l'arceau de traction parce que, si ça est fait de façon erronée, ça pourrait
Remarque:
compromettre le bon fonctionnement du bâchage.
3.3.1 Parcours du câble d'acier gauche
L'exposition commence avec les instructions pour le positionnement du câble d'acier placé à gauche (par rapport au sens
de marche) en correspondance de la boîte d'engrenage gauche de commande.
Le positionnement du câble est le même, tant dans la version manuelle que éléctrique. En cas de presence du
:
Remarque
système de decrochâge rapide du câble, suivre les procedures decrites dans le paragraphe 4.2.
S'en tenir scrupuleusement à ce qui est indiqué ci-après pour le positionnement des câbles d'acier.
En absence de directives spécifiques de notre part, le câble doit passer sur le trou situé plus à l'extérieur.
Remarque:

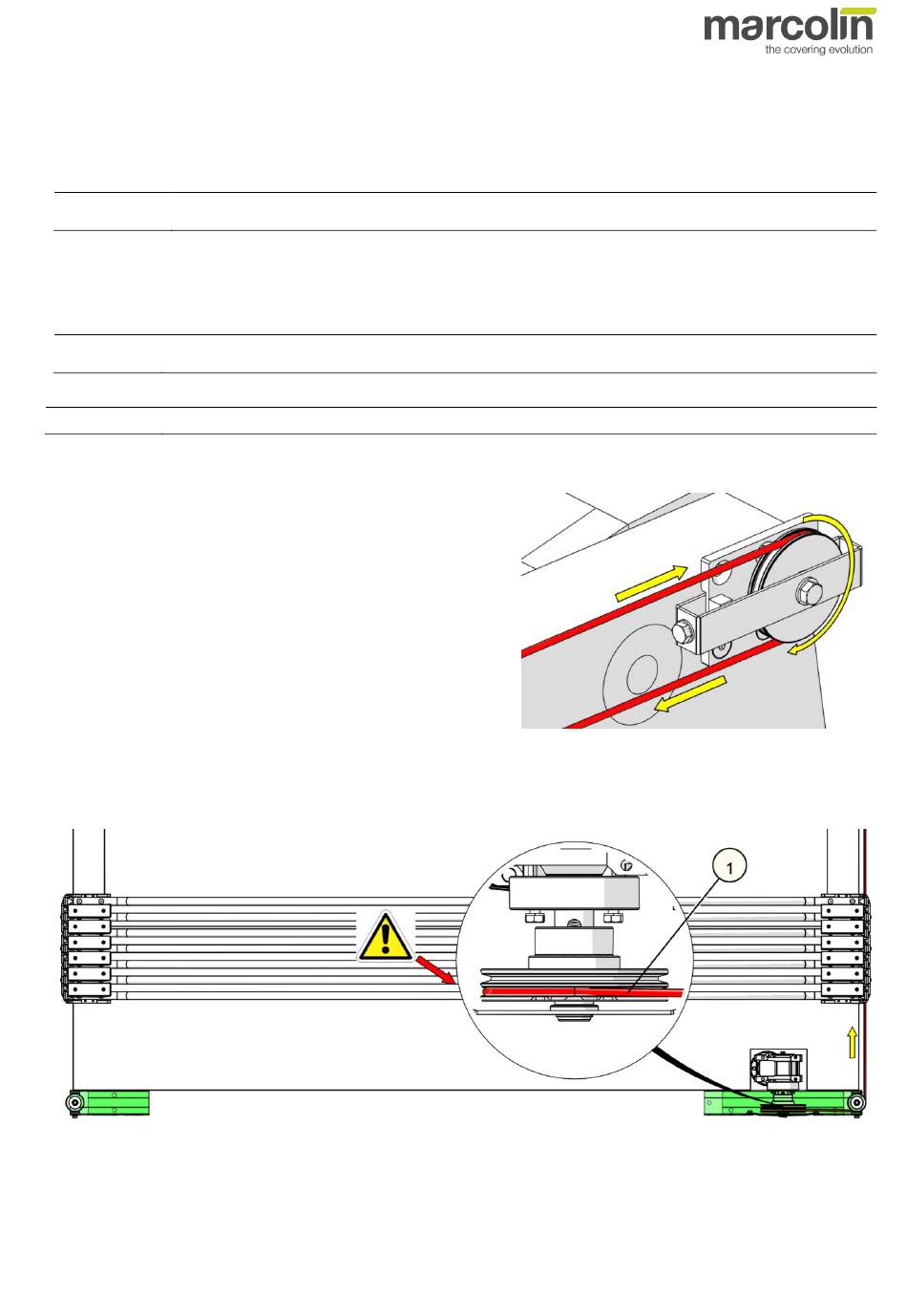

Par commodité, insérer toute la longueur du câble en acier entre les différents éléments, en opérant de la façon indiquée ci-
dessous :
Procéder avec le positionnement de l'extrémité inférieure du câble
d'acier :
1. Apporter le bout du câble métallique sur la partie postérieure
de la benne.
2. Enrouler le câble sur le creux de la poulie de renvoi
postérieure.
Retourner avec l'extrémité du câble d'acier vers la partie antérieure de la benne.
3.
4. Insérer le bout du câble provenant de la partie postérieure sur la poulie principale (1) en correspondance du creux
situé plus à l'extérieur.
Manuel de l'installateur - Sigillo
® - 17
