6. Diagnostic et traitement des erreurs
6.3 Diagnostic à l'aide de WinPISA
Etat
Type de bus de terrain
Connexion
Adresse de bus
Débit en bauds
Affectation des E/S
Version du logiciel
1)
L'indication octet 0E/0S (0 octet d'entrée/0 octet de sortie) signifie qu'aucune taille d'espace
d'adresses d'E/S n'a encore été prédéfinie par le maître.
6−6
Dans le menu [En ligne], la commande [Diagnostic] [Affichage
d'état] permet de visualiser les principales données système
du SPC200. L'onglet [Bus de terrain] fournit des informations
sur la connexion au bus de terrain.

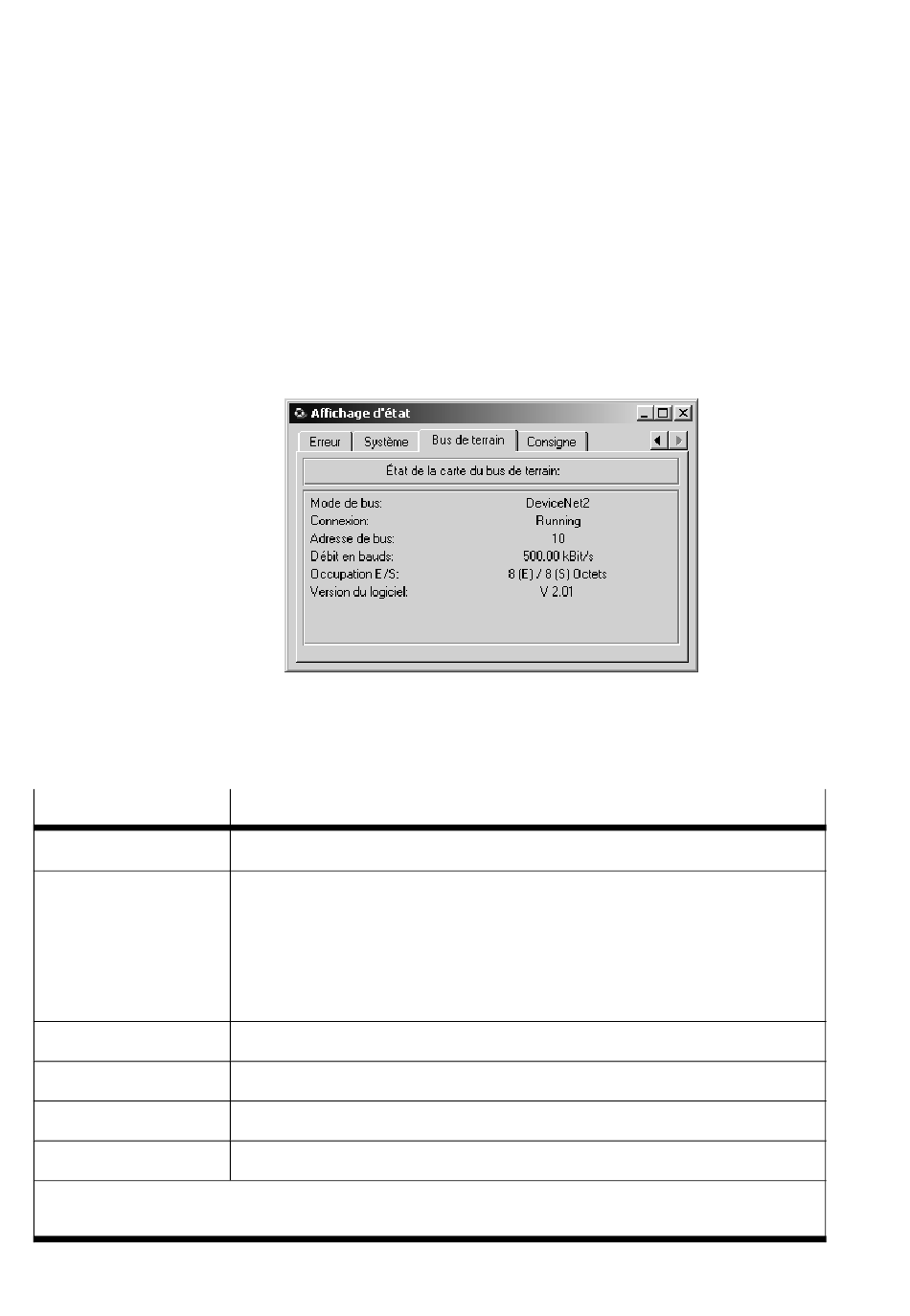

Fig. 6/1 : Fenêtre WinPISA d'affichage d'état du bus de
terrain
Description
Protocole de la carte de bus de terrain installée
Paramétrage (pour régime élevé)
Online
Running
Idle
Erreur : Micrologiciel < 4.9
Erreur : HW, CAN
Adresse de bus sélectionnée
Vitesse de transmission actuelle
Nombre d'octets d'E/S
N° de version du logiciel de la carte de bus de terrain
1)
utilisés pour la communication
Festo P.BE−SPC200−COM−CANDN−FR fr 0511a
