Sartorius PMA.Evolution Notice D'installation
Balances pour peintures pour atmosphères explosibles de la zone 2
Masquer les pouces
Voir aussi pour PMA.Evolution:
- Notice d'installation (90 pages) ,
- Mode d'emploi (72 pages) ,
- Mode d'emploi (51 pages)
Table des Matières
Publicité
Les langues disponibles
Les langues disponibles
Liens rapides

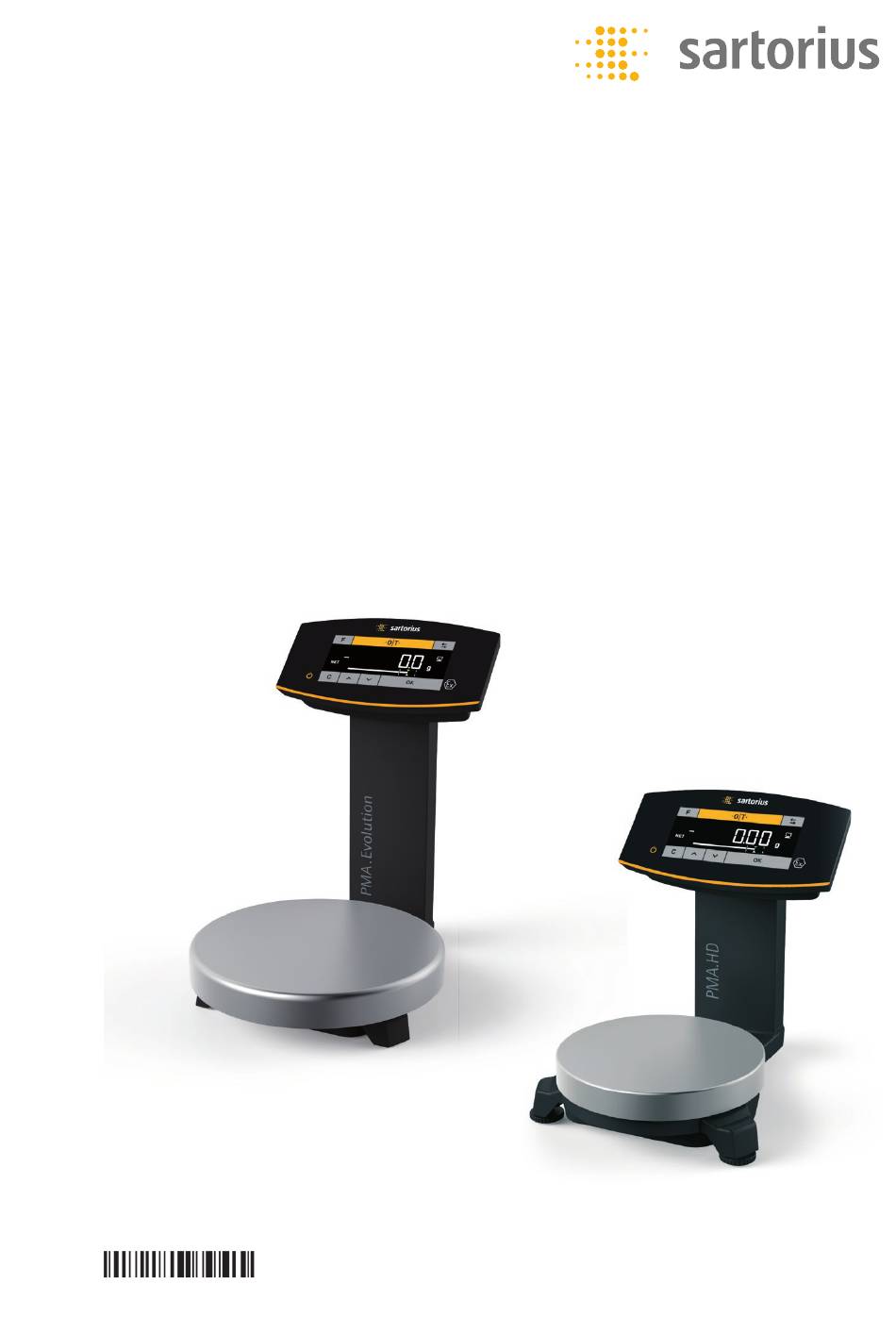

Installation Instructions | Installationsanleitung | Notice d'installation |
Manuale d'installazione | Instrucciones de instalación | Instrukcja montażu
PMA.Evolution | PMA.HD
EVO1Y | LAB1Y
Paint-mixing Scales for Potentially Explosive Areas Zone 2 |
Farbmischwaagen für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 |
Balances pour peintures pour atmosphères explosibles de la zone 2 |
Bilance per la miscelazione di vernici per l'utilizzo in aree a rischio di esplosione della zona 2 |
Balanzas para la mezcla de pinturas en áreas potencialmente explosivas de la zona 2 |
Wagi do mieszania farb do stosowania w obszarach zagrożonych wybuchem strefy 2
1000047794
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Sartorius PMA.Evolution
Sommaire des Matières pour Sartorius PMA.Evolution
- Page 1 Installation Instructions | Installationsanleitung | Notice d’installation | Manuale d’installazione | Instrucciones de instalación | Instrukcja montażu PMA.Evolution | PMA.HD EVO1Y | LAB1Y Paint-mixing Scales for Potentially Explosive Areas Zone 2 | Farbmischwaagen für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 | Balances pour peintures pour atmosphères explosibles de la zone 2 |...
- Page 2 − Adobe Reader Deutsch – Seite 12 − Software drivers for configuration of USB interfaces Im Auslegungsfall ist die deutsche Sprache maßgeblich. Download online: www.sartorius.com/paintmixing Français – page 21 En cas de questions concernant l‘interprétation, la version en langue allemande fera autorité.
-
Page 3: Table Des Matières
English Contents 1.2.1 Warnings WARNING 1 About This Document ........Denotes a danger with risk that death or severe injury may 1.1 Scope . -
Page 4: Explosion Protection
Do not modify the device or make any technical changes. laboratory manager or the operator of the device. Do not expose the device or accessories supplied by Sartorius to extreme temperatures, aggressive chemical vapors, Operating The operating engineer/laboratory manager moisture, shock, vibrations, or strong electromagnetic fields. -
Page 5: Work On The Electrical Equipment Of The Device
Work on and modifications to the electrical equipment of the AC adapter YEPS01-USB Optional Optional device may only be carried out by Sartorius Service personnel. The device may only be opened by Sartorius Service personnel. Installation instructions Seal on Scales Verified for Use in Legal Metrology Legislation requires that a seal be affixed to 3.2 Unpacking... -
Page 6: Installing The Scale
If deviations are evident during startup due to transport damage (e.g., no display, no backlighting), disconnect the scale from the power supply and contact Sartorius Service. Connect the scale to the equipo- tential bonding conductor using an equipotential bonding cable 3.4.2 Connecting the Scale... -
Page 7: Anti-Theft Locking Device
English 3.7 Anti-theft Locking Device Use the correct mains adapter for your mains power supply: If required, secure the scale at Mains adapter sets the back. Region/country YEPS01-PS1 − USA and Japan (US+JP) − Europe (EU) − United Kingdom (GB) YEPS01-PS6 −... -
Page 8: Cleaning And Maintenance
To ensure the continued accuracy of your scale, we recommend scheduling regular servicing at least once a year. Sartorius Service offers different service contracts with maintenance intervals that are tailored to your needs. A calibration certificate should always be issued as part of every maintenance session. -
Page 9: Accessories
In-use dust cover number. The format is as follows: for control panel, YDC03PMA10 YMM x x x x x pack of 10 Year for support arm, PMA.Evolution, YDC03PMA-CO10 2014-2020 pack of 10 2021-2027 for weighing pan, PMA.Evolution, YDC03PMA-WP10 2028-2034, etc. -
Page 10: Technical Data
Value ID code (explosion protection) II 3G Ex ic nA IIB T4 Gc as per EC Type Examination Certificate no. FM15ATEX0008X Supply voltage only via USB interface or Sartorius AC adapter YEPS01-USB Input voltage +4.5–5.0 Power consumption 2.0 (typically) Further data... -
Page 11: Model-Specific Data
English 8.2 Model-specific Data Specification Unit Value Value Model PMA.Evolution, EVO1Y PMA.HD, LAB1Y Weighing capacity 7500 / 999.95 2200 Readability 0.1 / 0.05 0.01 / 0.1 Tare range (subtractive) -7500 –2200 External adjustment weight / 1, 2, 5 / 1, 2 /... -
Page 12: Über Dieses Dokument
Inhalt 1.2.1 Warnungen WARNUNG 1 Über dieses Dokument ........Kennzeichnet eine Gefährdung, die Tod oder schwere Körper- 1.1 Gültigkeit . -
Page 13: Explosionsschutz
über den Einsatz und die Parametrierung des verändern. Laborleiter Geräts. Das Gerät sowie das von Sartorius gelieferte Zubehör nicht Der Betriebsingenieur / Laborleiter ist in den extremen Temperaturen, aggressiven chemischen Dämpfen, Betrieb des Geräts eingewiesen. Die Einweisung Feuchtigkeit, Stößen, Vibrationen oder starken elektromagne- erfolgt im Rahmen der Inbetriebnahme und tischen Feldern aussetzen. -
Page 14: Arbeiten An Der Elektrischen Ausrüstung Des Geräts
Geräts Waagschale groß: d 233 mm Waagschale klein: d 180 mm Jegliche Arbeiten und Modifikationen an der elektrischen USB-Kabel Ausrüstung des Geräts dürfen nur vom Sartorius Service vorgenommen werden. Das Gerät darf nur vom Sartorius Netzgerät YEPS01-USB optional optional Service geöffnet werden. -
Page 15: Waage Montieren
Bereich nicht explosionsgefährdet ist. Zeigen sich bei dieser Inbetriebnahme durch Transportschäden Abweichungen (z. B. keine Anzeige, keine Hintergrundbeleuch- tung), so ist die Waage vom Netz zu trennen und der Sartorius Service zu informieren. Verbinden Sie die Waage mit einem Potenzialausgleichskabel 3.4.2... -
Page 16: Diebstahlsicherung
Diebstahlsicherung Verwenden Sie den zu Ihrem Stromnetz passenden Netzadapter: Sichern Sie die Waage bei Netz-Adaptersets Bedarf an der Rückseite. Beutel Region / Land YEPS01-PS1 − USA und Japan (US+JP) − Europa (EU) − Großbritannien (GB) YEPS01-PS6 − Argentinien (AR) − Brasilien (BR) Nivellieren −... -
Page 17: Reinigung Und Wartung
Um die fortdauernde Messsicherheit Ihrer Waage zu gewähr- leisten, empfehlen wir die regelmäßige, mindestens jährliche Reinigen Wartung. Der Sartorius Service bietet Ihnen hierzu unter- schiedliche Wartungsverträge an, die wir individuell an Ihre Vor Reinigen des Netzgerätes oder der Waage: Alle Geräte Bedürfnisse anpassen. -
Page 18: Zubehör
YCC01-X046M2 Arbeitsschutzhaube für Bedienfeld, 10er Pack YDC03PMA10 Das Herstelldatum des Gerätes ist in der Seriennummer codiert. Die Struktur ergibt sich wie folgt: für Stativ, PMA.Evolution, 10er Pack YDC03PMA-CO10 für Waagschale, PMA.Evolution, YDC03PMA-WP10 JMM x x x x x 10er Pack Jahr für Stativ, PMA.HD, 10er Pack... -
Page 19: Technische Daten
Angabe Einheit Wert Kennzeichnung (Explosionsschutzart) II 3G Ex ic nA IIB T4 Gc lt. EG-Baumusterprüfung Nr. FM15ATEX0008X Spannungsversorgung nur über USB Schnittstelle oder Sartorius Netzgerät YEPS01-USB Eingangsspannung +4,5 bis 5,0 Leistungsaufnahme 2,0 (typisch) Weitere Daten IP40 gemäß EN 60529/IEC 60529... -
Page 20: Modellspezifische Daten
Modellspezifische Daten Angabe Einheit Wert Wert Modell PMA.Evolution, EVO1Y PMA.HD, LAB1Y Wägebereich 7500 / 999,95 2200 Ablesbarkeit 0,1 / 0,05 0,01 / 0,1 Tarierbereich (subtraktiv) –7500 –2200 Externer Justiergewichtswert / 1, 2, 5 / 1, 2 / Genauigkeitsklasse F2 oder besser F1 oder besser Größe der Waagschale... -
Page 21: Sécurité
Français Table des matières 1.2.1 Avertissements AVERTISSEMENT 1 À propos de ce manuel ........Signale un danger qui est susceptible d’entraîner la mort ou 1.1 Validité... -
Page 22: Protection Contre Les Explosions
Le manuel fait partie intégrante de l'appareil. L’appareil est Si certaines opérations doivent être effectuées par d'autres exclusivement destiné à être utilisé en conformité avec ce groupes cibles ou par le Sartorius Service : la qualification mode d’emploi. nécessaire est indiquée dans la description de l’opération. -
Page 23: Travaux Sur L'équipement Électrique De L'appareil
Travaux sur l’équipement électrique de Grand plateau de pesée : d 233 mm l’appareil Petit plateau de pesée : d 180 mm Seuls des techniciens du Sartorius Service sont autorisés à Câble USB effectuer des opérations et des modifications sur l'équipement Bloc d'alimentation YEPS01-USB En option En option électrique de l'appareil. -
Page 24: Monter La Balance
Lors de la mise en service, s'il se produit des erreurs provo- quées par des dommages dus au transport (par ex. pas d'affichage, pas de rétroéclairage), débranchez la balance du secteur et informez-en le Sartorius Service. Connectez la balance à la borne d'équipotentialité à l'aide d'un 3.4.2... -
Page 25: Système Antivol
Français Système antivol Utilisez le bloc d’alimentation adapté à votre réseau électrique : Si nécessaire, fixez la balance à Jeux d’adaptateurs secteur l'aide du système antivol qui se trouve à l'arrière. Sachet Région / Pays YEPS01-PS1 − États-Unis et Japon (US+JP) −... -
Page 26: Nettoyage Et Maintenance
Il est conseillé d’effectuer la maintenance de votre balance au moins une fois par an pour garantir en permanence des Nettoyage mesures précises. À cet effet, le Sartorius Service propose différents contrats de maintenance modulables selon vos Avant de procéder au nettoyage du bloc d’alimentation ou de besoins. -
Page 27: Accessoires
Housse de protection pendant le travail AMM x x x x x pour le panneau de commande, YDC03PMA10 Année boîte de 10 2014-2020 pour la colonne, PMA.Evolution, YDC03PMA-CO10 2021-2027 boîte de 10 2028-2034, etc. pour le plateau de pesée, YDC03PMA-WP10 PMA.Evolution, boîte de 10... -
Page 28: Caractéristiques Techniques
II 3G Ex ic nA IIB T4 Gc selon le certificat d'examen CE de type n° contre les explosions) FM15ATEX0008X Alimentation électrique Uniquement via port USB ou bloc d’alimentation Sartorius YEPS01-USB Tension d'entrée +4,5 à 5,0 Puissance absorbée 2,0 (standard) Autres caractéristiques... -
Page 29: Caractéristiques Techniques Spécifiques Aux Différents Modèles
(soustractive) Déclaration de conformité UE Par la déclaration de conformité ci-jointe, la société Sartorius atteste que l'appareil est conforme aux directives mentionnées. La déclaration de conformité établie lors de l'évaluation de la conformité (vérification) est valide pour les balances approuvées pour l’utilisation en métrologie légale dans l’Espace Économique Européen. -
Page 30: Riguardo Questo Manuale
Indice 1.2.1 Avvertimenti AVVERTENZA 1 Riguardo questo manuale ....... Questo simbolo segnala un pericolo che potrebbe causare 1.1 Validità... -
Page 31: Protezione Contro Le Esplosioni
Se l’apparecchio non viene usato per la destina- dell’attività qualora delle singole attività debbano essere zione prevista: si può compromettere il funzionamento dei eseguite da altri destinatari oppure dal Sartorius Service. dispositivi di protezione dell’apparecchio. Ciò può causare Destinatari Conoscenze e competenze danni a persone e a cose. -
Page 32: Interventi Sulla Dotazione Elettrica Dell'apparecchio
Qualsiasi intervento e modifica sulla dotazione elettrica Piatto di pesata grande: d 233 mm dell’apparecchio devono essere eseguiti solo da parte del Piatto di pesata piccolo: d 180 mm Sartorius Service. L’apparecchio può essere aperto solo dal Cavo USB Sartorius Service. Alimentatore YEPS01-USB... -
Page 33: Montare La Bilancia
Se durante questa messa in funzione apparissero delle disfunzioni dovute a danneggiamento durante il trasporto (per es. nessuna indicazione sul display o mancanza di retroilluminazione), staccare la bilancia dalla rete elettrica e informare il Sartorius Service. Collegare la bilancia al conduttore equipotenziale usando un cavo 3.4.2... -
Page 34: Dispositivo Antifurto
Dispositivo antifurto Usare l’adattatore adatto all’alimentazione elettrica locale: Set di adattatori Se necessario, è possibile installare un dispositivo anti- Busta Regione / Paese furto sul retro della bilancia. YEPS01-PS1 − USA e Giappone (US+JP) − Europa (UE) − Gran Bretagna (GB) YEPS01-PS6 −... -
Page 35: Pulizia E Manutenzione
Per garantire una sicurezza metrologica costante della bilancia, consigliamo di eseguire la manutenzione regolarmente, almeno Pulizia una volta all’anno. A tale scopo, il Sartorius Service offre diversi contratti di manutenzione che personalizziamo in base Prima di pulire l’alimentatore o la bilancia: scollegare tutti gli alle vostre esigenze. -
Page 36: Accessori
La struttura è la seguente: per la colonnina, PMA.Evolution, YDC03PMA-CO10 AMM x x x x x confezione da 10 Anno per il piatto di pesata, PMA.Evolution, YDC03PMA-WP10 2014-2020 confezione da 10 2021-2027 per la colonnina, PMA.HD, YDC04PMA-CO10 2028-2034 ecc. -
Page 37: Dati Tecnici
II 3G Ex ic nA IIB T4 Gc secondo il certificato di esame CE del tipo n° (tipo di protezione antideflagrante) FM15ATEX0008X Tensione di alimentazione Solo tramite la presa USB o l’alimentatore Sartorius YEPS01-USB Tensione in ingresso +4,5 – 5,0 Potenza assorbita... -
Page 38: Dati Specifici Del Modello
Dati specifici del modello Specifica Unità Valore Valore Modello PMA.Evolution, EVO1Y PMA.HD, LAB1Y Campo di pesata 7500 / 999,95 2200 Precisione di lettura 0,1 / 0,05 0,01 / 0,1 Campo di tara (sottrattiva) –7500 –2200 Peso di regolazione esterno /... -
Page 39: Acerca De Este Documento
Español Índice 1.2.1 Advertencias ADVERTENCIA 1 Acerca de este documento ....... Identifica un riesgo que podría tener como consecuencia la 1.1 Validez . -
Page 40: Protección Contra Explosiones
Estas instrucciones forman parte del aparato. El aparato es Si otros grupos de destinatarios o Sartorius Service deben adecuado únicamente para el uso conforme a este manual. llevar a cabo tareas concretas, en la descripción de las mismas se indican las cualificaciones necesarias para realizarlas. -
Page 41: Trabajos En El Equipo Eléctrico Del Aparato
El aparato debe utilizarse únicamente en un estado perfecto en razón de la seguridad. Desconecte inmediatamente de la corriente el aparato si está dañado. Volumen de suministro Encargue la reparación de daños a Sartorius Service de inmediato. Artículo PMA. PMA.HD Trabajos en el equipo eléctrico del aparato... -
Page 42: Montaje De La Balanza
Si al ponerlo en funcionamiento se presentan problemas provocados por daños durante el transporte (p. ej. ninguna indicación, sin retroiluminación), desconecte la balanza de la red e informe a Sartorius Service. Conecte la balanza a la compensa- ción de potencial utilizando un 3.4.2... -
Page 43: Protección Antirrobo
Español Protección antirrobo Utilice el adaptador de red adecuado para la red eléctrica: Asegure la balanza por el lado Juegos de adaptadores de red posterior, en caso necesario. Bolsa Región/País YEPS01-PS1 − EE. UU. y Japón (US+JP) − Europa (EU) −... -
Page 44: Limpieza Y Mantenimiento
Mantenimiento Para garantizar la seguridad de medición constante de su mantenimiento balanza, recomendamos un mantenimiento regular, al menos una vez al año. Sartorius Service le ofrece al efecto diversos contratos de mantenimiento, que podemos adecuar a sus Limpieza necesidades. Antes de limpiar la fuente de alimentación o la balanza, En el marco de cada mantenimiento debería extenderse... -
Page 45: Accesorios
YDC03PMA10 de 13. paquete de 10 Año: 2015 2016 2017 2018 2019 para el soporte, PMA.Evolution, YDC03PMA-CO10 MM: 25-36 37-48 49-60 61-72 73-84 ... paquete de 10 uniades para el plato de pesaje, YDC03PMA-WP10 Ejemplo: PMA.Evolution, paquete de 10 328xxxxx (abril 2015). “xxxxx” es un número consecutivo. Los para el soporte, PMA.HD,... -
Page 46: Datos Técnicos
II 3G Ex ic nA IIB T4 Gc según examen CE de tipo n.° FM15ATEX0008X contra explosiones) Suministro de corriente Solo mediante interfaz USB o fuente de alimentación YEPS01-USB de Sartorius Voltaje de entrada +4,5 hasta 5,0 Consumo de potencia 2,0 (típico) -
Page 47: Datos Específicos De Modelos
Español Datos específicos de modelos Especificaciones Unidad Valor Valor Modelo PMA.Evolution, EVO1Y PMA.HD, LAB1Y Rango de pesaje 7500 / 999,95 2200 Legibilidad 0,1 / 0,05 0,01 / 0,1 Rango de tara (sustractiva) -7500 –2200 Valor de la pesa externa de ajuste/... -
Page 48: Informacje O Niniejszym Dokumencie
Spis treści 1.2.1 Ostrzeżenia OSTRZEŻENIE 1 Informacje o niniejszym dokumencie ....Oznacza zagrożenie, które może skutkować śmiercią lub 1.1 Zakres obowiązywania . -
Page 49: Ochrona Przeciwwybuchowa
Każdy inny sposób użytkowania uznaje się za niezgodny Jeżeli poszczególne czynności muszą być wykonywane przez z przeznaczeniem. Jeżeli urządzenie jest eksploatowane osoby należące do innych grup docelowych albo przez Sartorius niezgodnie z przeznaczeniem: może to pogarszać działanie Service: w opisie czynności wyszczególniono wymagane zabezpieczeń... -
Page 50: Prace Przy Wyposażeniu Elektrycznym Urządzenia
Szalka wagi duża: d 233 mm Wszelkie prace i modyfikacje wyposażenia elektrycznego Szalka wagi mała: d 180 mm urządzenia mogą wykonywać wyłącznie pracownicy Sartorius Kabel USB Service. Urządzenie mogą otwierać tylko pracownicy Sartorius Zasilacz YEPS01-USB opcjonalnie opcjonalnie Service. Instrukcja instalacji... -
Page 51: Montaż Wagi
Jeżeli podczas uruchomienia wykryje się nieprawidłowości spowodowane uszkodzeniami transportowymi (np. brak wskazań, brak podświetlenia tła wyświetlacza), odłączyć wagę od sieci zasilającej i poinformować pracowników Sartorius Service. Połączyć wagę z wyrównaniem potencjałów przeznaczonym do tego 3.4.2 Podłączanie wagi... -
Page 52: Zabezpieczenie Przed Kradzieżą
Poziomowanie Stosować adapter sieciowy dostosowany do sieci: Zestaw adaptera sieciowego Poziomowanie w przypadku modeli legalizowanych (poddanych ocenie zgodności) Torebka Region/kraj Dzięki poziomowaniu można skompensować nierówności YEPS01-PS1 − USA i Japonia (US+JP) w miejscu ustawienia wagi. Dokładne wypoziomowanie wagi − Europa (EU) zapewnia precyzyjne wyniki ważenia. -
Page 53: Czyszczenie I Konserwacja
Konserwacja Aby zapewnić pewność pomiarów wykonywanych na wadze, zalecamy regularną, co najmniej coroczną, konserwację. Sartorius Service oferuje różne umowy o konserwację, które są indywidualnie dostosowywane do potrzeb klienta. W ramach każdej konserwacji należy zawsze udostępnić certyfikat kalibracji. Zlecać elektrykowi wykonanie kontroli bezpieczeństwa technicznego zasilacza i jego przyłączy... -
Page 54: Akcesoria
Numer seryjny ma następującą strukturę: Osłona robocza panelu obsługi, YDC03PMA10 RMM x x x x x pakiet 10 osłon Osłona robocza statywu, YDC03PMA-CO10 2014–2020 PMA.Evolution, pakiet 10 osłon 2021-2027 Osłona robocza szalki wagi, YDC03PMA-WP10 2028-2034 itd. PMA.Evolution, pakiet 10 osłon Osłona robocza statywu, YDC04PMA-CO10 Kolumna roku R oznacza numer grupy lat, każda to okres 7 lat. -
Page 55: Dane Techniczne
Wartość Oznaczenie II 3G Ex ic nA IIB T4 Gc wg certyfikatu badania typu WE FM15ATEX0008X (typ ochrony przeciwwybuchowej) Zasilanie elektryczne tylko przez port USB albo zasilacz Sartorius YEPS01-USB Napięcie wejściowe +4,5 do 5,0 Pobór mocy 2,0 s (typowo) Pozostałe dane... -
Page 56: Dane Charakterystyczne Dla Danego Modelu
Dane charakterystyczne dla danego modelu Dane Jednostka Wartość Wartość Model PMA.Evolution, EVO1Y PMA.HD, LAB1Y Zakres ważenia 7500 / 999,95 2200 Rozdzielczość 0,1 / 0,05 0,01 / 0,1 Zakres tarowania (subtrakcyjny) -7500 –2200 Wartość masy zewnętrznego 1, 2, 5 / 1, 2 / odważnika do kalibracji/... - Page 57 EC/EU Declaration of Conformity Installation Instructions EVO1Y | LAB1Y...
- Page 58 Traduction du document original Déclaration de conformité UE Fabricant Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Allemagne déclare sous sa seule responsabilité que l'appareil Type d'appareil Balance pour peintures EVO1Y1, LAB1Y1 Série dans la version que nous avons mise sur le marché, est conforme à toutes les dispositions pertinentes des directives européennes suivantes - y compris aux amendements en vigueur au moment de cette...
- Page 59 Traduzione del testo originale Dichiarazione di conformità UE Fabbricante Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Germania dichiara sotto la propria responsabilità che l'apparecchiatura Tipo di apparecchio Bilancia per miscelazione di vernici Serie EVO1Y1, LAB1Y1 nella versione da noi immessa sul mercato, è conforme a tutte le disposizioni pertinenti delle seguenti...
- Page 60 Traducción del original Declaración de conformidad UE Fabricante Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Alemania declara bajo su sola responsabilidad que el medio de producción Tipo de aparato Balanza para la mezcla de pintura EVO1Y1, LAB1Y1 Serie...
- Page 61 Tłumaczenie dokumentu oryginalnego Deklaracja zgodności UE Producent Sartorius Lab Instruments GmbH & Co. KG 37070 Getynga, Niemcy oświadcza z pełną odpowiedzialnością, że poniższy sprzęt Rodzaj urządzenia Waga do mieszania farb Seria produkcyjna EVO1Y1, LAB1Y1 w wersji wprowadzonej przez nas do obrotu jest zgodny ze wszystkimi właściwymi postanowieniami następujących Dyrektyw Europejskich –...
-
Page 62: Supplier's Declaration Of Conformity
Connections between the device and peripherals must be made using shielded cables in order to maintain compliance with FCC radio frequency emission limits. Any modifications made to this device that are not approved by Sartorius may void the authority granted to the user by the FCC to operate this equipment. - Page 63 Non-hazardous area Hazardous area Zone 2 Gas group IIB, temperature class T4 Ambient temperature: 0°C to +40°C Device Power Supply e.g. Sartorius YPS06-USB USB plug Cable clamp Alternative Device connections USB plug Cable clamp USB cable Display unit USB cable EVO1Y..-..
- Page 64 If your equipment needs to be repaired, use only original spare parts supplied by the manufacturer! Any tampering with the equipment by anyone, other than repair work done by authorized Sartorius service technicians, will result in the loss of EX conformity and in the forfeiture of all claims under the manufacturer's warranty.
- Page 65 Sicherer Bereich Explosionsgefährdeter Bereich Zone 2 Gasgruppe IIB, Temperaturklasse T4 Umgebungstemperatur: 0 °C bis +40 °C Netzgerät z. B. Sartorius YPS06-USB USB-Stecker Kabelklemme Alternative Verbindungen USB-Stecker Kabelklemme USB-Kabel Anzeigeeinheit USB-Kabel EVO1Y..-..LAB1Y..-..Wägezelle Potenzialausgleichsleiter DC-Kabel Anschlussblock DC-Kabelstecker Netzgerät Sartorius YPS04-Y..
-
Page 66: Sicherheitshinweise
12) Das Gerät darf nur innerhalb des vorgegebenen Temperaturbereichs verwendet werden. Vermeiden Sie es, das Gerät hohen Temperaturen auszusetzen. 13) Die Verwendung von Kabeln anderer Hersteller als Sartorius erfolgt auf Verantwortung des Gerätebetreibers. 14) Lassen Sie Ihre Geräteinstallation in angemessenen Abständen von einem geschulten und zertifizierten Techniker auf ordnungsgemäße Funktion und Sicherheit überprüfen. - Page 67 Atmosphère non Atmosphère explosive zone 2 explosive Groupe de gaz IIB, classe de température T4 Température ambiante : 0 °C à +40 °C Appareil Bloc d'alimentation par ex. Sartorius YPS06-USB Connecteur USB Serre-câble Autres possibilités Appareil de connexion Connecteur Serre-câble Câble USB...
- Page 68 Toute modification non autorisée de l'équipement, à l'exception des réparations réalisées par un technicien d'entretien agréé par Sartorius, entraîne la perte de la conformité EX et annule la garantie du fabricant. Seuls les spécialistes agréés sont autorisés à ouvrir l'équipement.
- Page 69 Area sicura Area a rischio di esplosione zona 2 Gruppo gas IIB, classe temperatura T4 Temperatura ambiente: 0°C - +40°C Dispositivo Alimentatore per es. Sartorius YPS06-USB Connettore USB Serracavo Connessioni Apparecchio alternative Connettore Serracavo Cavo USB Unità di visualizzazione Cavo USB EVO1Y..-..
- Page 70 Qualsiasi intervento, da parte di chiunque, che comporta la manomissione dell'apparecchio, ad eccezione degli interventi di riparazione eseguiti da tecnici autorizzati del Sartorius Service, causano la perdita della conformità EX e di ogni diritto previsto dalla garanzia del produttore. Soltanto tecnici specializzati autorizzati possono aprire l'apparecchio.
- Page 71 Área no peligrosa Zona 2 del área peligrosa Grupo de gases IIB, clase de temperatura T4 Temperatura ambiente: de 0 °C a +40 °C Dispositivo Fuente de alimentación p. ej. Sartorius YPS06-USB Conexión USB Abrazadera de cables Conexiones Dispositivo alternativas Abrazadera Conexión USB...
- Page 72 Cualquier manipulación del equipo por parte de cualquier persona no perteneciente a un servicio técnico autorizado de Sartorius conllevará la pérdida de la conformidad EX y la anulación de la garantía por parte del fabricante. Solo especialistas debidamente autorizados pueden abrir el equipo.
- Page 73 Strefa bezpieczna Obszar zagrożenia wybuchem strefa 2 Grupa gazowa IIB, klasa temperaturowa T4 Temperatura otoczenia: 0°C–+40°C Zasilacz n p. Sartorius YPS06-USB Wtyczka USB Zacisk kablowy Połączenia alternatywne Zacisk Wtyczka USB kablowy Kabel USB Jednostka wyświetlacza Kabel USB EVO1Y..-..LAB1Y..-..Przewód wyrównywania Przetwornik wagowy potencjałów...
- Page 74 Urządzenie można użytkować wyłącznie w zakresie podanych temperatur. Unikać wystawiania urządzenia na działanie wysokich temperatur. Użycie kabli innych producentów niż firma Sartorius odbywa się na odpowiedzialność użytkownika urządzenia. Instalację w odpowiednich odstępach czasu powinien kontrolować wykwalifikowany i certyfikowany technik pod kątem sprawności i bezpieczeństwa.
- Page 75 FM15ATEX0008X Equipment or protective system: PMA.Evolution EVO1Yab-c and LAB1Yab-c (Type Reference and Name) Name of Applicant: Sartorius Lab Instruments GmbH & Co. KG Address of Applicant: Otto-Brenner-Strasse 20 Göttingen 37079 Germany This equipment or protective system and any acceptable variation thereto is specified in the schedule to this certificate and documents therein referred to.
- Page 76 UV light or radiation may impinge on the enclosure. 2. The PMA.Evolution EVO1Yab-c and LAB1Yab-c shall be installed in such a way that it is protected against the entry of solid foreign objects or water capable of impairing the safety of the apparatus.
- Page 77 SCHEDULE to Type Examination Certificate No. FM15ATEX0008X This Certificate has been issued in accordance with FM Approvals Europe Ltd’s ATEX Certification Scheme. Schedule Drawings A list of the significant parts of the technical documentation is annexed to this certificate and a copy has been kept by FM Approvals Europe Ltd.
- Page 78 Installation Instructions EVO1Y | LAB1Y...
- Page 79 Installation Instructions EVO1Y | LAB1Y...
- Page 80 Installation Instructions EVO1Y | LAB1Y...
- Page 81 Installation Instructions EVO1Y | LAB1Y...
- Page 82 Sartorius Lab Instruments GmbH & Co. KG Otto-Brenner-Strasse 20 37079 Goettingen, Germany Phone: +49.551.308.0 www.sartorius.com The information and figures contained in these instructions correspond to the version date specified below. Sartorius reserves the right to make changes to the technology, features, specifications and design of the equipment without notice.
